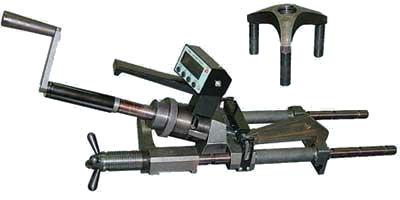

Измеритель прочности бетона ПОС-60МГ4 «Скол»
- Под заказ
- Код: STP-D16E8FFE
Отправка с 17 мая 20241 390 400 ₸
- +7 (778) 833-99-00Отдел продаж
- +7 (775) 110-41-00Отдел логистики
- +7 (727) 349-48-40Офис
Измерители прочности бетона ПОС
Внесен в реестр ГСИ Казахстана
Приборы ПОС-60МГ4 предназначены для неразрушающего контроля прочности бетона методом отрыва со скалыванием и скалывания ребра по ГОСТ 22690.
Область применения приборов - определение прочности бетона на объектах строительства, при обследовании зданий и сооружений, а также для уточнения и привязки градуировочных характеристик ударно-импульсных и ультразвуковых приборов, в соответствии с ГОСТ 22690 (Приложения Е, Ж) и ГОСТ 17624 (Приложения Б, В).
Отличительной особенностью приборов является устройство для измерения величины проскальзывания анкера и электронный силоизмеритель, обеспечивающий индикацию текущей нагрузки и скорости нагружения с фиксацией усилия вырыва.
С целью повышения точности и производительности контроля в приборе, в зависимости от вида испытаний, предусмотрена возможность установки следующих параметров: вид бетона, условия твердения бетона, крупность заполнителя, типоразмер анкера и тип контролируемого изделия.
Ввод параметров осуществляется с клавиатуры приборов, при этом обеспечивается выбор коэффициентов для автоматического вычисления прочности бетона по результатам нагружения (вырыва фрагмента бетона).
Существуют пять модификаций:
ПОС-60МГ4 «Скол» - комплектуется сменными опорными элементами: рамой и опорной плитой, обеспечивающими испытание бетона, как методом скалывания ребра, так и методом отрыва со скалыванием.
ПОС-60МГ4.О - снабжен силовозбудителем с осевым расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методом отрыва со скалыванием.
ПОС-60МГ4.ОД - дополнительно комплектуется датчиком перемещения, измеряющим ход штока силовозбудителя и имеет функцию автоматической корректировки прочности.
ПОС-60МГ4.П - снабжен силовозбудителем с параллельным расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методами отрыва со скалыванием и скалывания ребра (силовая рама для испытаний методом скалывания ребра в комплект поставки не входит).
ПОС-100МГ4.У - имеет усиленные опорную плиту и силовозбудитель, применяется для испытаний методом отрыва со скалыванием, вырыва анкеров с усилием до 100кН.
Приборы могут выпускаться в исполнении на двухопорной либо трехопорной плите.
Приборы оснащены энергонезависимой памятью 999 результатов измерений и имеют режимы установления индивидуальных градуировочных зависимостей и передачи данных на ПК. Занесенные в память приборов результаты измерения маркируются типом контролируемого изделия, датой и временем измерения. Индикация цифровая в кН и МПа.
Вас также может заинтересовать прибор для испытания анкера на вырыв и оборудование для испытания бетона.
Технические характеристики измерителей прочности бетона
| Наименование характеристик | ПОС-60МГ4 «СКОЛ» | ПОС-60МГ4.О | ПОС-60МГ4.ОД | ПОС-60МГ4.П | ПОС-100МГ4.У | |||||
| 3-х опорный | 2-х опорный | 3-х опорный | 2-х опорный | 3-х опорный | 2-х опорный | моноблок | 2-х опорный | |||
| Диапазон измерения прочности, МПа | 5…100 | |||||||||
| Диапазон измерения силы, кН | 5…60 | 7…100 | ||||||||
| Пределы допускаемой основной относительной погрешности измерения силы, %, не более | ± 2 | |||||||||
| Тип анкерного устройства | Тип II (Ø35 мм и Ø48 мм) | |||||||||
| Габаритные размеры, мм, не более (В×Д×Ш): | ||||||||||
| - силовозбудителя с электронным блоком | 520х290х200 | 650х290х200 | 650х290х200 | 520х290х200 | 660х230х200 | |||||
| - силовозбудителя на раме «Скол» | 360x740x150 | – | – | – | – | |||||
| Габаритные размеры в упаковке, мм: | ||||||||||
| - силовозбудителя с электронным блоком | 550х310х220 | 670х310х220 | 670х310х220 | 550х310х220 | 690х250х220 | |||||
| - рамы «Скол» (второе место для транс. комп.) | 200х540x180 | – | – | – | – | |||||
| Масса прибора, кг, не более | 10,0 | 6,4 | 4,5 | 6,4 | 4,5 | 5,5 | 4,5 | 12,4 | 6,4 | |
| Масса рамы «Скол», кг, не более | 3,0 | – | ||||||||
| Масса в упаковке, кг | ||||||||||
| - силовозбудителя и электронного блока | 11,9 | 12,7 | 10,8 | 12,7 | 10,8 | 11,9 | 10,8 | 17,5 | 12,7 | |
| - рамы «Скол» (второе место для транс. комп.) | 10,4 | – | ||||||||
| Условия эксплуатации: | ||||||||||
| - температура окружающего воздуха,ºС | от −20 до +50 | |||||||||
| - относительная влажность воздуха, %, не более | 95 | |||||||||
| Средняя наработка на отказ, ч, не менее | 5000 | |||||||||
| Средний срок службы, лет | 10 | |||||||||
КОМПЛЕКТ ПОСТАВКИ ИЗМЕРИТЕЛЕЙ ПРОЧНОСТИ БЕТОНА
Силовозбудитель с опорной плитой, электронный блок, вилочный захват, тяга с микрометрической гайкой (кроме ПОС-60МГ4.ОД), анкерные устройства, бур (2 шт), шлямбур, гаечный ключ, резиновая груша, упаковочный кейс, руководство по эксплуатации, соединительный кабель, кабель связи с ПК, программное обеспечение.
Дополнительно для ПОС-60МГ4 «Скол» поставляются: силовая рама для испытаний методом скалывания ребра.
Гарантийный срок эксплуатации 18 месяцев.
Другие популярные приборы: плотномер грунта.
ДОПОЛНИТЕЛЬНО ДЛЯ ИЗМЕРИТЕЛЕЙ ПРОЧНОСТИ БЕТОНА ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П, ПОС-60МГ4 "СКОЛ"
|
Анкерное устройство ∅16х35мм (тип II по ГОСТ 22690), применяется для испытаний бетона методом «отрыва со скалыванием» приборами ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П и ПОС-60МГ4 «Скол». |
Анкерное устройство ∅24х48 мм (тип II по ГОСТ 22690), применяется для испытаний бетона методом «отрыва со скалыванием» приборами ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П и ПОС-60МГ4 «Скол». |
Тяга с микрометрической гайкой Тяга с микрометрической гайкой для приборов ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П и ПОС-60МГ4 «Скол». |
|
Тяга для измерителя прочности бетона ПОС-60МГ4.ОД. |
Сегментные щеки к анкеру ∅16х35 Сегментные щеки к анкеру ∅16х35 мм (3шт) |
Сегментные щеки к анкеру ∅24х48 Сегментные щеки к анкеру ∅24х48 мм (3шт) |
|
Рабочий стержень к анкеру ∅16х35 Рабочий стержень с разжимным конусом к анкеру ∅16х35 мм |
Рабочий стержень к анкеру ∅24х48 Рабочий стержень с разжимным конусом к анкеру ∅24х48 мм |
Вилочный захват для приборов ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П и ПОС-60МГ4 «Скол». |
|
Шлямбур применяется для калибровки отверстия после сверления |
Кабель соединительный (для приборов ПОС-50МГ4 выпущенных до 2015 года) |
Электронный динамометр растяжения ДМР-60/1-1МГ4 Электронный динамометр растяжения ДМР-60/1-1МГ4 для поверки измерителей прочности бетона ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П и ПОС-60МГ4 «Скол». |
|
Силовая рама СКП-100.100 применяется для поверки/калибровки приборов ПОС-60МГ4, ПСО-МГ4, ПСИ-МГ4 |
Кейс для приборов ПОС-60МГ4.П, ПОС-60МГ4.О и ПОС-60МГ4.ОД Кейс (кофр) имеет форму короба, жёсткость и морозостойкость конструкции обеспечивается прочностью и формоустойчивостью выбранных материалов. |
| Основные | |
|---|---|
| Производитель | СКБ Стройприбор |
| Страна производитель | Россия |
| Состояние | Новое |
- Руководство по эксплуатации (инструкция) ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П, ПОС-100МГ4.У.pdf
- Руководство по эксплуатации (инструкция) ПОС-60МГ4 «Скол».pdf
- Сертификат-о-признании-утверждения-средств-измерений.-Республика-Казахстан..pdf
- Декларация-о-соответствии-техническим-регламентам-Таможенного-союза.pdf
- Цена: 1 390 400 ₸
