Термометрический дефектоскоп буронабивных свай ТДБС-МГ4
- В наличии
- Код: STP-88118A4B1D8C
4 292 600 ₸
- +7 (727) 349-48-40Отдел логистики
- +7 (727) 349-48-40Сервисный центр
- +7 (778) 833-99-00Менеджер по продажам
- +7 (778) 833-99-11Менеджер по продажам
Термометрический дефектоскоп ТДБС
Область применения – выявление дефектов в буронабивных сваях (нарушения сплошности, включения шламового материала, бетона пониженной прочности, уменьшения толщины защитного слоя бетона и т.д.).
Контроль температурного режима вечномерзлых грунтов основания фундамента через установленные в соответствии с СП 32-101-95 термометрические трубки (исполнение II).Принцип действия прибора заключается в измерении температуры бетона в процессе затвердевания с помощью термометрического зонда. Зонд оснащается четырьмя ортогональными температурными бесконтактными датчиками с углом обзора не более 90°, расположенными в плоскости перпендикулярной оси трубы. Зонд погружается в трубу доступа сваи с помощью кабеля, глубина погружения зонда до 48 м. Кабель, на котором установлен термометрический зонд, перекинут через ведущий блок, который связан с угловым датчиком перемещения (энкодером). Угловое перемещение ведущего блока пересчитывается в линейное перемещение при помощи счетного устройства расположенного в электронном блоке. Использование безынерционных пирометрического датчика температуры позволяет проводить измерения со скоростью до десяти измерений в секунду. Измерения могут проводиться как в ручном, так и в автоматическом режиме. В автоматическом режиме в архив прибора заносятся измеренные значение температуры при перемещении зонда на заданный оператором шаг. Минимальный шаг 0,05 м. При использовании прибора для контроля температуры вечномерзлых грунтов в соответствии с рекомендациями по наблюдению за состоянием грунтов оснований и фундаментов зданий и сооружений, возводимых на вечномерзлых грунтах, значительно повышается производительность и оперативность измерений.

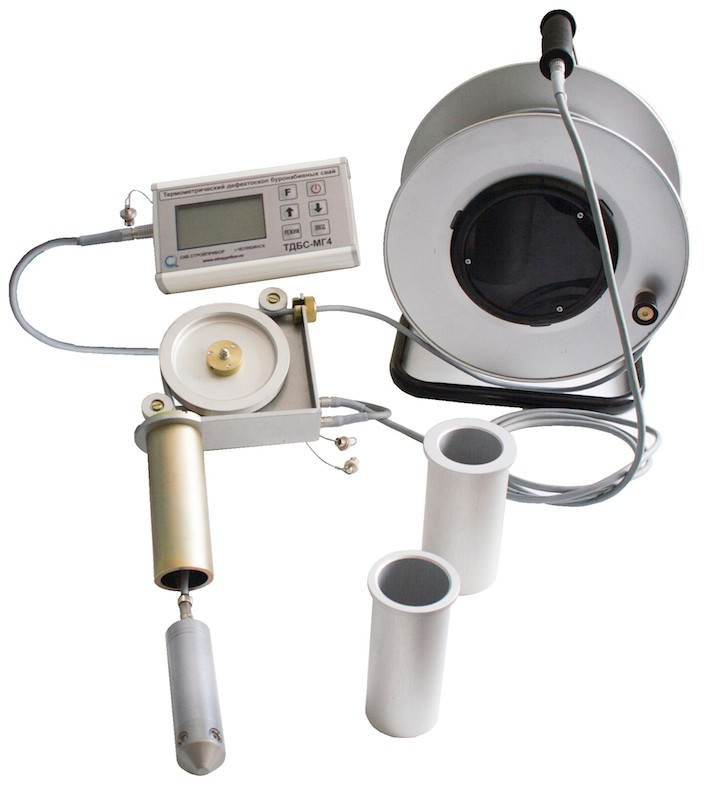

Конструктивно термометрический дефектоскоп буронабивных свай состоит из электронного блока, блока с датчиком положения, термометрического зонда, и катушки с кабелем.
Технические характеристики термометрических дефектоскопов
| Наименование характеристик | ТДБС-МГ4 |
| Диапазон измерения температуры (исполнение I) , °C | от 5 до 80 |
| − для измерения температуры вечномерзлых грунтов (исполнение II) , °С | от -30 до 80 |
| Погрешность измерения температуры, °С | ± 1 |
| Дискретность индикации температуры, °С | 0,1 |
| Диапазон измерения перемещения, м | от 0 до 48 |
| Пределы допускаемой абсолютной погрешности измерения перемещения, м | ± 0,1 |
| Напряжение питания, В (2 элемента типа АА (LR6, FR6)) | 3(+0,5/-1) |
| Габаритные размеры термометрического зонда, мм | Ø36 х 150 |
| Объем архивируемой информации | 16 серий по 300 результатов измерений |
| Масса прибор, кг, не более | 8,5 |
Комплект поставки термометрических дефектоскопов
Электронный блок, термометрический зонд, катушка с кабелем, блок с датчиком положения, соединительный кабель (2 шт.), два инвентарных вкладыша для доступа к трубам диаметром 63 и 73 мм, кабель USB, программное обеспечение.
Гарантийный срок эксплуатации 18 месяцев.Обеспечивается сервисное обслуживание в течение всего срока эксплуатации.
Другие популярные приборы: люксметры, анемометр цифровой.
| Основные | |
|---|---|
| Производитель | СКБ Стройприбор |
| Страна производитель | Россия |
- Методические рекомендации по диагностике буронабивных свай ТДБС-МГ4.pdf
- Рекомендации по наблюдению за состоянием грунтов оснований и фундаментов зданий и сооружений, возводимых на вечномерзлых грунтах.pdf
- СП 32-101-95 Проектирование и устройство фундаментов опор мостов в районах распространения вечномерзлых грунтов.pdf
