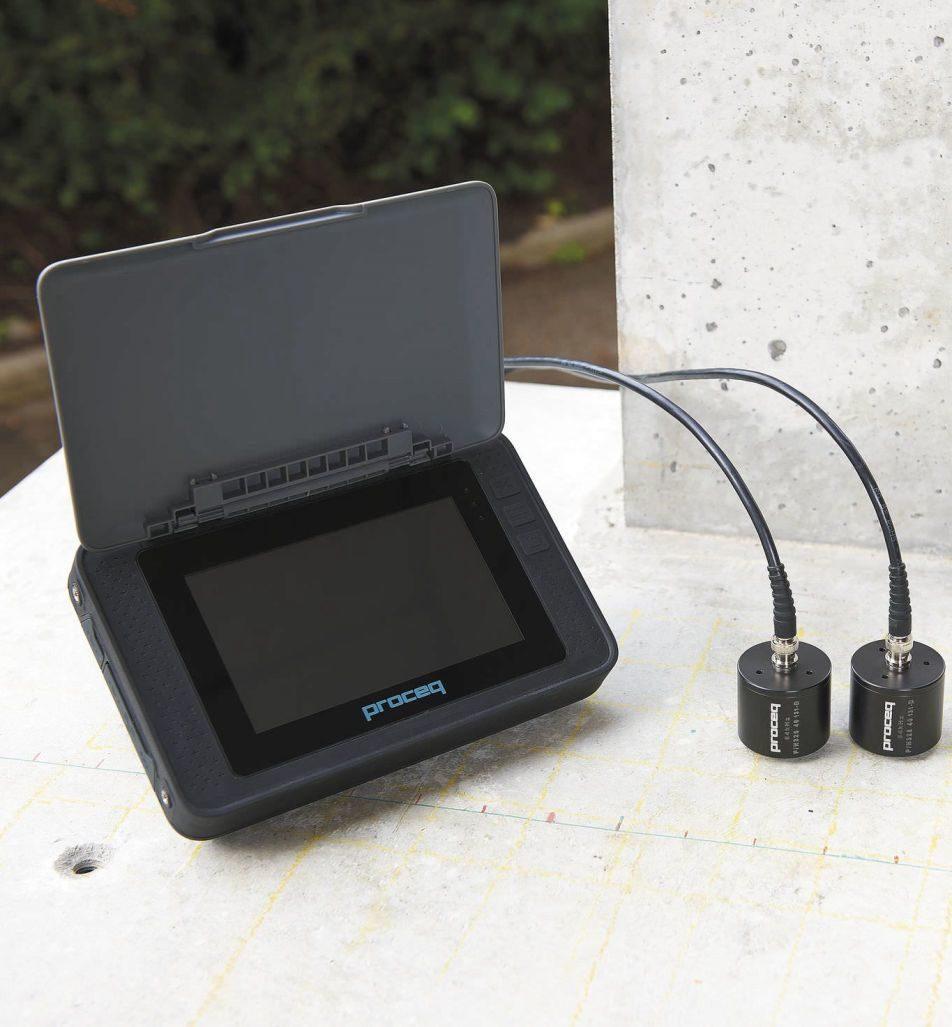

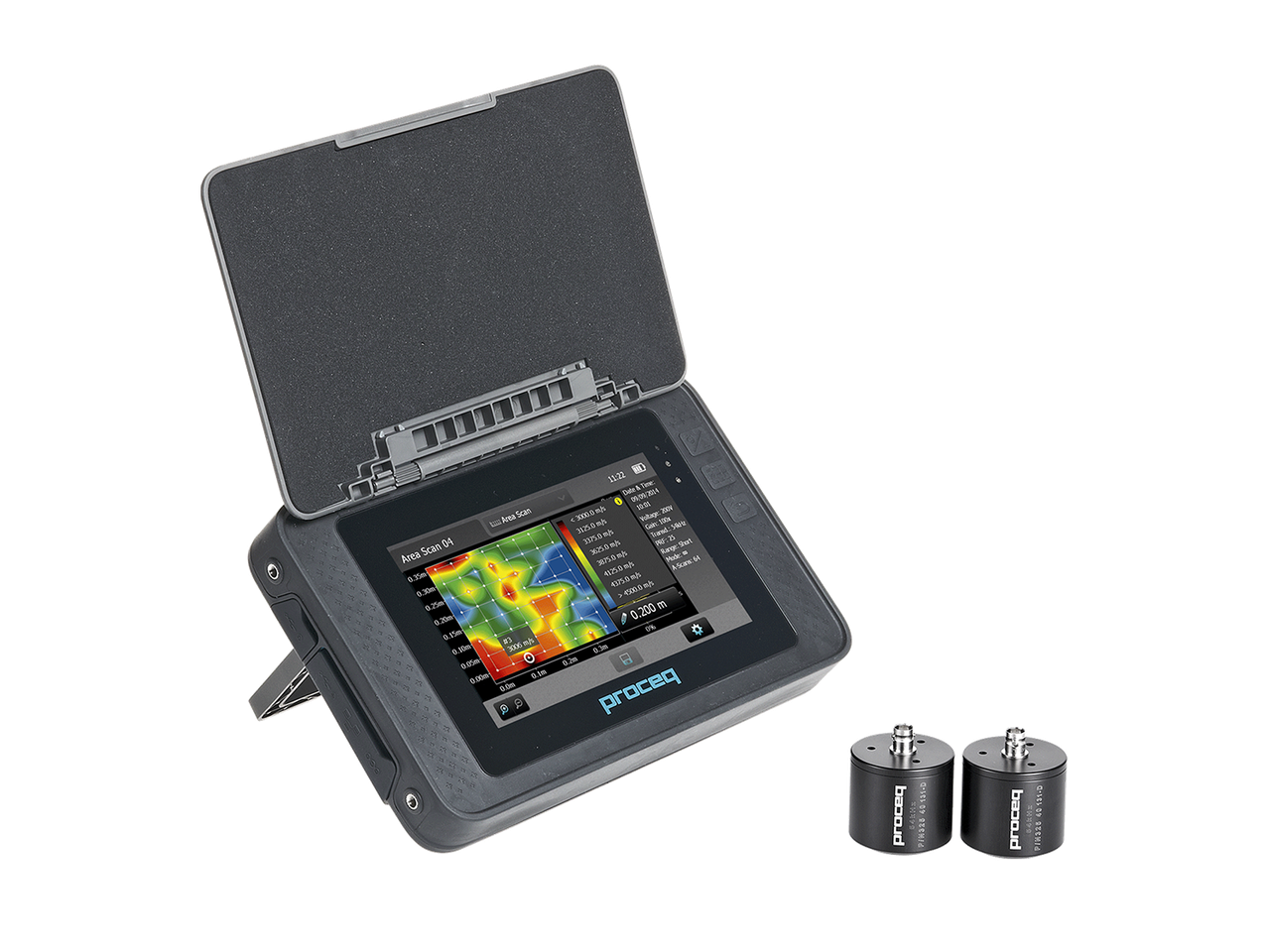

Ультразвуковой измеритель качества бетона Proceq Pundit 200

Ультразвуковой измеритель качества бетона Proceq Pundit 200
влево
  • Ультразвуковой измеритель качества бетона Proceq Pundit 200, фото 3
  • Ультразвуковой измеритель качества бетона Proceq Pundit 200, фото 4
вправо
  • Под заказ
  • Код: Pundit 200
clockОтправка с 31 декабря 2024

от 5 015 900 ₸

Ультразвуковой измеритель качества бетона Proceq Pundit 200
Ультразвуковой измеритель качества бетона Proceq Pundit 200Под заказ
от 5 015 900 ₸
+7 (778) 833-99-11
Отдел продаж-общий
  • +7 (775) 110-41-00
    Отдел логистики
  • +7 (727) 349-48-40
    Офис
+7 (778) 833-99-11
Отдел продаж-общий
  • +7 (775) 110-41-00
    Отдел логистики
  • +7 (727) 349-48-40
    Офис
возврат товара в течение 14 дней по договоренности

Прибор Pundit® для измерения скорости ультразвукового импульса и томографии с помощью эхо-импульса



Оценка структурной целостности, а также определение дефектов и пустот в бетоне и камне

Дефекты структуры приводят к серьезным повреждениям и поломкам. Ультразвуковые испытания дают информацию о прочности и однородности бетона, камня, композиционных материалов, керамики, дерева, эпоксидных материалов, огнеупорных материалов, и могут использоваться для поиска пустот, труб, трещин и дефектов. Технология эхо-импульса (UPE) расширяет применение метода скорости ультразвукового импульса (UPV) на объектах с односторнним доступом. Proceq предлагает наиболее широкий ассортимент приборов для ультразвукового контроля.



Соответствующая категория    Pundit Vision    Приборы для определения профиля рулона    Молотки Шмидта



Модели

  Pundit PD8000 Pundit 250 Array Pundit Lab(+) Pundit 200 Pundit 200 Pulse Echo
Описание

Pundit PD8000, the wireless inspection solution with multi-channel ultrasonic pulse echo technology, brings on-site structural concrete assessment and imaging to the next level when it comes to pragmatism and productivity.

Томограф Pundit 250 Array для детальной томографии с визуализацией идеален для измерения толщины, обнаружения дефектов и объектов в бетоне и железобетоне. Оснащен просмотром B-скана в реальном времени и панорамным режимом.

Pundit Lab - это универсальный прибор для определения скорости ультразвукового импульса (UPV), первоначально разработанный для работы в лаборатории. Он использует все традиционные режимы определения скорости ультразвукового импульса (UPV). Pundit Lab+ выпускается с расширенным функционалом.

Pundit 200 - это лучший в своем классе прибор для определения скорости ультразвукового импульса (UPV) с расширенным диапазоном режимов измерения. Защищенный электронный блок с сенсорным экраном и интуитивным пользовательским интерфейсом для проведения измерений и их анализа.

Pundit 200 Pulse Echo расширяет использование ультразвука и его применение к объектам с односторнним доступом. В большинстве случаев применяется для измерения толщины плит, определение пустот и расслоения. Защищенный электронный блок с сенсорным экраном и интуитивным пользовательским интерфейсом.



Читать больше

Читать больше


Преимущества для вас

Непревзойденное понимание с непревзойденной геометрической точностью и четкостью изображения на превосходных глубинах



Непревзойденное понимание с непревзойденной геометрической точностью и четкостью изображения на превосходных глубинах



Полная структурная оценка на месте с поддержкой ИИ и различные режимы визуализации (включая ДР)



Полная структурная оценка на месте с поддержкой ИИ и различные режимы визуализации (включая ДР)

Непревзойденная производительность на месте благодаря превосходной эргономике и цифровым рабочим процессам



Непревзойденная производительность на месте благодаря превосходной эргономике и цифровым рабочим процессам

позиционирование одной рукой с возможностью обновления до версии с двумя ручками и 16 канальной системы для сканирования большой площади



позиционирование одной рукой с возможностью обновления до версии с двумя ручками и 16 канальной системы для сканирования большой площади

B-скан в реальном времени и панорамный режим для расширенного сканирования нескольких метров



B-скан в реальном времени и панорамный режим для расширенного сканирования нескольких метров

Same instrument can be used with classic pulse velocity transducers



Same instrument can be used with classic pulse velocity transducers

Автоматическая подстройка модулирующего напряжения передатчика и усиления приемника для точного и стабильного измерения



Автоматическая подстройка модулирующего напряжения передатчика и усиления приемника для точного и стабильного измерения

Открытый интерфейс, совместимый с LabView



Открытый интерфейс, совместимый с LabView





Pundit Lab+ не требует внешнего усилителя при использовании экспоненциальных преобразователей



Pundit Lab+ не требует внешнего усилителя при использовании экспоненциальных преобразователей

Различные режимы измерений, включая линейную развертку, сканирование области, запись данных, измерение прочности на сжатие и модуля упругости



Различные режимы измерений, включая линейную развертку, сканирование области, запись данных, измерение прочности на сжатие и модуля упругости

Автоматический расчет поверхностной скорости в соответствии со стандартами



Автоматический расчет поверхностной скорости в соответствии со стандартами



Тот же прибор может использоваться с эхо-импульсными преобразователями



Тот же прибор может использоваться с эхо-импульсными преобразователями

B-скан создается непосредственно на приборе при выполнении сканирования



B-скан создается непосредственно на приборе при выполнении сканирования





Можно обновить до многоканального



Можно обновить до многоканального





Тот же прибор может использоваться с классическими преобразователями



Тот же прибор может использоваться с классическими преобразователями

Диапазон частот

20–80 кГц

от 15 до + 100 кГц

20 - 500 кГц

20 - 500 кГц

20 – 500 кГц

Технология

Многоканальный ультразвуковой эхоимпульс

Ультразвуковой эхо-импульс, фазированная дифракционная решетка

Скорость ультразвукового импульса

Скорость ультразвукового импульса

Эхо-сигнал, один канал

Разрешение измерения

1 мкс

0,1 мкс

0,1 мкс

0,1 мкс

Модулирующее напряжение UPV

125 - 500 В

100 - 450 В (напряжение пика)

Модулирующее напряжение UPE

+/- 50 to +/- 150 V

±150 В

± 50 – ± 200 В (напряжение пика)

Коэффициент усиления приемника

1 to 10’000 (0 to 80 dB)

1 – 10000 (0 – 80 дБ)

1x, 10x, 100x, AUTO, Pundit Lab+ до 1000x

1 – 10000x (0 - 80 дБ)

1 – 10000x (0 - 80 дБ)

Номинальная частота датчика

40 кГц

50 кГц (поперечная волна)

24 – 500 kHz

24 – 500 kHz

24 – 500 kHz

Форма импульса

Square Wave

Прямоугольная волна

Square Wave

Square Wave

Square Wave

Задержка импульса

8 ms - 200 ms

8 – 200 мс

Количество каналов

8 (с возможностью расширения до 16)

8 (с возможностью расширения до 16)

1

1

1



Области применения

  Pundit PD8000 Pundit 250 Array Pundit Lab(+) Pundit 200 Pundit 200 Pulse Echo
Расположение дефектов цементации в каналах для пучковой арматуры × × ×
Измерение модуля упругости × × ×
Оценка состояния затвердевания × × ×
Измерение толщины при одностороннем доступе × × ×
Определение глубины трещин × × ×
Поиск расслоения, пустот и пористости × ×
Поиск полых труб × ×
Обнаружение труб и каналов, находящихся за слоем арматуры бетона × ×
Оценка железобетона
SONREB × × Только Pundit Lab+ ×
Определение скорости импульса
Оценка качества продукции
Определение прочности на сжатие × Только Pundit Lab+ ×



Особенности

  Pundit PD8000 Pundit 250 Array Pundit Lab(+) Pundit 200 Pundit 200 Pulse Echo

Встроенное программное обеспечение прибора



Высокое разрешение изображений дефектов, стальной арматуры и каналов

Курсоры для информации о глубине и местоположении объекта

Доступ к настройкам непосредственно из режима измерений

Экспорт необработанных данных

Открытый интерфейс

Каскад усиления интегрированного усилителя (только Pundit Lab+)

Метка реального времени (только Pundit Lab+)

Масштабирование и прокрутка для оценки A-сканов

Хранение в приборе и просмотр форм волны

Изменение настроек в прямо режиме измерений

Двойной тригер для ручной оценки A-скана

Амплитудный тригер

Автоматическое и ручное включение, порог срабатывания, регулируемый пользователем

Частота обновлений A-скана до 25 Гц

Логическая функция

Экспорт необработанных данных

Изменение настроек в прямо режиме измерений

Расширенная технология отслеживания эхо помогает определять основной эхо-сигнал

Автоматическое определение скорости импульса

ПО для ПК

PL-Link для анализа и экспорта данных в приложения других производителей

Pundit Link разлокирует все функциональные возможности Pundit Lab+

PL-Link для анализа и экспорта данных в приложения других производителей

PL-Link для анализа и экспорта данных в приложения других производителей

Дисплей

Любой совместимый Apple® iPad (подробности см. в App Store)

Защищенный электронный блок с цветным экраном 7" (800 x 480 пикселей) c сенсорным управлением и двухъядерным процессором

ЖК-дисплей 79 x 21 мм

Защищеннный электронный блок с цветным экраном 7” (800 x 480 пикселей) с сенсорным управлением и двухъядерным процессором

Защищеннный электронный блок с цветным экраном 7” (800 x 480 пикселей) с сенсорным управлением и двухъядерным процессором

Память

До 1 ТБ (в зависимости от модели Apple® iPad)

Внутренняя флэш-память 8 Гб

> 500 измеренных значений

Внутренняя флэш-память 8 Гбайт

Внутренняя флэш-память 8 Гбайт

Разъемы

Зашифрованное подключение Wi-Fi к планшету Apple® iOS, USB- порт для модуля Wi-Fi

USB / питание и Ethernet

Связь с ПК через USB

USB / питание и Ethernet

USB / питание и Ethernet

Создание отчетов

Облачная синхронизация
Обмен через URL
Облачная поддержка журнала
Экспорт необработанных данных на основе облака
Экспорт HTML на основе облака
Генерация отчетов на основе облака


Режимы измерений

Линейное сканирование
Полосовое сканирование

A-скан

B-скан в реальном времени

Панорамный B-скан

Скорость импульса

Поверхностная скорость

Запись данных

Модуль упругости

Прочность на сжатие (только Pundit Lab+)

Глубина трещин

Скорость импульса

Поверхностная скорость

Запись данных

Модуль упругости

Прочность на сжатие

Глубина трещин

Строчная развертка

Сканирование области

Скорость импульса

Сканирование области

A-скан

B-скан

Расстояние

Диапазон измерений

До 3 м / 118 дюймов в зависимости от качества бетона

До 1 м в зависимости от качества бетона

До 15 м в зависимости от качества бетона

До 15 м в зависимости от качества бетона

До 1 м в зависимости от качества бетона

Преобразователи

Защищенный, компактный и легкий датчик Pundit Array. Стандартная комплектация: датчик для работы одной рукой. Расширение до версии с двумя ручками для повышения контроля (кнопки на двух ручках, оптимизированные настройки чувствительности и запуска измерения). Расширение до 16 канальной системы для двухкратного увеличения полосы сканирования.

Имеющиеся преобразователи Proceq: 54 кГц, 150 кГц, 250 кГц, 54 кГц экспоненциальный, 500 кГц и 250 кГц (поперечная волна)

Подключение преобразователей других производителей до 500 кГц при помощи BNC-разъема

Имеющиеся преобразователи Proceq: 54 кГц, 150 кГц, 250 кГц, 54 кГц экспоненциальный, 500 кГц и 250 кГц (поперечная волна)

Подключение преобразователей других производителей до 500 кГц при помощи BNC-разъема

Преобразователь с сухим контактом Pundit Pulse Echo с кнопками управления, оптической обратной связью, маркером центра и линейками разметки для простоты измерений B-скана

Имеющиеся преобразователи Proceq: 54 кГц, 150 кГц, 250 кГц, 54 кГц экспоненциальный, 500 кГц и 250 кГц (поперечная волна)

Подключение преобразователей других производителей до 500 кГц при помощи BNC-разъема

Аккумуляторная батарея

Аккумуляторная батарея, 6x AA (NiMH), безопасная для авиаперевозки


Special Features

Фокус высокой четкости
Макро-вид локальной фокусировки
Широко панорамный B-скан
Дополненная реальность
Отображение в 3D
Позиционирование с помощью ИИ
Функция интерпретации с помощью ИИ
Идентификация материалов с помощью ИИ
Стабилизатор изображения





Стандартизация

  Pundit PD8000 Pundit 250 Array Pundit Lab(+) Pundit 200 Pundit 200 Pulse Echo
<table style="border:silve
Характеристики
Основные
ПроизводительProceq
Страна производительШвейцария
СостояниеНовое
Пользовательские характеристики
Bandwidth20 to 500 kHz
ConnectionsUSB host/device and Ethernet
Display7” color rugged touchscreen unit (800 x 480 pixels) with a dual-core processor
Measurement modesPulse velocitySurface velocityData loggingE-modulusCompressive strength correlationCrack depthLine ScanArea Scan
Measuring RangeUp to 15 m depending on concrete quality
Measuring Resolution0.1 us
Memory>Internal 8 GB flash memory
Nominal Transducer Frequency24 – 500 kHz
Number of Channels1
PC SoftwarePL-Link for analysis and export data to third party applications
Pulse Delay
Pulse ShapeSquare Wave
Pulse Voltage±100 to ±450 V (UPV)
Receiver Gain1 to 10’000x (0 to 80 dB)
Special featuresZoom and scroll for precise A-Scan inspectionOn board storage and review of waveformsSettings directly accessible on measuring screenDual cursor for manual A-Scan evaluationSeparate cursor to measure signal amplitudeAutomatic and manual triggering and user-adjustable trigger thresholdA-Scan update rate up to 25 Hz
TechnologyUltrasonic pulse velocity
TransducersAvaiable Proceq transducers: 54 kHz, 150 kHz, 250 kHz, 54 kHz Exponential, 500 kHz and 250 kHz Shear WaveConnect third party transducers up to 24 kHz, 54 kHz, 150 kHz, 250 kHz, 54 kHz Exponential, 500 kHz and 40 kHz shear wave dry point contact
Информация для заказа
  • Цена: от 5 015 900 ₸
