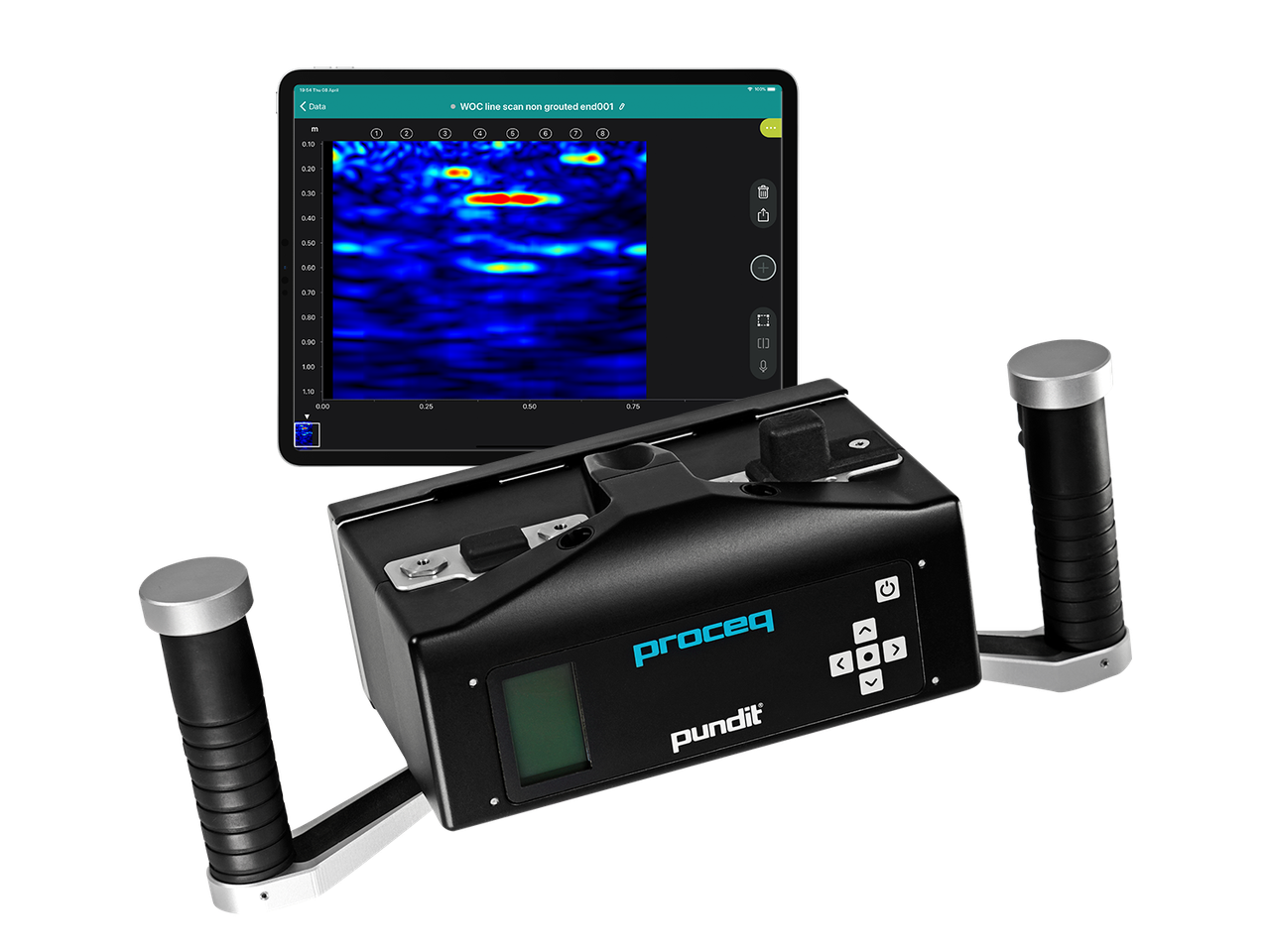

Дефектоскоп ультразвуковой Proceq Pundit PD8000
- Под заказ
- Код: PD8000
Отправка с 02 декабря 202599 900 ₸
- +7 (727) 349-48-40Отдел логистики
- +7 (727) 349-48-40Сервисный центр
- +7 (778) 833-99-00Менеджер по продажам
- +7 (778) 833-99-11Менеджер по продажам
Прибор Pundit® для измерения скорости ультразвукового импульса и томографии с помощью эхо-импульса
Оценка структурной целостности, а также определение дефектов и пустот в бетоне и камне
Дефекты структуры приводят к серьезным повреждениям и поломкам. Ультразвуковые испытания дают информацию о прочности и однородности бетона, камня, композиционных материалов, керамики, дерева, эпоксидных материалов, огнеупорных материалов, и могут использоваться для поиска пустот, труб, трещин и дефектов. Технология эхо-импульса (UPE) расширяет применение метода скорости ультразвукового импульса (UPV) на объектах с односторнним доступом. Proceq предлагает наиболее широкий ассортимент приборов для ультразвукового контроля.
Соответствующая категория Pundit Vision Приборы для определения профиля рулона Молотки Шмидта
Модели
| Pundit PD8000 | Pundit 250 Array | Pundit Lab(+) | Pundit 200 | Pundit 200 Pulse Echo |
|---|
| Описание |
Pundit PD8000, the wireless inspection solution with multi-channel ultrasonic pulse echo technology, brings on-site structural concrete assessment and imaging to the next level when it comes to pragmatism and productivity. |
Томограф Pundit 250 Array для детальной томографии с визуализацией идеален для измерения толщины, обнаружения дефектов и объектов в бетоне и железобетоне. Оснащен просмотром B-скана в реальном времени и панорамным режимом. |
Pundit Lab - это универсальный прибор для определения скорости ультразвукового импульса (UPV), первоначально разработанный для работы в лаборатории. Он использует все традиционные режимы определения скорости ультразвукового импульса (UPV). Pundit Lab+ выпускается с расширенным функционалом. |
Pundit 200 - это лучший в своем классе прибор для определения скорости ультразвукового импульса (UPV) с расширенным диапазоном режимов измерения. Защищенный электронный блок с сенсорным экраном и интуитивным пользовательским интерфейсом для проведения измерений и их анализа. |
Pundit 200 Pulse Echo расширяет использование ультразвука и его применение к объектам с односторнним доступом. В большинстве случаев применяется для измерения толщины плит, определение пустот и расслоения. Защищенный электронный блок с сенсорным экраном и интуитивным пользовательским интерфейсом. |
| Преимущества для вас |
Непревзойденное понимание с непревзойденной геометрической точностью и четкостью изображения на превосходных глубинах
Полная структурная оценка на месте с поддержкой ИИ и различные режимы визуализации (включая ДР)
Непревзойденная производительность на месте благодаря превосходной эргономике и цифровым рабочим процессам |
позиционирование одной рукой с возможностью обновления до версии с двумя ручками и 16 канальной системы для сканирования большой площади
B-скан в реальном времени и панорамный режим для расширенного сканирования нескольких метров
Same instrument can be used with classic pulse velocity transducers |
Автоматическая подстройка модулирующего напряжения передатчика и усиления приемника для точного и стабильного измерения
Открытый интерфейс, совместимый с LabView
Pundit Lab+ не требует внешнего усилителя при использовании экспоненциальных преобразователей |
Различные режимы измерений, включая линейную развертку, сканирование области, запись данных, измерение прочности на сжатие и модуля упругости
Автоматический расчет поверхностной скорости в соответствии со стандартами
Тот же прибор может использоваться с эхо-импульсными преобразователями |
B-скан создается непосредственно на приборе при выполнении сканирования
Можно обновить до многоканального
Тот же прибор может использоваться с классическими преобразователями |
| Диапазон частот |
20–80 кГц |
от 15 до + 100 кГц |
20 - 500 кГц |
20 - 500 кГц |
20 – 500 кГц |
| Технология |
Многоканальный ультразвуковой эхоимпульс |
Ультразвуковой эхо-импульс, фазированная дифракционная решетка |
Скорость ультразвукового импульса |
Скорость ультразвукового импульса |
Эхо-сигнал, один канал |
| Разрешение измерения |
1 мкс |
0,1 мкс |
0,1 мкс |
0,1 мкс |
|
| Модулирующее напряжение UPV |
– |
125 - 500 В |
100 - 450 В (напряжение пика) |
– |
|
| Модулирующее напряжение UPE |
+/- 50 to +/- 150 V |
±150 В |
– |
– |
± 50 – ± 200 В (напряжение пика) |
| Коэффициент усиления приемника |
1 to 10’000 (0 to 80 dB) |
1 – 10000 (0 – 80 дБ) |
1x, 10x, 100x, AUTO, Pundit Lab+ до 1000x |
1 – 10000x (0 - 80 дБ) |
1 – 10000x (0 - 80 дБ) |
| Номинальная частота датчика |
40 кГц |
50 кГц (поперечная волна) |
24 – 500 kHz |
24 – 500 kHz |
24 – 500 kHz |
| Форма импульса |
Square Wave |
Прямоугольная волна |
Square Wave |
Square Wave |
Square Wave |
| Задержка импульса |
8 ms - 200 ms |
8 – 200 мс |
– |
– |
– |
| Количество каналов |
8 (с возможностью расширения до 16) |
8 (с возможностью расширения до 16) |
1 |
1 |
1 |
Области применения
| Pundit PD8000 | Pundit 250 Array | Pundit Lab(+) | Pundit 200 | Pundit 200 Pulse Echo |
|---|
| Расположение дефектов цементации в каналах для пучковой арматуры | ✓ | ✓ | × | × | × |
| Измерение модуля упругости | × | × | ✓ | ✓ | × |
| Оценка состояния затвердевания | × | × | ✓ | ✓ | × |
| Измерение толщины при одностороннем доступе | ✓ | ✓ | × | × | × |
| Определение глубины трещин | × | × | ✓ | ✓ | × |
| Поиск расслоения, пустот и пористости | ✓ | ✓ | × | × | ✓ |
| Поиск полых труб | ✓ | ✓ | × | × | ✓ |
| Обнаружение труб и каналов, находящихся за слоем арматуры бетона | ✓ | ✓ | × | × | ✓ |
| Оценка железобетона | ✓ | ✓ | ✓ | ✓ | ✓ |
| SONREB | × | × | Только Pundit Lab+ | ✓ | × |
| Определение скорости импульса | ✓ | ✓ | ✓ | ✓ | ✓ |
| Оценка качества продукции | ✓ | ✓ | ✓ | ✓ | ✓ |
| Определение прочности на сжатие | ✓ | × | Только Pundit Lab+ | ✓ | × |
Особенности
| Pundit PD8000 | Pundit 250 Array | Pundit Lab(+) | Pundit 200 | Pundit 200 Pulse Echo |
|---|
|
Встроенное программное обеспечение прибора |
|
Высокое разрешение изображений дефектов, стальной арматуры и каналов Курсоры для информации о глубине и местоположении объекта Доступ к настройкам непосредственно из режима измерений Экспорт необработанных данных |
Открытый интерфейс Каскад усиления интегрированного усилителя (только Pundit Lab+) Метка реального времени (только Pundit Lab+) |
Масштабирование и прокрутка для оценки A-сканов Хранение в приборе и просмотр форм волны Изменение настроек в прямо режиме измерений Двойной тригер для ручной оценки A-скана Амплитудный тригер Автоматическое и ручное включение, порог срабатывания, регулируемый пользователем Частота обновлений A-скана до 25 Гц |
Логическая функция Экспорт необработанных данных Изменение настроек в прямо режиме измерений Расширенная технология отслеживания эхо помогает определять основной эхо-сигнал Автоматическое определение скорости импульса |
| ПО для ПК |
PL-Link для анализа и экспорта данных в приложения других производителей |
Pundit Link разлокирует все функциональные возможности Pundit Lab+ |
PL-Link для анализа и экспорта данных в приложения других производителей |
PL-Link для анализа и экспорта данных в приложения других производителей |
|
| Дисплей |
Любой совместимый Apple® iPad (подробности см. в App Store) |
Защищенный электронный блок с цветным экраном 7" (800 x 480 пикселей) c сенсорным управлением и двухъядерным процессором |
ЖК-дисплей 79 x 21 мм |
Защищеннный электронный блок с цветным экраном 7” (800 x 480 пикселей) с сенсорным управлением и двухъядерным процессором |
Защищеннный электронный блок с цветным экраном 7” (800 x 480 пикселей) с сенсорным управлением и двухъядерным процессором |
| Память |
До 1 ТБ (в зависимости от модели Apple® iPad) |
Внутренняя флэш-память 8 Гб |
> 500 измеренных значений |
Внутренняя флэш-память 8 Гбайт |
Внутренняя флэш-память 8 Гбайт |
| Разъемы |
Зашифрованное подключение Wi-Fi к планшету Apple® iOS, USB- порт для модуля Wi-Fi |
USB / питание и Ethernet |
Связь с ПК через USB |
USB / питание и Ethernet |
USB / питание и Ethernet |
| Создание отчетов |
Облачная синхронизация |
||||
| Режимы измерений |
Линейное сканирование |
A-скан B-скан в реальном времени Панорамный B-скан |
Скорость импульса Поверхностная скорость Запись данных Модуль упругости Прочность на сжатие (только Pundit Lab+) Глубина трещин |
Скорость импульса Поверхностная скорость Запись данных Модуль упругости Прочность на сжатие Глубина трещин Строчная развертка Сканирование области |
Скорость импульса Сканирование области A-скан B-скан Расстояние |
| Диапазон измерений |
До 3 м / 118 дюймов в зависимости от качества бетона |
До 1 м в зависимости от качества бетона |
До 15 м в зависимости от качества бетона |
До 15 м в зависимости от качества бетона |
До 1 м в зависимости от качества бетона |
| Преобразователи |
Защищенный, компактный и легкий датчик Pundit Array. Стандартная комплектация: датчик для работы одной рукой. Расширение до версии с двумя ручками для повышения контроля (кнопки на двух ручках, оптимизированные настройки чувствительности и запуска измерения). Расширение до 16 канальной системы для двухкратного увеличения полосы сканирования. |
Имеющиеся преобразователи Proceq: 54 кГц, 150 кГц, 250 кГц, 54 кГц экспоненциальный, 500 кГц и 250 кГц (поперечная волна) Подключение преобразователей других производителей до 500 кГц при помощи BNC-разъема |
Имеющиеся преобразователи Proceq: 54 кГц, 150 кГц, 250 кГц, 54 кГц экспоненциальный, 500 кГц и 250 кГц (поперечная волна) Подключение преобразователей других производителей до 500 кГц при помощи BNC-разъема |
Преобразователь с сухим контактом Pundit Pulse Echo с кнопками управления, оптической обратной связью, маркером центра и линейками разметки для простоты измерений B-скана Имеющиеся преобразователи Proceq: 54 кГц, 150 кГц, 250 кГц, 54 кГц экспоненциальный, 500 кГц и 250 кГц (поперечная волна) Подключение преобразователей других производителей до 500 кГц при помощи BNC-разъема |
|
| Аккумуляторная батарея |
Аккумуляторная батарея, 6x AA (NiMH), безопасная для авиаперевозки |
||||
| Special Features |
Фокус высокой четкости |
Стандартизация
| Pundit PD8000 | Pundit 250 Array | Pundit Lab(+) | Pundit 200 | Pundit 200 Pulse Echo |
|---|
| Основные | |
|---|---|
| Производитель | Proceq |
| Страна производитель | Швейцария |
| Состояние | Новое |
| Пользовательские характеристики | |
| Bandwidth | 20 - 80 kHz |
| Battery | Battery pack, 6x AA (NiMH), flight-safe |
| Connections | Encrypted Wi-Fi connection to Apple® iOS tablet, USB port for Wi-Fi module |
| Display | Any compatible Apple® iPad (iOS 11.0 and higher)¹ |
| Display unit | Any compatible Apple® iPad, (iOS 11.0 and higher)¹ |
| Display Unit Sensors³ | LiDAR Scanner (optional), Three-axis gyro, Accelerometer, Ambient light sensor, Barometer, Built-in GPS/GNSS 1. Recommendation: The newest models enhance performance, number of sensors and optional capabilities. 2, 3. Depending on iPad model Sensor / Instrument Tech Specs |
| Display Unit Specs² | Screen size: From 7.9" to 12.9", Resolution: Up to 2732-by-2048, Memory: Up to 2TB, Weight: Down to 301 g / 10.6 oz, Camera: Up to 12MP Wide and 10MP Ultra Wide, Optional: USB-C, 5G, Face ID |
| Measurement modes | Line scanStripe Scan |
| Measuring Range | Up to 2 m / 6.6 ft in depending on concrete quality |
| Measuring Resolution | 0.1 us |
| Memory | Apple® iPad specified |
| Nominal Transducer Frequency | 40 kHz |
| Number of Channels | 8 (with upgrade option to 16) |
| Pulse Delay | 8 ms - 200 ms |
| Pulse Shape | Square Wave |
| Pulse Voltage | ±50 to ±150 V (UPE) |
| Receiver Gain | 1 to 10’000 (0 to 80 dB) |
| Report Generation | Cloud synchronizationShare via URLCloud-enabled logbookCloud-based raw data exportCloud-based HTML exportCloud-based report generation |
| Special features | High definition focus view, Macro view – variable frequency and voltage, Wide panoramic B-scan, Augmented Reality, 3D view, AI-assisted positioning, AI-assisted feature interpretation, Image stabilizer |
| Technology | Multi-channel Ultrasonic Pulse Echo |
| Transducers | Dry-contact Pundit Array transducer with auxiliary LCD display and control buttons on handles |
| Workspace Integration | App synchronization, Share via URL, Automatic logbook, Raw data export, HTML export, Instant report generation |
- Цена: 99 900 ₸
