Дефектоскоп Proceq Flaw Detector 100 PA 16:64
- Под заказ
- Код: FD100 PA 16:64
Отправка с 06 октября 20246 324 100 ₸
- +7 (778) 833-99-00Отдел продаж
- +7 (775) 110-41-00Отдел логистики
- +7 (727) 349-48-40Офис
Proceq Flaw Detector 100 PA 16:64
Для измерения толщины, определения свойств материалов и дефектоскопии в таких образцах, как поковки, композитные материалы, пластик и сварные соединения
Неправильная инспекция или не проведенная инспекция подвергает риску целостность ваших компонентов. Современные ультразвуковые дефектоскопы и толщиномеры Proceq - это интуитивные измерительные решения для обеспечения целостности деталей. Дефектоскоп Proceq Flaw Detector 100 - это универсальный высокотехнологичный ультразвуковой инспекционный прибор. Базовая модель для ультразвуковой дефектоскопии (UT) может быть в любой момент модернизирована до работы с дифракционно-временным методом (TOFD) и режимом фазированной дифракционной решетки (PA). Zonotip с ударопрочным корпусом и быстрым процессором обеспечивает надежное измерение толщины материалов, в т. ч. ферромагнитных и неферромагнитных металлов, полимеров, композиционных материалов, стекла, керамики и эпоксидных смол.
Proceq Flaw Detector 100 PA 16:64
Использование дефектоскопа Proceq 100 PA 16:64 обеспечивает еще большую гибкость при настройке. Дополнительное мультиплексирование обеспечивает преимущества при L-сканировании для картирования коррозии и при контроле целостности крупных композитных панелей.
Преимущества для вас
- Совместимость с любым 64-элементным датчиком фазовой дифракционной решетки
- Простое конфигурирование за 30 секунд
- C-сканы можно отображать в виде амплитуды или глубины. С совмещенными C-сканами данные отображаются для всех контрольных проходов в одном режиме отображения

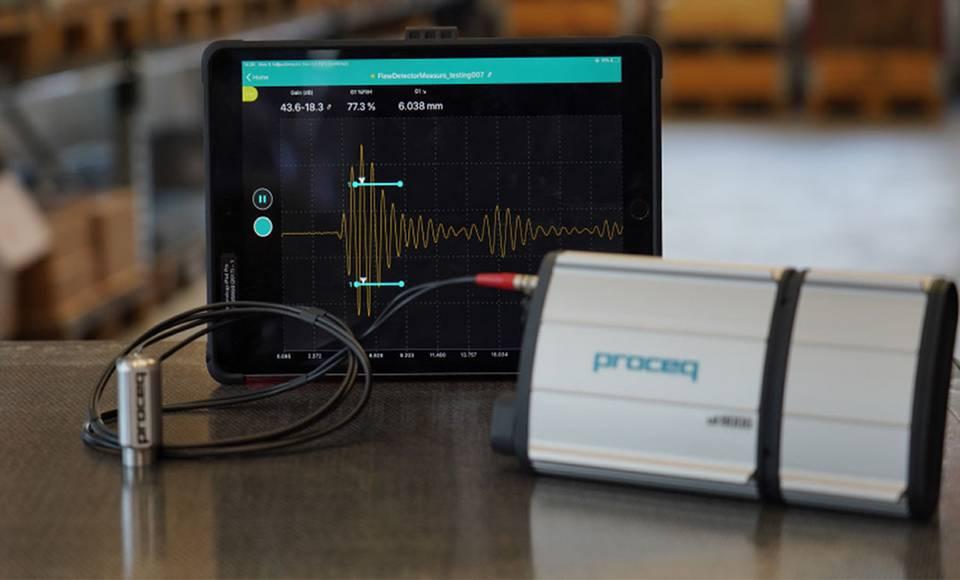

| Proceq UT8000 | Proceq Flaw Detector 100 UT | Дефектоскоп Proceq 100 TOFD | Proceq Flaw Detector 100 PA 16:16 | Proceq Flaw Detector 100 PA 16:64 | Zonotip(+) | |
| Конфигурация |
1 канал ультразвуковой дефектоскопии (UT) |
2 канала ультразвуковой дефектоскопии (UT) |
2 канала ультразвуковой дефектоскопии (UT) |
16:16 каналов |
16:64 каналов |
1 канал ультразвуковой дефектоскопии (UT) |
| Разъем преобразователя |
Lemo 00 |
Разъем Lemo 1 и BNC-разъем |
Разъем Lemo 1 и байонетный разъем (BNC) |
UT/TOFD: Разъем Lemo 1 и байонетный разъем (BNC) PA: I-PEX |
UT/TOFD: Разъем Lemo 1 и байонетный разъем (BNC) PA: I-PEX |
Lemo 00 |
| Модулирующее напряжение |
400 В |
от -100 до -450 В (шагами по 10 В) |
от -100 до -450 В (шагами по 10 В) |
UT/TOFD: от -100 до -450 В (шагами по 10 В) PA: от -25 до -75 В (шагами по 5 В) |
'UT/TOFD: от -100 до -450 В (шагами по 10 В) PA: от -25 до -75 В (шагами по 5 В) |
|
| PRF |
2000 Гц |
1 – 1500 Гц |
1 – 1500 Гц |
UT/TOFD: 1 – 1500 Гц PA: 1 – 5000 Гц |
UT/TOFD: 1 – 1500 Гц PA: 1 – 5000 Гц |
|
| Диапазон усиления |
0–110 дБ |
100 дБ (шаги 0,1 дБ) |
100 дБ (шаги 0,1 дБ) |
UT/TOFD: 100 дБ (шаги 0,1 дБ) PA: 76 дБ (шаги 0,1 дБ) |
UT/TOFD: 100 дБ (шаги 0,1 дБ) PA: 76 дБ (шаги 0,1 дБ) |
80 дБ (шаги 1 дБ) |
| Диапазон частот |
0,5–20 МГц |
200 кГц – 22 МГц |
200 кГц – 22 МГц |
UT/TOFD: 200 кГц – 22 МГц PA: 200 кГц – 14 МГц |
UT/TOFD: 200 кГц – 22 МГц PA: 200 кГц – 14 МГц |
Область применения
| Proceq UT8000 | Proceq Flaw Detector 100 UT | Дефектоскоп Proceq 100 TOFD | Proceq Flaw Detector 100 PA 16:16 | Proceq Flaw Detector 100 PA 16:64 | Zonotip(+) | |
| Сварные швы трубопроводов | ✓ | ✓ | ✓ | ✓ | ✓ | × |
| Инспекция деталей широкого применения | ✓ | ✓ | × | ✓ | ✓ | × |
| Сложные геометрические формы | ✓ | ✓ | × | ✓ | ✓ | × |
| Литые и кованые детали | ✓ | ✓ | × | ✓ | ✓ | × |
| Разделение слоев деталей из композиционных материалов для самолетов | ✓ | ✓ | × | ✓ | ✓ | × |
| Инспекция с картированием коррозии | ✓ | ✓ | ✓ | ✓ | ✓ | × |
| Толщина материалов | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Инспекция под покрытиями | ✓ | ✓ | ✓ | ✓ | ✓ | Только Zonotip+ |
Особенности
| Proceq UT8000 | Proceq Flaw Detector 100 UT | Дефектоскоп Proceq 100 TOFD | Proceq Flaw Detector 100 PA 16:16 | Proceq Flaw Detector 100 PA 16:64 | Zonotip(+) | |
| Дисплей |
Любое совместимое устройство iPad от Apple® (iOS 10 или выше) |
TFT 8.4" |
TFT 8.4" |
TFT 8,4" |
TFT 8.4" |
TFT |
| Память |
До 1 ТБ (в зависимости от модели iPad) |
|||||
| Разъемы |
Зашифрованное соединение Wi-Fi с iPad |
|||||
| Выделение сигнала из шума |
Цифровые фильтры, отбраковка, усреднение |
Цифровые фильтры, сглаживание, построение контура, отбраковка, определение средних значений |
Цифровые фильтры, сглаживание, построение контура, отбраковка, определение средних значений |
Цифровые фильтры, сглаживание, построение контура, отбраковка |
Цифровые фильтры, сглаживание, построение контура, отбраковка |
Режим "эхо-эхо" (только Zonotip+) |
| Архитектура |
1 канал |
2 канала, истинная частота выборки 200 МГц |
1 канал, истинная частота выборки 200 МГц |
16 активных каналов |
16 активных каналов, мультиплексированных более 64 |
1 канал |
| Частота оцифровки |
125 МГц |
50 МГц, 100 МГц, 200 МГц |
50 МГц, 100 МГц, 200 МГц |
65 МГц |
65 МГц |
|
| Фокальные длины |
128 |
128 |
||||
| Макс. длина A-скана |
8192 |
8192 |
4096 |
4096 |
||
| Поддерживаемые сканы |
А-скан, сетка |
A-скан |
A-сканирование и дифракционно-временной метод (TOFD) |
S-скан и L-скан |
S-скан и L-скан |
Толщина и A-скан (только Zonotip+) |
| Число сканирований |
До 2 |
1 дифракционно-временной метод + 1 обычная ультразвуковая дефектоскопия |
1 (до 3 извлеченных A-сканов) |
1 (до 3 извлеченных A-сканов) |
||
| Число макетов |
18 |
18 |
35 |
35 |
Zonotip: 2, Zonotip+: 3 |
|
| Измерения |
Длина пути, глубина, расстояние до поверхности, DAC, AWS |
Длина пути, глубина, расстояние до поверхности, DAC, AWS, DGS |
Глубина, длина |
Длина пути, глубина, расстояние до поверхности, DAC, AWS, DGS |
Длина пути, глубина, расстояние до поверхности, DAC, AWS, DGS |
Режим нормы, режим памяти и режим A-сканирования (только Zonotip+) |
| Размер файла |
До 3 ГБ |
До 3 Гбайт |
До 3 ГБ |
До 3 Гбайт |
Память до 50000 измерений |
|
| Создание отчетов |
Показания таблицы, экспорт HTML |
Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV |
Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV |
Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV |
Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV |
CSV-файл |
| Кодер |
1 или 2 канала (квадратурный вход) |
1 или 2 канала (квадратурный вход) |
1 или 2 канала (квадратурный вход) |
1 или 2 канала (квадратурный вход) |
Нет |
|
| Языки |
Английский, немецкий, итальянский, французский, испанский, китайский, японский, корейский, русский, турецкий |
Английский, немецкий, французский, испанский, русский, китайский, венгерский, итальянский, португальский и японский |
Английский, немецкий, французский, испанский, русский, китайский, венгерский, итальянский, португальский и японский |
Английский, немецкий, французский, испанский, русский, китайский, венгерский, итальянский, португальский и японский |
Английский, немецкий, французский, испанский, русский, китайский, венгерский, итальянский, португальский и японский |
Английский, немецкий, французский, испанский, русский, китайский, итальянский и португальский |
| Срок службы аккумуляторной батареи |
7 часов |
7 часов |
6 часов |
6 часов |
9 часов |
|
| Аккумуляторная батарея |
Съемный блок, 6x AA (NiMH), безопасный для полета |
|||||
| Срок службы аккумуляторной батареи |
5 часов |
|||||
| Special Features |
IP67 |
Стандартизация
| Proceq UT8000 | Proceq Flaw Detector 100 UT | Дефектоскоп Proceq 100 TOFD | Proceq Flaw Detector 100 PA 16:16 | Proceq Flaw Detector 100 PA 16:64 | Zonotip(+) | |
| Стандарты |
EN 12668-1 (Характеристика и верификация испытательного оборудования для ультразвукового контроля) ASTM E317 - 16 Оценка эксплуатационных характеристик ультразвуковых контрольно-измерительных приборов с импульсным эхо |
EN 12668-1 ГОСТ 55724 ГОСТ 14782 |
EN 12668-1 ГОСТ 55724 ГОСТ 14782 |
EN 12668-1 ISO 18563-1 ГОСТ 55724 ГОСТ 14782 |
EN 12668-1 ISO 18563-1 ГОСТ 14782 ГОСТ 55724 |
ASTM E 797 EN 15317 |
| Основные | |
|---|---|
| Производитель | Proceq |
| Страна производитель | Швейцария |
| Состояние | Новое |
| Пользовательские характеристики | |
| Architecture | 16 active, multiplexed over 64 channels |
| Bandwidth | PA: 200 KHz to 14 MHzUT 200 KHz to 22 MHz |
| Battery Life | 6 Hrs |
| Configuration | 2 UT & 1 l-PEX Channels |
| Digitizing Frequency | 65 MHz |
| Display | TFT 8.4" |
| Encoder | 1 or 2 axis (quadrature input) |
| File Size | Up to 3 GB |
| Focal Laws | 128 |
| Gain Range | PA: 76 dB (0.1 dB steps) |
| IP rating | IP66 |
| Languages | English, German, French, Spanish, Russian, Chinese, Hungarian, Italian, Portuguese, and Japanese |
| Maximum A Scan Length | 4096 |
| Measurements | Path length, depth, surface distance, DAC, AWS, DGS, TGS |
| Number of Layouts | 35 |
| Number of Scans | 1 (with up to 3 extracted A scans) |
| PRF | 1 to 5000 Hz |
| Pulse Voltage | 25 to 75 V (in 5 V steps) |
| Report Generation | Customisable pdf report, PNG screen capture, CSV file output option |
| Signal Enhancement | Digital filters, smoothing, contouring, rejection, averaging |
| Supported Scans | A, B, C, L, S-Scan, Merged, true Top & End |
| Transducer Socket | Lemo1 - BCDI-PEX |
