Портативный дефектоскоп Proceq UT8000
Proceq UT8000
Для измерения толщины, определения свойств материалов и дефектоскопии в таких образцах, как поковки, композитные материалы, пластик и сварные соединения
Неправильная инспекция или не проведенная инспекция подвергает риску целостность ваших компонентов. Современные ультразвуковые дефектоскопы и толщиномеры Proceq - это интуитивные измерительные решения для обеспечения целостности деталей. Дефектоскоп Proceq Flaw Detector 100 - это универсальный высокотехнологичный ультразвуковой инспекционный прибор. Базовая модель для ультразвуковой дефектоскопии (UT) может быть в любой момент модернизирована до работы с дифракционно-временным методом (TOFD) и режимом фазированной дифракционной решетки (PA). Zonotip с ударопрочным корпусом и быстрым процессором обеспечивает надежное измерение толщины материалов, в т. ч. ферромагнитных и неферромагнитных металлов, полимеров, композиционных материалов, стекла, керамики и эпоксидных смол.
Proceq UT8000

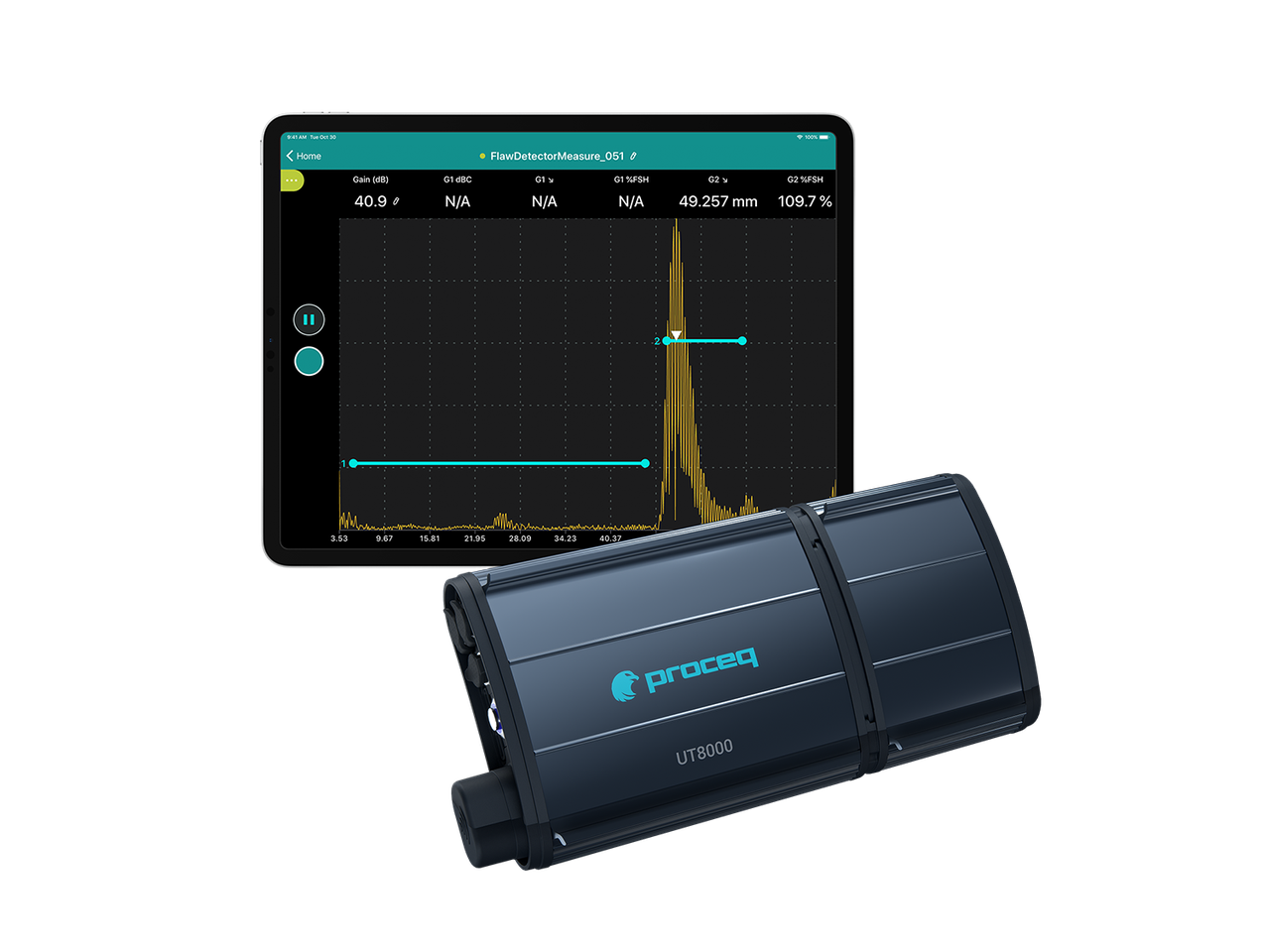

Правильные, полные, точные и многократно используемые данные проверок являются ключевыми для обеспечения целостности компонентов и инфраструктуры. Proceq UT8000 представляет собой прорыв в инспекциях с ультразвуковым контролем для обнаружения дефектов, таких как трещины и пустоты в металлах и композитах. Надежный базовый блок швейцарского производства с классом защиты IP67 создан для обеспечения максимальной мобильности и комфорта, начиная от настольного варианта вашей лаборатории и заканчивая инспекциями в самых трудных местах. Благодаря усовершенствованной электронике, обеспечивающей передовую полосу пропускания и отношение сигнал/шум, можно сохранить свои пробы и процедуры.
Подключите мощный базовый блок к iPad и быстрее приступайте к работе. Наше приложение Proceq Flaw Detector Live повышает вашу производительность благодаря интеллектуальным программным функциям, таким как простая калибровка, основанная на жестах, калибровка, встроенная таблица индикации и возможность перемотки времени для каждой индикации. Просмотрите свои измерения и обменивайтесь результатами и знаниями с аннотациями с помощью голоса, фото и текста, которые обеспечивают непрерывную отслеживаемость и душевный комфорт.
Вместе с нашей уникальной моделью ценообразования Proceq UT8000 является единственной платформой для ультразвукового контроля, которая по доступным ценам растет с вашими потребностями.
Преимущества для вас
- Гибкий размер экрана для непревзойденной мобильности. Объединение вашего устройства в зависимости от предполагаемого использования.
- Помощники на основе касания ускоряют калибровку. Создавайте отчеты и делитесь ими мгновенно
- Корпуса IP67 и Mil-STD испытаны на падение. С нашим практичным решением батареи никогда не пропадет питание
Proceq UT8000 | Proceq Flaw Detector 100 UT | Дефектоскоп Proceq 100 TOFD | Proceq Flaw Detector 100 PA 16:16 | Proceq Flaw Detector 100 PA 16:64 | Zonotip(+) | |
Конфигурация |
1 канал ультразвуковой дефектоскопии (UT) |
2 канала ультразвуковой дефектоскопии (UT) |
2 канала ультразвуковой дефектоскопии (UT) |
16:16 каналов |
16:64 каналов |
1 канал ультразвуковой дефектоскопии (UT) |
Разъем преобразователя |
Lemo 00 |
Разъем Lemo 1 и BNC-разъем |
Разъем Lemo 1 и байонетный разъем (BNC) |
UT/TOFD: Разъем Lemo 1 и байонетный разъем (BNC) PA: I-PEX |
UT/TOFD: Разъем Lemo 1 и байонетный разъем (BNC) PA: I-PEX |
Lemo 00 |
Модулирующее напряжение |
400 В |
от -100 до -450 В (шагами по 10 В) |
от -100 до -450 В (шагами по 10 В) |
UT/TOFD: от -100 до -450 В (шагами по 10 В) PA: от -25 до -75 В (шагами по 5 В) |
'UT/TOFD: от -100 до -450 В (шагами по 10 В) PA: от -25 до -75 В (шагами по 5 В) |
|
PRF |
2000 Гц |
1 – 1500 Гц |
1 – 1500 Гц |
UT/TOFD: 1 – 1500 Гц PA: 1 – 5000 Гц |
UT/TOFD: 1 – 1500 Гц PA: 1 – 5000 Гц |
|
Диапазон усиления |
0–110 дБ |
100 дБ (шаги 0,1 дБ) |
100 дБ (шаги 0,1 дБ) |
UT/TOFD: 100 дБ (шаги 0,1 дБ) PA: 76 дБ (шаги 0,1 дБ) |
UT/TOFD: 100 дБ (шаги 0,1 дБ) PA: 76 дБ (шаги 0,1 дБ) |
80 дБ (шаги 1 дБ) |
Диапазон частот |
0,5–20 МГц |
200 кГц – 22 МГц |
200 кГц – 22 МГц |
UT/TOFD: 200 кГц – 22 МГц PA: 200 кГц – 14 МГц |
UT/TOFD: 200 кГц – 22 МГц PA: 200 кГц – 14 МГц |
Область применения
Proceq UT8000 | Proceq Flaw Detector 100 UT | Дефектоскоп Proceq 100 TOFD | Proceq Flaw Detector 100 PA 16:16 | Proceq Flaw Detector 100 PA 16:64 | Zonotip(+) | |
Сварные швы трубопроводов | ✓ | ✓ | ✓ | ✓ | ✓ | × |
Инспекция деталей широкого применения | ✓ | ✓ | × | ✓ | ✓ | × |
Сложные геометрические формы | ✓ | ✓ | × | ✓ | ✓ | × |
Литые и кованые детали | ✓ | ✓ | × | ✓ | ✓ | × |
Разделение слоев деталей из композиционных материалов для самолетов | ✓ | ✓ | × | ✓ | ✓ | × |
Инспекция с картированием коррозии | ✓ | ✓ | ✓ | ✓ | ✓ | × |
Толщина материалов | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Инспекция под покрытиями | ✓ | ✓ | ✓ | ✓ | ✓ | Только Zonotip+ |
Особенности
Proceq UT8000 | Proceq Flaw Detector 100 UT | Дефектоскоп Proceq 100 TOFD | Proceq Flaw Detector 100 PA 16:16 | Proceq Flaw Detector 100 PA 16:64 | Zonotip(+) | |
Дисплей |
Любое совместимое устройство iPad от Apple® (iOS 10 или выше) |
TFT 8.4" |
TFT 8.4" |
TFT 8,4" |
TFT 8.4" |
TFT |
Память |
До 1 ТБ (в зависимости от модели iPad) |
|||||
Разъемы |
Зашифрованное соединение Wi-Fi с iPad |
|||||
Выделение сигнала из шума |
Цифровые фильтры, отбраковка, усреднение |
Цифровые фильтры, сглаживание, построение контура, отбраковка, определение средних значений |
Цифровые фильтры, сглаживание, построение контура, отбраковка, определение средних значений |
Цифровые фильтры, сглаживание, построение контура, отбраковка |
Цифровые фильтры, сглаживание, построение контура, отбраковка |
Режим "эхо-эхо" (только Zonotip+) |
Архитектура |
1 канал |
2 канала, истинная частота выборки 200 МГц |
1 канал, истинная частота выборки 200 МГц |
16 активных каналов |
16 активных каналов, мультиплексированных более 64 |
1 канал |
Частота оцифровки |
125 МГц |
50 МГц, 100 МГц, 200 МГц |
50 МГц, 100 МГц, 200 МГц |
65 МГц |
65 МГц |
|
Фокальные длины |
128 |
128 |
||||
Макс. длина A-скана |
8192 |
8192 |
4096 |
4096 |
||
Поддерживаемые сканы |
А-скан, сетка |
A-скан |
A-сканирование и дифракционно-временной метод (TOFD) |
S-скан и L-скан |
S-скан и L-скан |
Толщина и A-скан (только Zonotip+) |
Число сканирований |
До 2 |
1 дифракционно-временной метод + 1 обычная ультразвуковая дефектоскопия |
1 (до 3 извлеченных A-сканов) |
1 (до 3 извлеченных A-сканов) |
||
Число макетов |
18 |
18 |
35 |
35 |
Zonotip: 2, Zonotip+: 3 |
|
Измерения |
Длина пути, глубина, расстояние до поверхности, DAC, AWS |
Длина пути, глубина, расстояние до поверхности, DAC, AWS, DGS |
Глубина, длина |
Длина пути, глубина, расстояние до поверхности, DAC, AWS, DGS |
Длина пути, глубина, расстояние до поверхности, DAC, AWS, DGS |
Режим нормы, режим памяти и режим A-сканирования (только Zonotip+) |
Размер файла |
До 3 ГБ |
До 3 Гбайт |
До 3 ГБ |
До 3 Гбайт |
Память до 50000 измерений |
|
Создание отчетов |
Показания таблицы, экспорт HTML |
Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV |
Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV |
Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV |
Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV |
CSV-файл |
Кодер |
1 или 2 канала (квадратурный вход) |
1 или 2 канала (квадратурный вход) |
1 или 2 канала (квадратурный вход) |
1 или 2 канала (квадратурный вход) |
Нет |
|
Языки |
Английский, немецкий, французский, испанский, китайский, японский, корейский |
Английский, немецкий, французский, испанский, русский, китайский, венгерский, итальянский, португальский и японский |
Английский, немецкий, французский, испанский, русский, китайский, венгерский, итальянский, португальский и японский |
Английский, немецкий, французский, испанский, русский, китайский, венгерский, итальянский, португальский и японский |
Английский, немецкий, французский, испанский, русский, китайский, венгерский, итальянский, португальский и японский |
Английский, немецкий, французский, испанский, русский, китайский, итальянский и португальский |
Срок службы аккумуляторной батареи |
7 часов |
7 часов |
6 часов |
6 часов |
9 часов |
|
Аккумуляторная батарея |
Съемный блок, 6x AA (NiMH), безопасный для полета |
|||||
Срок службы аккумуляторной батареи |
5 часов |
|||||
Special Features |
IP67 |
Стандартизация
Proceq UT8000 | Proceq Flaw Detector 100 UT | Дефектоскоп Proceq 100 TOFD | Proceq Flaw Detector 100 PA 16:16 | Proceq Flaw Detector 100 PA 16:64 | Zonotip(+) | |
Стандарты |
|
|
|
|
|
|
Основные | |
---|---|
Производитель | Proceq |
Страна производитель | Швейцария |
Состояние | Новое |
Пользовательские характеристики | |
Alarms | Positive and negative threshold/curve |
Architecture | 1 channel |
Automated calibration | Velocity, zero offset |
Bandwidth | 0.2 - 20MHz |
Battery | Removable pack, 6x AA (NiMH), flight-safe |
Battery Life | 5 Hrs |
Configuration | 1 UT channel |
Connections | Encrypted Wi-Fi connection to iPad |
DAC/TCG | Standard, up to 10 points, 110 dB dynamic TCG range |
Digitizing Frequency | 125 MHz |
Display | Any compatible Apple® iPad (iOS 11 and higher) |
Display delay | up to full range |
Echo-to-echo | Standard gate 2 – gate 1 |
Encoder | Ready |
Gain Range | 0-110 dB |
Gate height | Variable, 1% – 100% full-screen height, in increments of 1% |
Gate start | Variable over entire displayed range |
Languages | English, German, Italian, French, Spanish, Chinese, Japanese, Korean, Russian |
Measurement display locations | Up to 5 locations (manual or auto selection) |
Measurement gates | 2x, fully independent |
Measurements | Path length, depth, surface distance, DAC, AWS |
Memory | Up to 1 TB (depending on the iPad model) |
PRF | 2000 Hz |
Pulse Voltage | 100 to 400 V (square pulse) |
Range | 3 – 11760 mm at 5900 m/s |
Refracted angle | 0° – 90° in 1° increments |
Report Generation | Indication table, HTML export |
Signal Enhancement | Digital and analogue filters, rejection, averaging |
Special | DAC modes: Custom DAC (up to 6 curves), 20% – 80% view Sensor / Instrument Tech Specs |
Special features | IP67 |
Supported Scans | A-Scan, Grid |
Test modes | Pulse echo, dual, through transmission or grid |
Transducer Socket | Lemo 00 |
Units | Millimeters, inches, or microseconds |
Velocity | 100 – 10000 m/s |
Zero offset | 0 – 50 mm |
