Машина силовоспроизводящая (силозадающая) МСВ-200/3МГ4
- Под заказ
- Код: STP-9F0514B978D4
Отправка с 15 мая 202411 292 600 ₸
- +7 (778) 833-99-00Отдел продаж
- +7 (775) 110-41-00Отдел логистики
- +7 (727) 349-48-40Офис

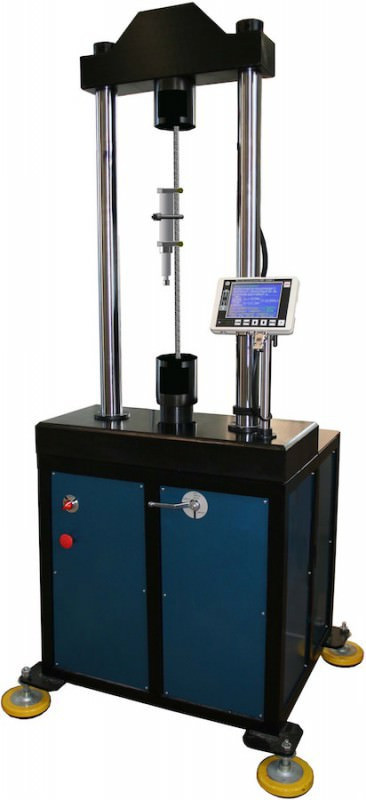

Машина силозадающая МСВ-200/3МГ4
Машины МСВ-МГ4/3 предназначены для передачи размера единицы силы методом прямых измерений рабочим средствам измерений. Машины применяются в качестве эталона единицы силы 3-го разряда по ГОСТ 8.640-2014.
Область применения машины – поверка и калибровка датчиков силы, используемых для измерения усилий натяжения неподвижного конца талевого каната при бурении и капитальном ремонте скважин. Машина может быть использована для калибровки крановых весов и динамометров с пределом допускаемой относительной погрешности ≥ ± 2,5%.
Принцип действия машины основан на воспроизведении значений силы и сравнении этих значений с показаниями поверяемого (калибруемого) средства измерений.
Машина состоит из нагружающего устройства и силоизмерителя. Нагружающее устройство машины состоит из силовой рамы, гидронасосов, рабочих цилиндров и элементов гидроавтоматики.
Силоизмеритель состоит из силоизмерительного тензодатчика, датчика перемещения и блока управления с дисплеем. Машина обеспечивает автоматическое отключение электропривода при превышении нагрузки, либо достижении максимального хода поршня.
Машина не нуждается в фундаменте и монтируется на виброопорах.
Поверка/калибровка средств измерений (СИ) осуществляется как в ручном так и в автоматическом режиме по выбранному сценарию (в сценарии задается сила и время обжатия поверяемого СИ, число циклов обжатия, пауза между обжатиями), возможно создать от 1 до 20 сценариев нагружения.
Предусмотрена возможность управления машиной с ПК. Демонстрационная программа управления машиной с ПК входит в комплект поставки. Открытый протокол обмена информацией с машиной позволяет написать собственную программу.
Технические характеристики машины силовоспроизводящей
|
Наименование характеристик
|
МСВ-200/3МГ4 | МСВ-500/3МГ4 | |||
|
Диапазон воспроизведения силы, кН
|
от 4 до 200 | от 9,8 до 500 | |||
| Пределы допускаемых значений доверительных границ относительной погрешности, % | 1 | ||||
| Пределы допускаемого первоначального перерегулирования от заданной силы, % | 1 | ||||
|
Цена единицы наименьшего разряда, Н
|
10 | 50 | |||
|
Время удержания нагрузки в заданной точке, с, не менее
|
30 | ||||
| Электрическое питание от сети переменного тока | |||||
| − напряжение, В | 220 ± 22 | ||||
| − частота, Гц | 50 ± 0,5 | ||||
| Потребляемая мощность, Вт, не более | 1000 | 1500 | |||
| Ход активного захвата, мм | 95 | 150 | |||
| Высота рабочего пространства, мм, не менее | 1100 | 1100 | |||
| Ширина рабочего пространства, мм, не менее | 340 | 400 | |||
| Габаритные размеры машины, мм, не более: | |||||
| − длина | 800 | 920 | |||
| − ширина | 700 | 720 | |||
| − высота | 2000 | 2650 | |||
| Масса, кг, не более | 600 | 880 | |||
| Средняя наработка на отказ, ч, не менее | 5000 | ||||
| Средний срок службы, лет, не менее | 10 | ||||
| Степень защиты, обеспечиваемая оболочкой | IP20 | ||||
Комплект поставки машины силовоспроизводящей
Силовая рама, блок управления и индикации, шкаф управления (только для МСВ-500/3МГ4), комплект захватов для закрепления динамометров, программное обеспечение, руководство по эксплуатации, компьютер (по спецзаказу).
Гарантийный срок эксплуатации 24 месяца.
Обеспечивается сервисное обслуживание в течение всего срока эксплуатации.
| Основные | |
|---|---|
| Производитель | СКБ Стройприбор |
| Страна производитель | Россия |
- Цена: 11 292 600 ₸
