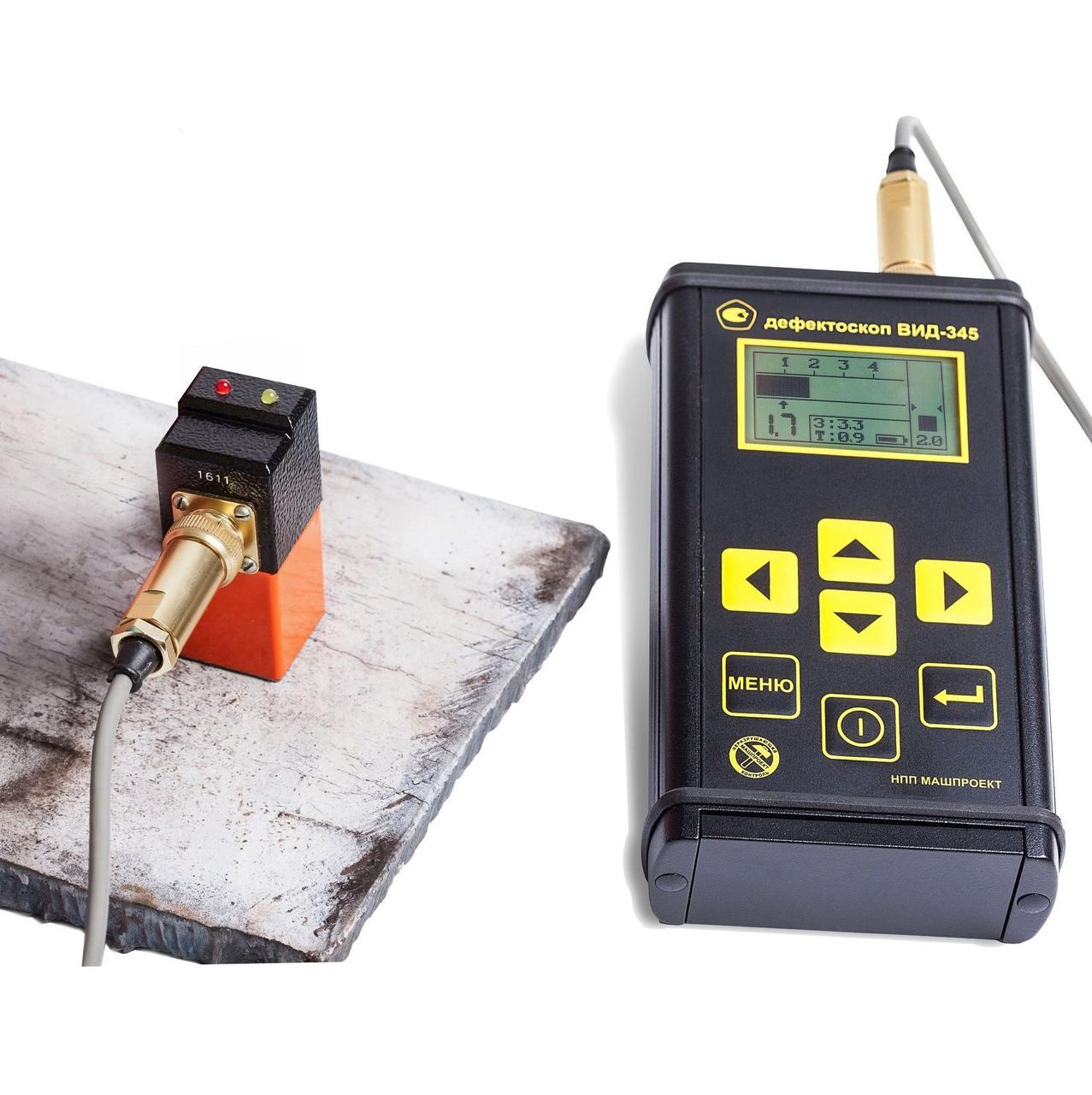

Дефектоскоп портативный ВИД-345 магнитно-вихретоковый (комплект ГТУ)

Магнитно-вихретоковый дефектоскоп ВИД-345 производства НПП «Машпроект» предназначен для выявления и определения глубины стресс-коррозионных трещин в ферромагнитных конструкциях, в т. ч. под слоем изоляционного покрытия и/или коррозии, а так же для контроля толщины изоляционного покрытия на контролируемом изделии.
Комбинирование магнитного и вихретокового методов выявления дефектовобеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.
Комплект ГТУ поставляется в ударопрочном кейсе. В комплектацию входят дополнительные датчик и кабель для его подключения к прибору. Предусмотрена Специализированная калибровка и настройка под задачи Покупателя.
Объекты, контролируемые ВИД-345:
— трубы, трубопроводы,
— нефте- и газопроводы,
— сосуды, сосуды давления,
— объекты энергетического производства,
— детали конструкций, машин и механизмов.
Дефектоскоп ВИД-345 внесен в Гос. реестр средств измерений РФ. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Все свидетельства и сертификаты >>> смотреть
Преимущества работы прибора
- Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.
- Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия.
- Оперативная корректировка показаний прибора.
- Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия.
- Световая, звуковая (в комплекте наушники) сигнализация дефекта.
Особенности конструкции дефектоскопа
- Компактные габариты, удобные большие кнопки.
- Металлические корпуса электронного блока и датчиков позволяют эксплуатировать прибор в жестких полевых условиях.
- Контактная поверхность датчиков из высокопрочной керамики обеспечивает стойкость к истиранию.
- Интуитивный русско-язычный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
Также рекомендуем купить дефектоскоп ВИД-345 в базовой комплектации.
Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для эксплуатации в производственных и полевых условиях.
Прибор работает:
- по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов),
- по влажной, грязной поверхности,
- по поверхностям с переменной толщиной изоляционного покрытия без дополнительной подстройки.
Режимы работы ВИД-345
Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия | применяется при толщине изоляционного покрытия от 0 до 4 мм. |
Режим поиска стресс-коррозионных трещин | применяется при толщине изоляционного покрытия до 10 мм. |
Параметры | Значения |
Минимальная глубина выявляемой трещины | 0,2-0,5 мм |
Минимальное раскрытие трещины | 0,05 мм |
Минимальная длина выявляемой трещины | 5 мм |
Диапазон определения глубины трещины | 0,3 — 5 мм |
Погрешность определения глубины трещины | 0,2 мм + 0,1h (где h — глубина) |
Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения | 0 — 6 мм |
Погрешность определения толщины защитного покрытия или глубины коррозионного повреждения | 10 % |
Максимальная толщина изоляции, позволяющая производить определение глубины трещины | 10 мм |
Размеры электронного блока дефектоскопа | 150 х 80 х 35 мм |
Размеры штатного датчика «N-345» | 25 х 25 х 60 мм |
Вес электронного блока дефектоскопа | не более 500 г |
Материал корпуса электронного блока | металл |
Материал датчика | ~ корпус — металл, ~ контактная поверхность – высокопрочная керамика, стойкая к истиранию |
Питание прибора | автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK |
Непрерывное время работы от аккумуляторов | до 10 ч. |
Контроль разряда аккумуляторов | есть |
Диапазон рабочих температур | -15 … + 40 °С |
Гарантийный срок эксплуатации | 12 мес. после ввода в эксплуатацию, но не более 18 мес. с даты продажи |
Составляющие комплекта | Базовый комплект | Комплект ГТУ |
Электронный блок дефектоскопа со встроенным аккумулятором | + | + |
Стандартный датчик «N-345» | 1 шт. | 2 шт. |
Кабель для подключения датчика к прибору | 1 шт. | 2 шт. |
Контрольный образец с имитацией трещины глубиной 2 мм | + | + |
Контрольный образец изоляционного покрытия толщиной 2 мм | + | + |
Блок аккумуляторов (комплект из 2 шт.) | 1 шт. | |
Зарядное устройство | + | + |
Наушники с переходником | + | + |
Руководство по эксплуатации (совмещено с паспортом) | + | + |
Чехол и манжета для закрепления прибора на груди (руке) | + | + |
Сумка для безопасной транспортировки и хранения | + | |
Специализированный кейс для транспортировки и хранения | + |
Дополнительные принадлежности
- Дополнительные сменные датчики.
- Кабель для подключения датчиков к дефектоскопу.
- Комплект запасных аккумуляторов.
- Контрольные образцы.
Основные | |
---|---|
Производитель | Машпроект |
Страна производитель | Россия |
Состояние | Новое |
- Цена: 2 766 500 ₸
