Эталонные меры твердости МТБ 2-го разряда изготавливаются по ГОСТ 9031-75 и служат для поверки портативных твердомеров по методу Бринелля.
Меры МТБ внесены в Гос. реестр средств измерений РФ, поверка комплекта должна проходить 1 раз в 2 года.
Комплект состоит из 3-х образцов общим весом 4,5 кг; поставляется с паспортом и свидетельством о первичной поверке.
Требования к мерам твердости МТБ
- Строгое соответствие ГОСТ 9031-75 «Меры твердости образцовые. Технические условия».
- Меры должны иметь прямоугольную форму и изготавливаться из качественной углеродистой или легированной стали.
- На рабочей и опорной поверхностях каждой меры исключены трещины, сколы, следы коррозии, пятна и другие повреждения.
- На ребрах мер твердости должны быть фаски шириной не более 1 мм, острые углы должны быть притуплены.
- Меры должны быть полностью размагничены.
- Каждая мера должна быть обработана консервационным маслом и упакована в бумагу с ограниченной водомасло-проницаемостью.

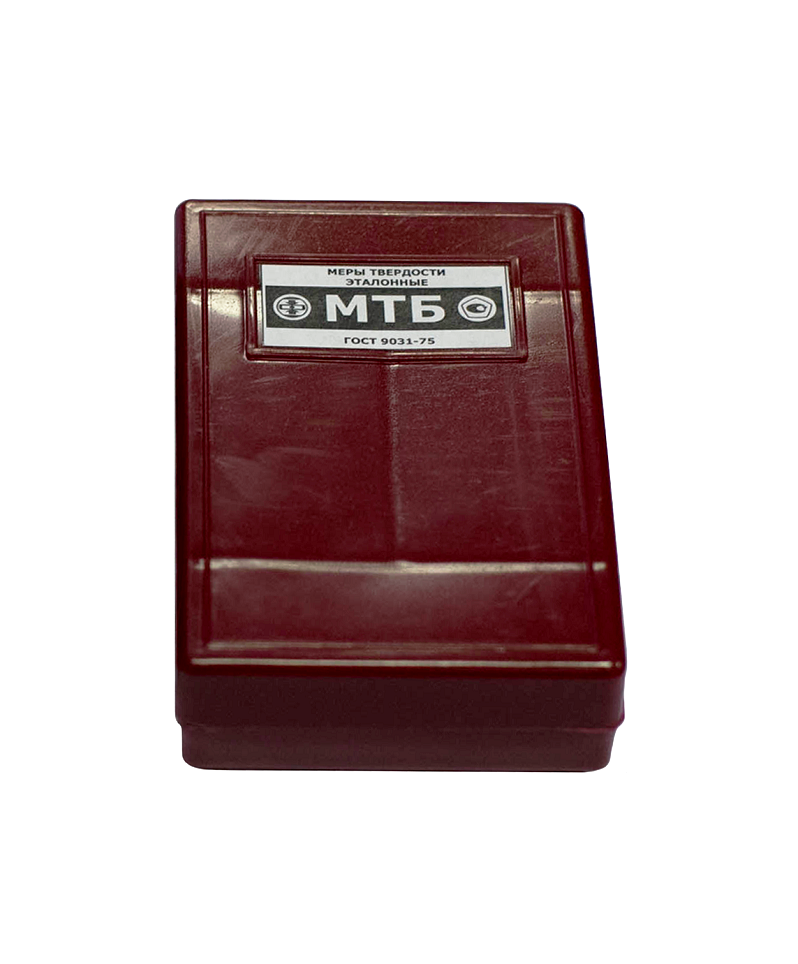

- Набор мер твердости с паспортом и свидетельством о поверке поставляется в специальном пластиковом футляре, изготовленном по утвержденным чертежам.
Особенности маркировки комплектов мер твердости
| Фото | Размещение маркировки на мере | Должны присутствовать |
 | На боковой поверхности | — месяц градуировки; — порядковый номер по системе нумерации органа гос.метрологической службы, производившей градуировку; — обозначение шкалы твердости; — значение твердости меры |
 | На рабочей поверхности в правом углу, примыкающем к грани с маркировкой | — поверительное клеймо |
 | На пластиковом футляре, в котором поставляется набор мер | — товарный знак предприятия-изготовителя; — наименование мер твердости; — обозначение настоящего стандарта. |
Используются только поверенные меры, изготовленные по ГОСТ 9031-75.
| Наименование эталонных мер твердости | Номинальные значения чисел твёрдости эталонных мер | |
| МТР, по Роквеллу, HRC | 25 ± 5 45 ± 5 65 ± 5 | |
| МТБ, по Бринеллю | НВ 10/1000/10 | 100 ± 25 |
| НВ 10/3000/10 | 200 ± 50 400 ± 50 | |
| МТВ, по Виккерсу, HV30 | 200 ± 50 450 ± 75 800 ± 50 | |
На каждой из эталонных мер твердости проводят по 5 измерений согласно Методике поверки. Результаты измерений усредняются и полученное среднее значение, относящееся к данной шкале твёрдости, заносится в протокол испытаний. Далее вычисляется абсолютная погрешность измерений твердости для каждой меры и шкалы по специальной формуле.
Абсолютная погрешность измерений твердости при поверке твердомера ТКМ на каждой эталонной мере по каждой шкале не должна превышать установленных пределов.
| Шкалы твердости | Диапазоны измерений твердости | Пределы допускаемой абсолютной погрешности измерения твердости |
| Роквелла, HRC | (20 — 70) | ±2 |
| Бринелля, HB | (75…150) | ±10 |
| (150…300) | ±15 | |
| (300…650) | ±20 | |
| Виккерса, HV | (200…500) | ±15 |
| (500…800) | ±20 | |
| (800…1000) | ±25 |
| Тип меры твердости по Бринеллю, МТБ | |||||
| Нагрузка, кгс (Н) | Значение твердости меры в единицах твердости, НВ | Размах, в единицах твердости, НВ (не более) | |||
| 3000*(29430) | 400±50, 200±50 | 3,0 | |||
| 750,0**(7357) | |||||
| 187,5***(1839) | |||||
| 1000,0*(9810) | 100±25 | 4,0 | |||
| 250,0**(2452) | |||||
| 62,5***(613) | |||||
| Тип индентора | Шероховатость поверхностей каждой меры твердости МТБ, Ra, мкм (не более) | ||||
| Рабочей | Опорной | Боковых | |||
| Для шариков ⌀ 10 мм | 0,2 (0,32) | 0,5 | 2,5 | ||
| Для шариков ⌀ 2,5 и 5 мм | 0,15 | ||||
| Габаритные размеры, мм | |||||
| Длина ±1 | Ширина ±1 | Высота (не менее) | |||
| 120* | 75 | 16 | |||
| 120** | 12 | ||||
| 60*** | 40 | 6 | |||
* Для шариков диаметром 10 мм
** Для шариков диаметром 5 мм
*** Для шариков диаметром 2,5 мм
- Комплект из 3-х мер: HB (100±25), HB (200±50), HB (400±50)
- Паспорт – 1 шт.
