Комплект эталонных мер твердости МТВ
- В наличии
- Код: MP-20C436B3
220 000 ₸
- +7 (727) 349-48-40Офис
- +7 (775) 110-41-00Отдел логистики
Эталонные меры твердости МТВ 2-го разряда изготавливаются по ГОСТ 9031-75 и служат для поверки портативных твердомеров по методу Виккерса.
Меры МТВ внесены в Гос. реестр средств измерений РФ, поверка комплекта должна проходить 1 раз в 2 года.
Комплект состоит из 4-х образцов общим весом 1,2 кг; поставляется с паспортом и свидетельством о первичной поверке.
Требования к мерам твердости МТВ
- Строгое соответствие ГОСТ 9031-75 «Меры твердости образцовые. Технические условия».
- Меры должны иметь прямоугольную форму и изготавливаться из качественной углеродистой или легированной стали.
- На рабочей и опорной поверхностях каждой меры исключены трещины, сколы, следы коррозии, пятна и другие повреждения.
- На ребрах мер твердости должны быть фаски шириной не более 1 мм, острые углы должны быть притуплены.
- Меры должны быть полностью размагничены.
- Каждая мера должна быть обработана консервационным маслом и упакована в бумагу с ограниченной водомасло-проницаемостью.

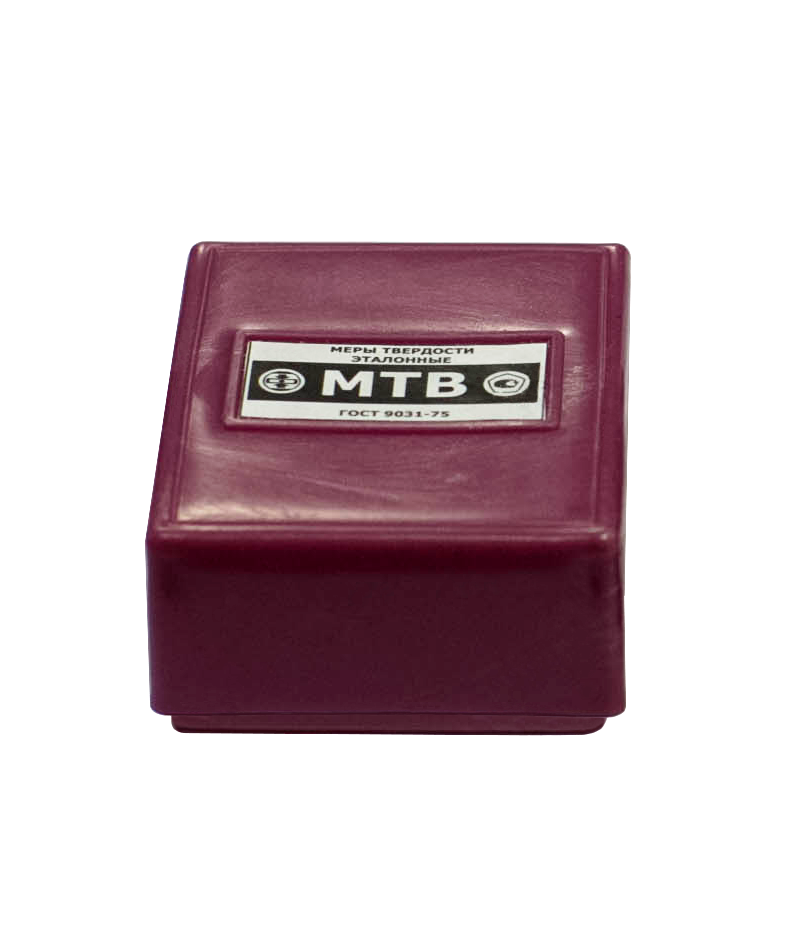

- Набор мер твердости с паспортом и свидетельством о поверке поставляется в специальном пластиковом футляре, изготовленном по утвержденным чертежам.
Особенности маркировки комплектов мер твердости
| Фото | Размещение маркировки на мере | Должны присутствовать |
 | На боковой поверхности | — месяц градуировки; — порядковый номер по системе нумерации органа гос.метрологической службы, производившей градуировку; — обозначение шкалы твердости; — значение твердости меры |
 | На рабочей поверхности в правом углу, примыкающем к грани с маркировкой | — поверительное клеймо |
 | На пластиковом футляре, в котором поставляется набор мер | — товарный знак предприятия-изготовителя; — наименование мер твердости; — обозначение настоящего стандарта. |
Используются только поверенные меры, изготовленные по ГОСТ 9031-75.
| Наименование эталонных мер твердости | Номинальные значения чисел твёрдости эталонных мер | |
| МТР, по Роквеллу, HRC | 25 ± 5 45 ± 5 65 ± 5 | |
| МТБ, по Бринеллю | НВ 10/1000/10 | 100 ± 25 |
| НВ 10/3000/10 | 200 ± 50 400 ± 50 | |
| МТВ, по Виккерсу, HV30 | 200 ± 50 450 ± 75 800 ± 50 | |
Задача поверки твердомера ТКМ — определить пределы абсолютной погрешности измерений твердости.
На каждой из эталонных мер твердости проводят по 5 измерений согласно Методике поверки. Результаты измерений усредняются и полученное среднее значение, относящееся к данной шкале твёрдости, заносится в протокол испытаний. Далее вычисляется абсолютная погрешность измерений твердости для каждой меры и шкалы по специальной формуле.
Абсолютная погрешность измерений твердости при поверке твердомера ТКМ на каждой эталонной мере по каждой шкале не должна превышать установленных пределов.
| Шкалы твердости | Диапазоны измерений твердости | Пределы допускаемой абсолютной погрешности измерения твердости |
| Роквелла, HRC | (20 — 70) | ±2 |
| Бринелля, HB | (75…150) | ±10 |
| (150…300) | ±15 | |
| (300…650) | ±20 | |
| Виккерса, HV | (200…500) | ±15 |
| (500…800) | ±20 | |
| (800…1000) | ±25 |
| Тип меры твердости по Виккерсу, МТВ | |||||
| Нагрузка, кгс (Н) | Значение твердости меры в единицах твердости, НV | Размах, в единицах твердости, НV (не более) | |||
| 1 (9,8) 2 (19,6) | 450±75 800±50 | 5,0 | |||
| 5 (49,0) 10 (98,1) | 450±75 800±50 | 3,0 | |||
| 20 (196,2) 30 (294,3) 50 (490,5) 100 (981,0) | 450±75 800±50 | 2,0 | |||
| Шероховатость поверхностей каждой меры твердости МТВ, Ra, мкм (не более) | |||||
| Рабочей | Опорной | Боковых | |||
| 0,04 | 0,5 | 2,5 | |||
| Габаритные размеры, мм | |||||
| Длина ±1 | Ширина ±1 | Высота (не менее) | |||
| 60 | 40 | 6 | |||
- Комплект из 4-х мер: HV5 (450±75), HV10 (800±50), HV30 (450±75), HV100 (450±75)
- Паспорт – 1 шт.
| Основные | |
|---|---|
| Производитель | Машпроект |
| Страна производитель | Россия |
| Состояние | Новое |
- Цена: 220 000 ₸
