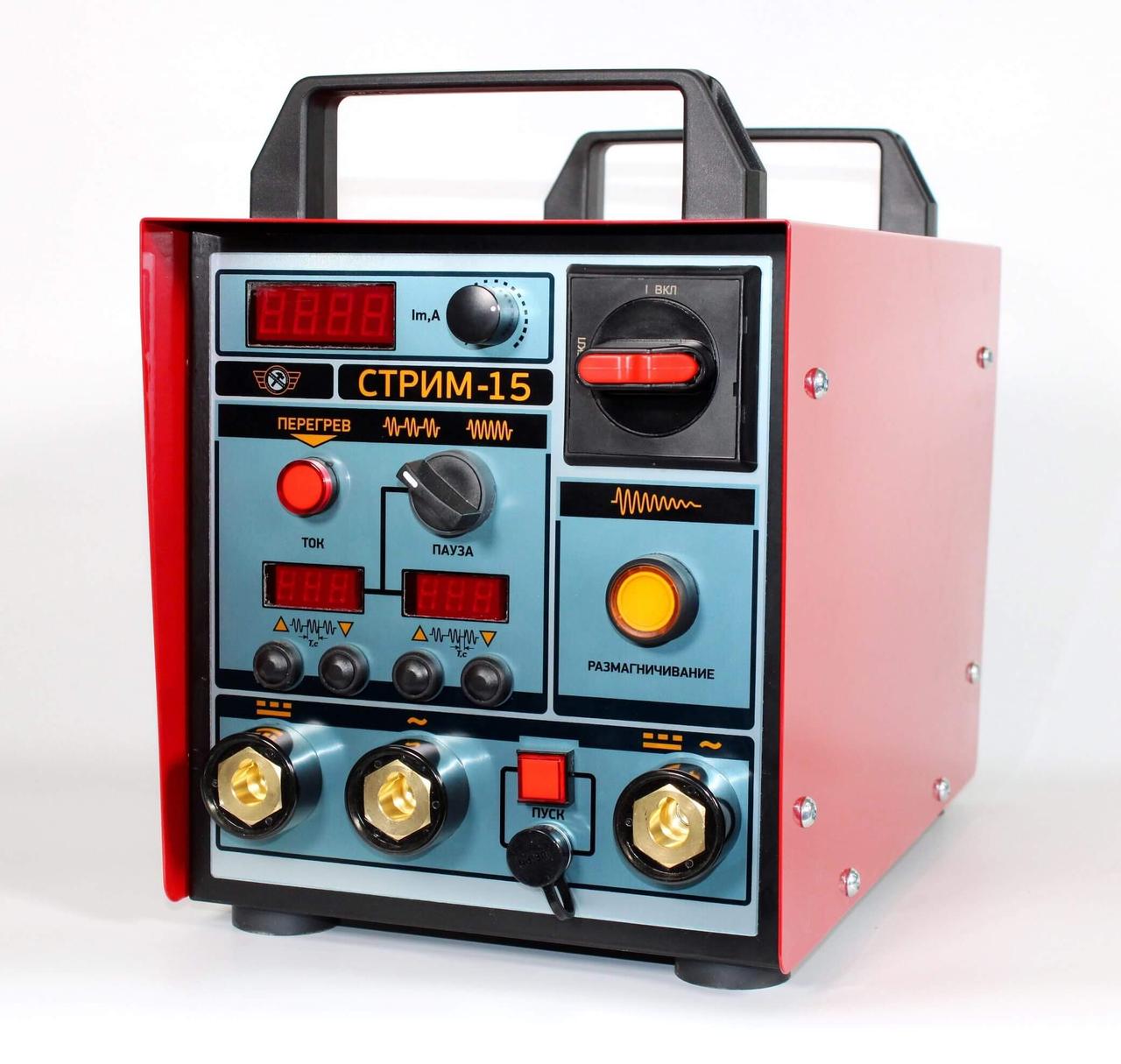

Магнитопорошковый дефектоскоп СТРИМ-15 переносной
-10%
- В наличии
- Код: MP-9C398470
3 436 900 ₸
3 093 210 ₸
- +7 (727) 349-48-40Отдел логистики
- +7 (727) 349-48-40Сервисный центр
- +7 (778) 833-99-00Менеджер по продажам
- +7 (778) 833-99-11Менеджер по продажам
Магнитопорошковый дефектоскоп СТРИМ-15 производства НПП “Машпроект” предназначен для неразрушающего контроля металлических изделий.
Прибор предназначен для выполнения магнитопорошкового контроля в полевых, производственных или лабораторных условиях. С помощью прибора выявляют поверхностные и подповерхностные дефекты изделий из ферромагнитных материалов: трещины, флокены, несплавления.
Принцип работы: намагничивание объекта контроля для поиска различных несплошностей с последующим размагничиванием.
Прибор используется для проверки структурного состояния, прочностных и иных механических свойств различных заготовок, металлоконструкций, деталей железнодорожного транспорта, как на стадии изготовления, так и в процессе эксплуатации.
Особенности дефектоскопа СТРИМ-15
Мобильность и малый вес прибора успешно сочетаются с высокой величиной генерируемого выходного тока.
Оператор может проводить как циркулярное, так и продольное намагничивание объектов контроля.
Доступна версия СТРИМ-15A без постоянного тока.
Дефектоскоп разработан в соответствии с ГОСТ Р 56512-2015 «Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы» и ГОСТ Р 53700-2009 «Контроль неразрушающий. Магнитопорошковый метод. Часть 3. Оборудование».
Преимущества прибора
- Переменный и постоянный (выпрямленный однополупериодный) ток намагничивания
- Плавная регулировка амплитуды тока
- Намагничивание непрерывным и прерывистым (импульсным) током
- Индикация непосредственно амплитудного значения тока намагничивания
- Гибкая настройка прерывистого тока, вплоть до работы одиночными импульсами
- Автоматическое размагничивание объектов контроля
- Сохранение настроек при выключении
- Автоматическая защита от перегрева
- Подключение различных намагничивающих устройств
Переносные магнитопорошковые дефектоскопы серии СТРИМ
| Параметры | СТРИМ-10 | СТРИМ-10A | СТРИМ-15 | СТРИМ-15A | СТРИМ-20 | СТРИМ-20A |
| Ток, А | > 1000 | > 1000 | > 1500 | > 1500 | > 2000 | > 2000 |
| Переменный ток | + | + | + | + | + | + |
| Выпрямленный ток | + | — | + | — | + | — |
| Прерывистый ток | + | + | + | + | + | + |
| Таймер | — | — | — | — | + | + |
| Автоматическое размагничивание | + | + | + | + | + | + |
| Настройка размагничивания | — | — | — | — | + | + |
| Электрическое подключение | 230В, 10А | 230В, 10А | 230В, 16А | 230В, 16А | 230В, 32А | 230В, 32А |
| Вес, кг | 16 | 14 | 22 | 19 | 30 | 27 |
| Возможно нестандартное исполнение дефектоскопов. | ||||||
Объекты контроля:
- Строительные металлические конструкции
- Зубчатые колеса
- Литые детали
- Отливки
- Поковки
Магнитопорошковая дефектоскопия является распространенным методом неразрушающего контроля. Для его реализации необходим специальный магнитный порошок, который наносится на исследуемую поверхность.
При намагничивании зоны контроля непосредственно над дефектом образуется самая большая концентрация магнитных силовых линий. Здесь и будут скапливаться намагниченные частицы порошка, приобретая определенную структуру. По мере удаления от дефектного участка (трещины, несплошности) – плотность частиц порошка уменьшается.
Далее следует визуальная расшифровка индикаторных линий — определение локализации, ориентации и протяженности поверхностных и подповерхностных дефектов. Полученную картину также можно сравнить с контрольными образцами для магнитопорошковой дефектоскопии.
Преимущества дефектоскопа СТРИМ-15 в эксплуатации
- Дефектоскоп разработан в соответствии с российскими и зарубежными стандартами.
- Выполняет неразрушающий контроль объектов из ферромагнитных материалов в полевых, производственных или лабораторных условиях.
- Подходит для работы в стационарных стендах магнитопорошкового контроля.
- В приборе реализованы: плавная регулировка амплитуды тока, намагничивание непрерывным и прерывистым (импульсным) токами, автоматическое размагничивание объектов контроля.
| Параметры | Значения |
| Переменный ток | |
| Пиковое значение, не менее | 1550 А |
| Действующее значение, не менее | 1100 А |
| Выпрямленный полупериодный ток | |
| Пиковое значение, не менее | 1500 А |
| Действующее значение, не менее | 1050 А |
| Функции | |
| Регулировка тока | Плавная |
| Индикация тока | Амплитудное значение, дискретность 1А |
| Погрешность измерения тока, не более | 10% |
| Ток намагничивания | Непрерывный/прерывистый (ток-пауза) |
| Установка параметров прерывистого тока | |
| Длительность импульса тока | От 0,02 до 9,98 с (с шагом 0,02 с) |
| Длительность паузы | От 0,02 до 9,98 с (с шагом 0,02 с) |
| Контроль времени намагничивания | Оператором (кнопка на ручке, педаль, клавиша на приборе) |
| Размагничивание | Убывающим по амплитуде током |
| Установка времени размагничивания | От 4 до 999 периодов (0,08-19,98 с) |
| Токовые кабели | |
| Длина токовых кабелей | 3 м |
| Сечение токовых кабелей | 70 мм² |
| Рабочие характеристики | |
| Рабочий цикл при максимальной мощности | 50% |
| Максимальная длительность подачи тока | 10 с |
| Напряжение при разомкнутой цепи | 3,5 В |
| Мощность | 4 кВА |
| Подключение | 230В, 50Гц, 16A |
| Сетевой кабель (длиной 3 м) | Съемный, влагозащищенный разъем |
| Габаритные размеры (Ш х В х Д) | 224 x 302 x 386 мм |
| Вес без устройств намагничивания | 22 кг |
Базовый комплект поставки:
- Блок дефектоскопа
- Токовый кабель 3 м сечением 70 мм² с пистолетной рукояткой и контактным наконечником
- Токовый кабель 3 м сечением 70 мм² с пистолетной рукояткой, контактным наконечником и кнопкой включения тока
- Сетевой кабель
- Руководство по эксплуатации с паспортом
Дополнительные принадлежности:
- Соленоиды различных типов
- Токовые кабели, ручки
- Контактные наконечники из разных металлов
- Сетевой кабель нестандартной длины
- Педаль включения тока
- Специализированные устройства намагничивания
- Тележка для транспортировки
| Основные | |
|---|---|
| Производитель | Машпроект |
| Страна производитель | Россия |
| Состояние | Новое |
