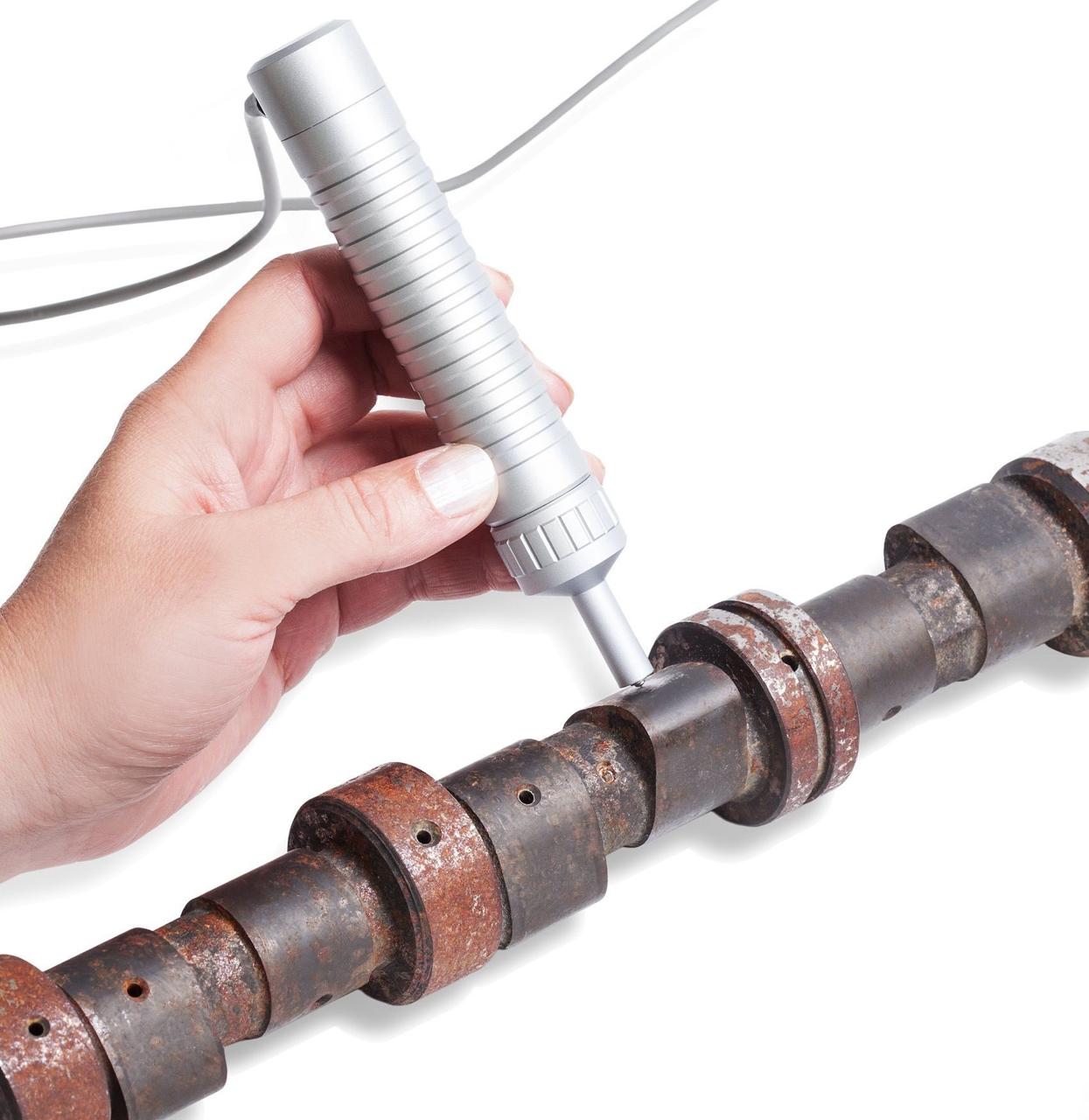

Датчик тип «А» к ультразвуковым твердомерам ТКМ-459
- В наличии
- Код: MP-20C4EAED
386 400 ₸
- +7 (727) 349-48-40Отдел логистики
- +7 (727) 349-48-40Сервисный центр
- +7 (778) 833-99-00Менеджер по продажам
- +7 (778) 833-99-11Менеджер по продажам
Датчик тип «A» рассчитан на нагрузку 50Н (5 кг) и входит в штатный комплект поставки УЗ твердомеров: ТКМ-459C “Базовый”, ТКМ-459С «Специальный», ТКМ-459C «Максимум+», «Универсальный», «Универсальный+», ТКМ-459М.
Датчик тип «А» применяется для контроля твердости:
- углеродистых и конструкционных сталей,
- поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
- жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
- гальванических покрытий (хром), наплавок,
- изделий сложной конфигурации (зубьев шестерен, валов),
- тонкостенных и малогабаритных изделий,
- изделий из мелкозернистых материалов при локальном исследовании свойств материалов.
Преимущества ультразвукового датчика
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
- Пространственное положение датчика не влияет на результат измерения.
- Сверхмалая площадь зоны контроля — от 1 мм.
- Контроль в пазах и глухих отверстиях — от 5 мм.
- Практически незаметный отпечаток на «зеркальных» поверхностях.
- Малая чувствительность к кривизне поверхности, толщине и массе изделия.
- Корпус из прочного алюминиевого сплава обеспечивает продолжительный срок эксплуатации.
| КОНСТРУКЦИЯ ТВЕРДОМЕРОВ СЕРИИ ТКМ-459 ПРЕДУСМАТРИВАЕТ ПОЛНУЮ ВЗАИМОЗАМЕНЯЕМОСТЬ ДАТЧИКОВ! |
Основные параметры УЗ датчиков
| Фото | Датчик | Нагрузка | *Масса/толщина/шероховатость изделия | Длина/диаметр | Применение |
 | «А» | 50H (5 кг) | 1 кг/3 мм/Ra 1,6 | 148/26 мм | Решение основной массы задач контроля. |
| «H» | 10H (1 кг) | 1 кг/2 мм/Ra 0,8 | 148/26 мм | Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.) | |
| «С» | 100H (10 кг) | 1 кг/4 мм/Ra 3,2 | 148/26 мм | Изделия с шероховатостью поверхности до 5 класса | |
 | «К» | 50H (5 кг) | 1 кг/3 мм/Ra 1,6 | 76/33 мм | Контроль внутри ёмкостей, труб диаметром от 80 мм и в других труднодоступных местах |
 | «AL» | 50H (5 кг) | 1 кг/3 мм/Ra 1,6 | 194/26 мм | Контроль твердости в труднодоступных местах; изделия с зубьями, пазами, выемками |
*Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.
ВНИМАНИЕ!
— Датчик имеет встроенный разъем Lemo. Соединительный кабель приобретается отдельно!
— При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа «C», уточните дату производства твердомера
Датчик предназначен для решения основной массы задач контроля твердости металлов и сплавов.
Требования к контролируемому изделию:
| Параметры изделия | Подготовка изделия для замеров твердости |
| Масса более 1 кг, толщина от 3 мм | Дополнительная подготовка не требуется. |
| Масса менее 1 кг | Изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Толщина менее 3 мм | Изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Шероховатость поверхности 1,6 Ra | Обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений. |
ВНИМАНИЕ! При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа «А», уточните дату производства прибора.
Применение датчика без защитной насадки
Функционально датчик состоит из корпуса и защитной насадки.
Защитная насадка (носик) датчика служит для защиты стержня от перегрузки и касания стержня с посторонними предметами во время замеров.
При измерении твердости в труднодоступных местах допустимо снятие защитной насадки, при этом допустимые параметры отверстий/пазов будут изменены.
| Тип датчика | Диаметр отверстия/паза от, мм | Глубина отверстия/паза до, мм | ||
| с носиком (обычный вид) | без носика | с носиком (обычный вид) | без носика | |
| A | 10 | 5 | 18 | 23 |
| Фото | Тип датчика Нагрузка | Длина/ | Масса | Применение |
 | «А» 50Н | 148 / 26 мм | 380 г | Решение основной массы задач контроля |
ВНИМАНИЕ! При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа «А», уточните дату производства прибора.
| Датчик тип «A» | 1 шт. |
ВНИМАНИЕ!
— Датчик имеет встроенный разъем Lemo. Соединительный кабель приобретается отдельно!
— При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа «А», уточните дату производства прибора.
| Основные атрибуты | |
|---|---|
| Производитель | Машпроект |
| Страна производитель | Россия |
| Основные | |
| Состояние | Новое |
