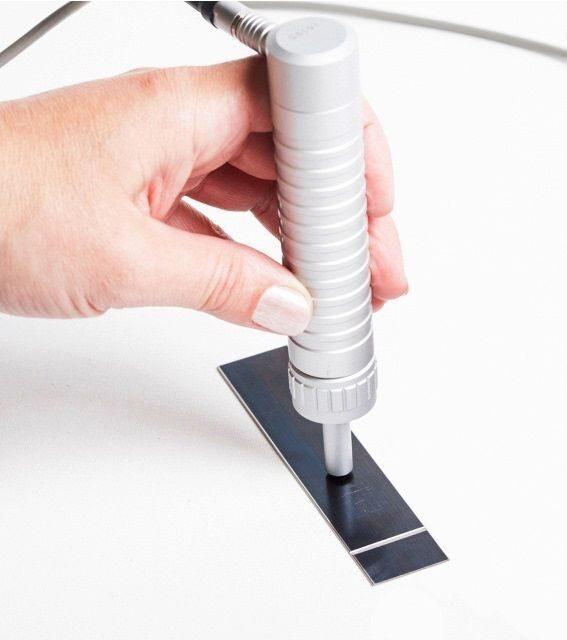

Датчик тип «H» к ультразвуковым твердомерам ТКМ-459
- В наличии
- Код: MP-20C45D24
354 900 ₸
- +7 (727) 349-48-40Офис
- +7 (775) 110-41-00Отдел логистики
Данный датчик рассчитан на нагрузку 10Н (1 кг).
Входит в комплект поставки ультразвукового твердомера ТКМ-459C «Максимум+».
В качестве дополнительной опции используется с комплектами ТКМ-459C “Базовый”, “Специальный”, “Универсальный”, “Универсальный+” и ТКМ-459М.
Датчик тип «H» применяется для контроля твердости:
- гальванических покрытий (хром, медь, никель, цинк, олово и т.д.),
- тонкостенных и малогабаритных изделий,
- изделий из мелкозернистых материалов при локальном исследовании свойств материалов.
Преимущества ультразвукового датчика
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
- Пространственное положение датчика не влияет на результат измерения.
- Сверхмалая площадь зоны контроля — от 1 мм.
- Контроль в пазах и глухих отверстиях — от 5 мм.
- Практически незаметный отпечаток на «зеркальных» поверхностях.
- Малая чувствительность к кривизне поверхности, толщине и массе изделия.
- Корпус из прочного алюминиевого сплава обеспечивает продолжительный срок эксплуатации.
| КОНСТРУКЦИЯ ТВЕРДОМЕРОВ СЕРИИ ТКМ-459 ПРЕДУСМАТРИВАЕТ ПОЛНУЮ ВЗАИМОЗАМЕНЯЕМОСТЬ ДАТЧИКОВ! |
Основные параметры УЗ датчиков
| Фото | Датчик | Нагрузка | *Масса/толщина/шероховатость изделия | Длина/диаметр | Применение |
 | «А» | 50H (5 кг) | 1 кг/3 мм/Ra 1,6 | 148/26 мм | Решение основной массы задач контроля. |
| «H» | 10H (1 кг) | 1 кг/2 мм/Ra 0,8 | 148/26 мм | Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.) | |
| «С» | 100H (10 кг) | 1 кг/4 мм/Ra 3,2 | 148/26 мм | Изделия с шероховатостью поверхности до 5 класса | |
 | «К» | 50H (5 кг) | 1 кг/3 мм/Ra 1,6 | 76/33 мм | Контроль внутри ёмкостей, труб диаметром от 80 мм и в других труднодоступных местах |
 | «AL» | 50H (5 кг) | 1 кг/3 мм/Ra 1,6 | 194/26 мм | Контроль твердости в труднодоступных местах; изделия с зубьями, пазами, выемками |
*Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.
ВНИМАНИЕ!
— Датчик имеет встроенный разъем Lemo. Соединительный кабель приобретается отдельно!
— При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа «H», уточните дату производства прибора.
Датчик предназначен для контроля твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.); тонкостенных и малогабаритных изделий.
Требования к контролируемому изделию:
| Параметры изделия | Подготовка изделия для замеров твердости |
| Масса более 1 кг, толщина от2 мм | Дополнительная подготовка не требуется. |
| Масса менее 1 кг | Изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Толщина менее 2 мм | Изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Шероховатость поверхности 0,8 Ra | Обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений. |
ВНИМАНИЕ! При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа «H», уточните дату производства прибора.
Применение датчика без защитной насадки
Функционально датчик состоит из корпуса и защитной насадки.
Защитная насадка (носик) датчика служит для защиты стержня от перегрузки и касания стержня с посторонними предметами во время замеров.
При измерении твердости в труднодоступных местах допустимо снятие защитной насадки, при этом допустимые параметры отверстий/пазов будут изменены.
| Тип датчика | Диаметр отверстия/паза от, мм | Глубина отверстия/паза до, мм | ||
| с носиком (обычный вид) | без носика | с носиком (обычный вид) | без носика | |
| Н | 10 | 5 | 18 | 23 |
| Тип датчика | Нагрузка | Длина, мм | Диаметр, мм | Масса, гр | Применение |
| «H» | 10Н (1 кг) | 148 | 26 | 380 | Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.) |
ВНИМАНИЕ! При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа «H», уточните дату производства прибора.
| Датчик тип «H» | 1 шт. |
ВНИМАНИЕ!
— Датчик имеет встроенный разъем Lemo. Соединительный кабель приобретается отдельно!
— При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа «H», уточните дату производства прибора.
| Основные | |
|---|---|
| Производитель | Машпроект |
| Страна производитель | Россия |
| Состояние | Новое |
