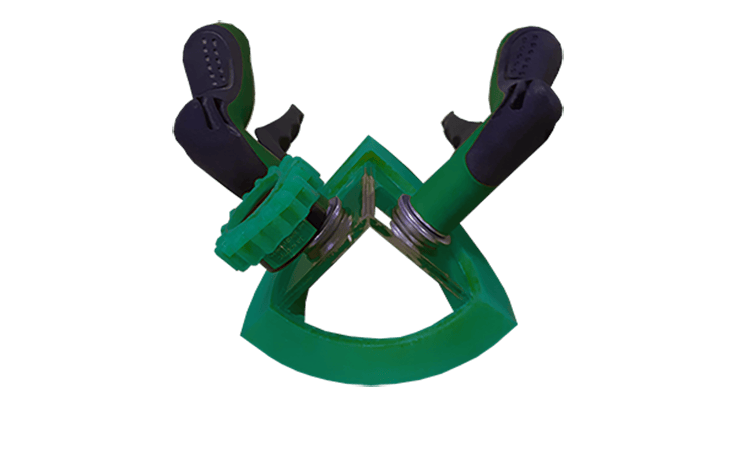

Рамка вакуумная 3D пирамида

Рамка вакуумная плоская предназначена для обнаружения дефектов в различных материалах, с помощью вакуумно-пузырькового и  масс-спектрометрического методов течеискания. Используется для контроля герметичности трубопроводов, резервуаров, котлов и прочих дефектов. В области авиастроения позволяет контролировать элементы фюзеляжа, в частности герметичность заклепочных соединений.

Пузырьковый метод течеискания заключается в том, чтобы обнаружить пузырьки газа, проникающие через сквозные дефекты (сквозные трещины, непровары, дефекты заклепок) объекта контроля. Пузырьковый вакуумный метод получил наиболее широкое применение в неразрушающем контроле сварных соединений трубопроводов, ёмкостного оборудования, котлов, баллонов, днищ РВС, соединений их окраек в местах примыкания к ним стенок резервуара, пересечений вертикальных и горизонтальных швов и пр. так же широко используется в авиационной отрасли для контроля герметичности заклепок, иллюминаторов и пр.

Рамка вакуумная может использоваться для контроля следующих объектов:

• резервуары,
• элементы фюзеляжа,
• котлы,
• трубопроводы,
• топливные баки,
• облицовки
• прочие объекты с односторонним доступом.

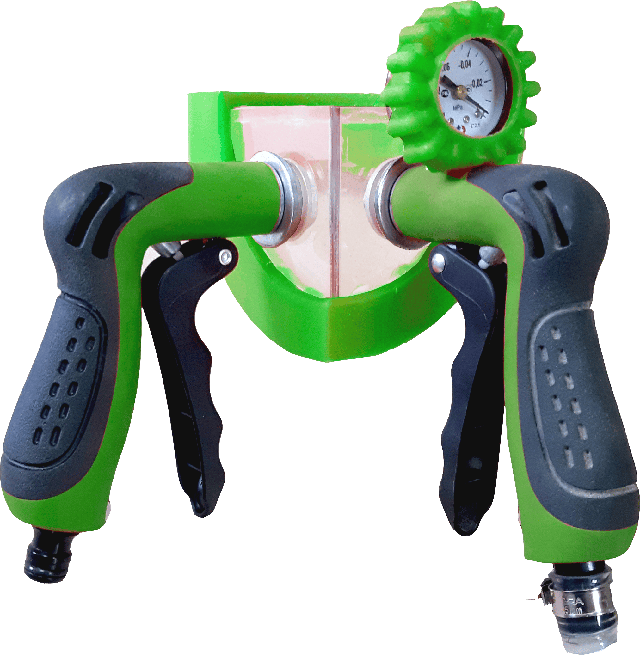

Камера снабжена вакуумметром и ручками-клапанами.

Отличительные особенности

• Запатентованная конструкция и технология изготовления вакуумной рамки. (Патент RU2616344C1)
• Простая система откачки воздуха одним нажатием на ручку управления клапаном. Другой ручкой производится сброс разряжения.
• Полиуретановый профиль на кончиках манжеты достигает толщины 0,1 мм, что позволяет сделать контакт с контролируемой Поверхностью более герметичным и добиться высокой степени разряжения, менее -0,09 МПа, что превышает требования ПНАЭ Г-7-008-89 и ПНАЭ Г-7-019-89 для IV класса герметичности.
• Вакуумная камера способна "держать" разряжение в рамке продолжительное время.
• Ручки имеют быстросъемный разъем, позволяющий быстро менять рамки в процессе проведения контроля.
• Наличие фильтра грубой очистки воздуха, исключает захват пенообразующей жидкости и мелких частиц, что защищает вакуумный насос от выхода из строя.

Технические характеристики

Комплект поставки

• Рамка вакуумная с вакуумметром и двумя ручками-клапанами
• Паспорт
• Ящик транспортировочный
