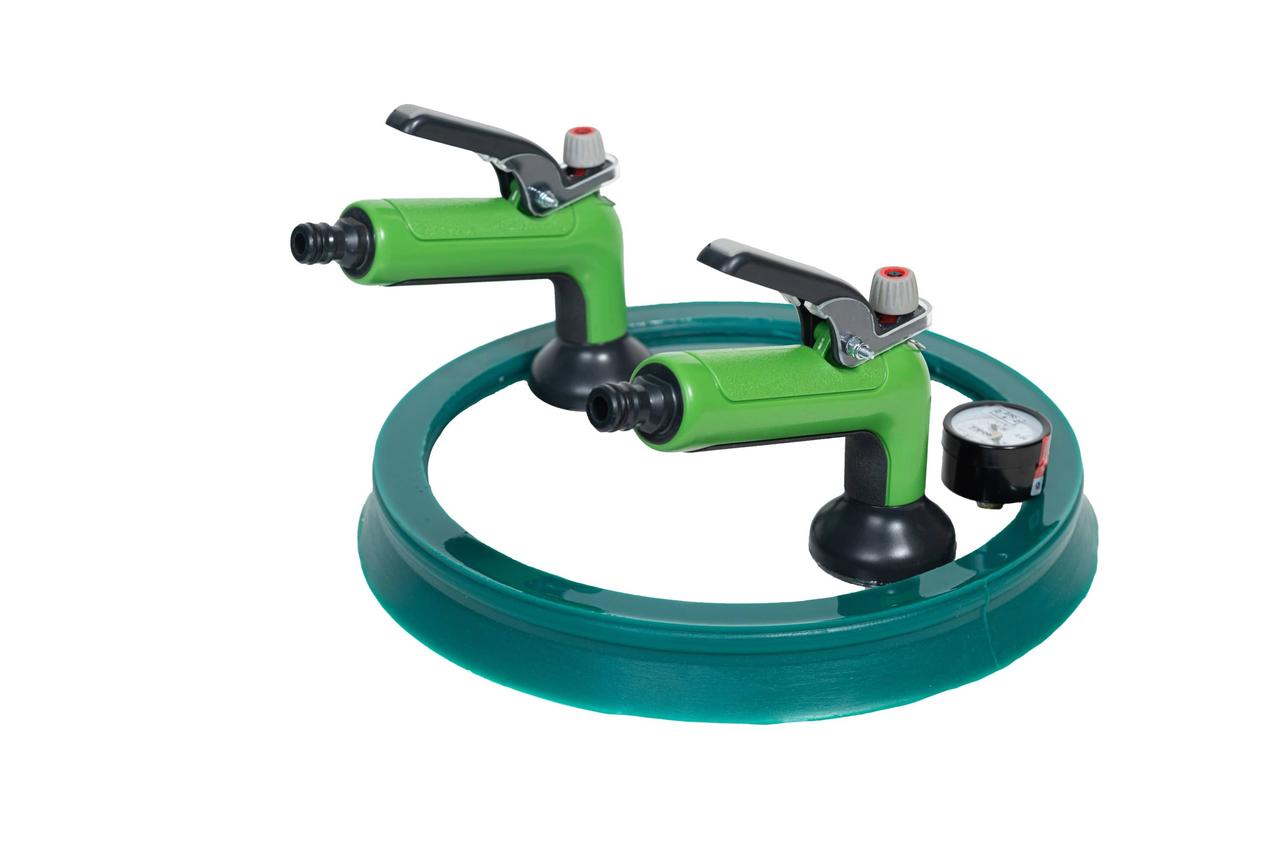

Рамка вакуумная плоская предназначена для обнаружения дефектов в различных материалах, с помощью вакуумно-пузырькового и масс-спектрометрического методов течеискания. Используется для контроля герметичности трубопроводов, резервуаров, котлов и прочих дефектов. В области авиастроения позволяет контролировать элементы фюзеляжа, в частности герметичность заклепочных соединений.
Пузырьковый метод течеискания заключается в том, чтобы обнаружить пузырьки газа, проникающие через сквозные дефекты (сквозные трещины, непровары, дефекты заклепок) объекта контроля. Пузырьковый вакуумный метод получил наиболее широкое применение в неразрушающем контроле сварных соединений трубопроводов, ёмкостного оборудования, котлов, баллонов, днищ РВС, соединений их окраек в местах примыкания к ним стенок резервуара, пересечений вертикальных и горизонтальных швов и пр. так же широко используется в авиационной отрасли для контроля герметичности заклепок, иллюминаторов и пр.
Рамка вакуумная может использоваться для контроля следующих объектов:
- резервуары,
- элементы фюзеляжа,
- котлы,
- трубопроводы,
- топливные баки,
- облицовки
- прочие объекты с односторонним доступом.
Камера снабжена вакуумметром и ручками-клапанами.
Отличительные особенности
- Запатентованная конструкция и технология изготовления вакуумной рамки. (Патент RU2616344C1)
- Простая система откачки воздуха одним нажатием на ручку управления клапаном. Другой ручкой производится сброс разряжения.
- Полиуретановый профиль на кончиках манжеты достигает толщины 0,1 мм, что позволяет сделать контакт с контролируемой Поверхностью более герметичным и добиться высокой степени разряжения, менее -0,09 МПа, что превышает требования ПНАЭ Г-7-008-89 и ПНАЭ Г-7-019-89 для IV класса герметичности.
- Вакуумная камера способна "держать" разряжение в рамке продолжительное время.
- Ручки имеют быстросъемный разъем, позволяющий быстро менять рамки в процессе проведения контроля.
- Наличие фильтра грубой очистки воздуха, исключает захват пенообразующей жидкости и мелких частиц, что защищает вакуумный насос от выхода из строя.
Технические характеристики
Основные параметры |
|
Ручки-клапана - 2 шт. | да |
Вакуумметр - 1 шт. | да |
Параметры контроля |
|
Вид контролируемого соединения | стыковое |
Размер просмотрового экрана, мм | диаметр 240 |
Рабочее вакуумметрическое давление, МПа | от -0,060 до -0,080 |
Максимальное разряжение, МПа | -0,090 |
Габариты и вес |
|
Вес, кг | 0,98 |
Условия эксплуатации |
|
Диапазон рабочих температур, °C | от -20 до +55 |
Комплект поставки
- Рамка вакуумная с вакуумметром и двумя ручками-клапанами
- Паспорт
- Ящик транспортировочный
Основные | |
---|---|
Производитель | ГСИ |
Ручки клапана | 2 шт. |
Вакуумметр | 1 шт. |
Параметры контроля | |
Вид контролируемого соединения | Стыковое |
Размер просмотрового экрана, мм | Диаметр 240 |
Рабочее вакуумметрическое давление, МПа | от -0,060 до -0,080 |
Максимальное разряжение, МПа | -0,090 |
Габаритные размеры | |
Вес, кг | 0.98 |
Условия эксплуатации | |
Диапазон рабочих температур, °C | от -20 до +55 |
- Цена: 999 ₸
