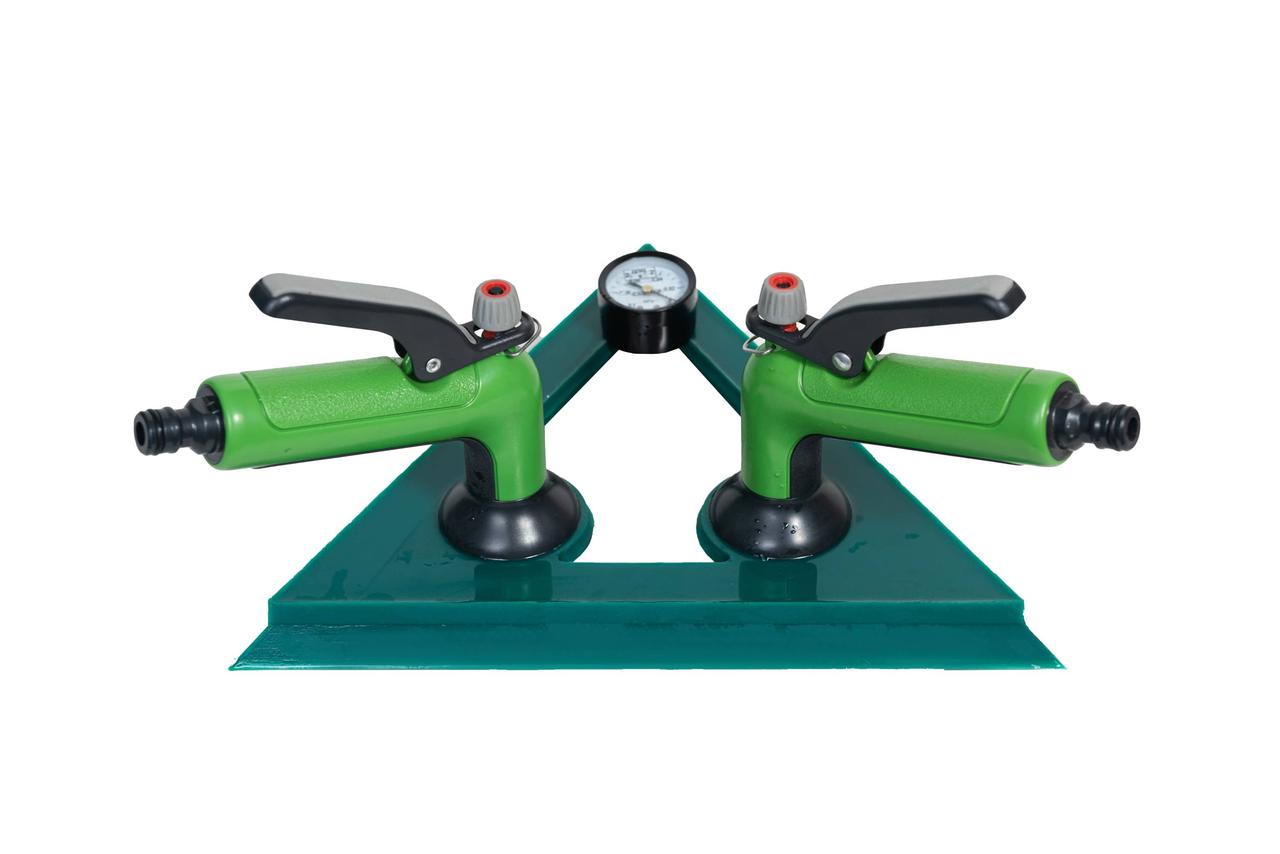

Рамка вакуумная треугольная

Рамка вакуумная треугольная
влево
  • Рамка вакуумная треугольная, фото 2
  • Рамка вакуумная треугольная, фото 3
вправо
  • Под заказ
clockОтправка с 04 августа 2024

Цену уточняйте

Рамка вакуумная треугольная
Рамка вакуумная треугольнаяПод заказ
Цену уточняйте
+7 (778) 833-99-11
Отдел продаж
  • +7 (778) 833-99-00
    Отдел продаж
  • +7 (775) 110-41-00
    Отдел логистики
  • +7 (727) 349-48-40
    Офис
+7 (778) 833-99-11
Отдел продаж
  • +7 (778) 833-99-00
    Отдел продаж
  • +7 (775) 110-41-00
    Отдел логистики
  • +7 (727) 349-48-40
    Офис

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Рамка вакуумная плоская предназначена для обнаружения дефектов в различных материалах, с помощью вакуумно-пузырькового и  масс-спектрометрического методов течеискания. Используется для контроля герметичности трубопроводов, резервуаров, котлов и прочих дефектов. В области авиастроения позволяет контролировать элементы фюзеляжа, в частности герметичность заклепочных соединений.



Пузырьковый метод течеискания заключается в том, чтобы обнаружить пузырьки газа, проникающие через сквозные дефекты (сквозные трещины, непровары, дефекты заклепок) объекта контроля. Пузырьковый вакуумный метод получил наиболее широкое применение в неразрушающем контроле сварных соединений трубопроводов, ёмкостного оборудования, котлов, баллонов, днищ РВС, соединений их окраек в местах примыкания к ним стенок резервуара, пересечений вертикальных и горизонтальных швов и пр. так же широко используется в авиационной отрасли для контроля герметичности заклепок, иллюминаторов и пр.

Рамка вакуумная может использоваться для контроля следующих объектов:

  • резервуары,
  • элементы фюзеляжа,
  • котлы,
  • трубопроводы,
  • топливные баки,
  • облицовки
  • прочие объекты с односторонним доступом.

Камера снабжена вакуумметром и ручками-клапанами.

Отличительные особенности

  • Запатентованная конструкция и технология изготовления вакуумной рамки. (Патент RU2616344C1)
  • Простая система откачки воздуха одним нажатием на ручку управления клапаном. Другой ручкой производится сброс разряжения.
  • Полиуретановый профиль на кончиках манжеты достигает толщины 0,1 мм, что позволяет сделать контакт с контролируемой Поверхностью более герметичным и добиться высокой степени разряжения, менее -0,09 МПа, что превышает требования ПНАЭ Г-7-008-89 и ПНАЭ Г-7-019-89 для IV класса герметичности.
  • Вакуумная камера способна "держать" разряжение в рамке продолжительное время.
  • Ручки имеют быстросъемный разъем, позволяющий быстро менять рамки в процессе проведения контроля.
  • Наличие фильтра грубой очистки воздуха, исключает захват пенообразующей жидкости и мелких частиц, что защищает вакуумный насос от выхода из строя.



Технические характеристики

Основные параметры

Ручки-клапана - 2 шт.  да
Вакуумметр - 1 шт.  да

Параметры контроля

Вид контролируемого соединения стыковое
Размер просмотрового экрана, мм 200 Х 200 Х 200
Рабочее вакуумметрическое давление, МПа от -0,060 до -0,080
Максимальное разряжение, МПа -0,090

Габариты и вес

Вес, кг 0,98

Условия эксплуатации

Диапазон рабочих температур, °C от -20 до +55



Комплект поставки

  • Рамка вакуумная с вакуумметром и двумя ручками-клапанами
  • Паспорт
  • Ящик транспортировочный
Характеристики
Основные
ПроизводительГСИ
Ручки клапана2 шт.
Вакуумметр1 шт.
Параметры контроля
Вид контролируемого соединенияСтыковое
Размер просмотрового экрана, мм200 Х 200 Х 200
Рабочее вакуумметрическое давление, МПаот -0,060 до -0,080
Максимальное разряжение, МПа-0,090
Габаритные размеры
Вес, кг0.98
Условия эксплуатации
Диапазон рабочих температур, °Cот -20 до +55
Информация для заказа
  • Цена: Цену уточняйте
