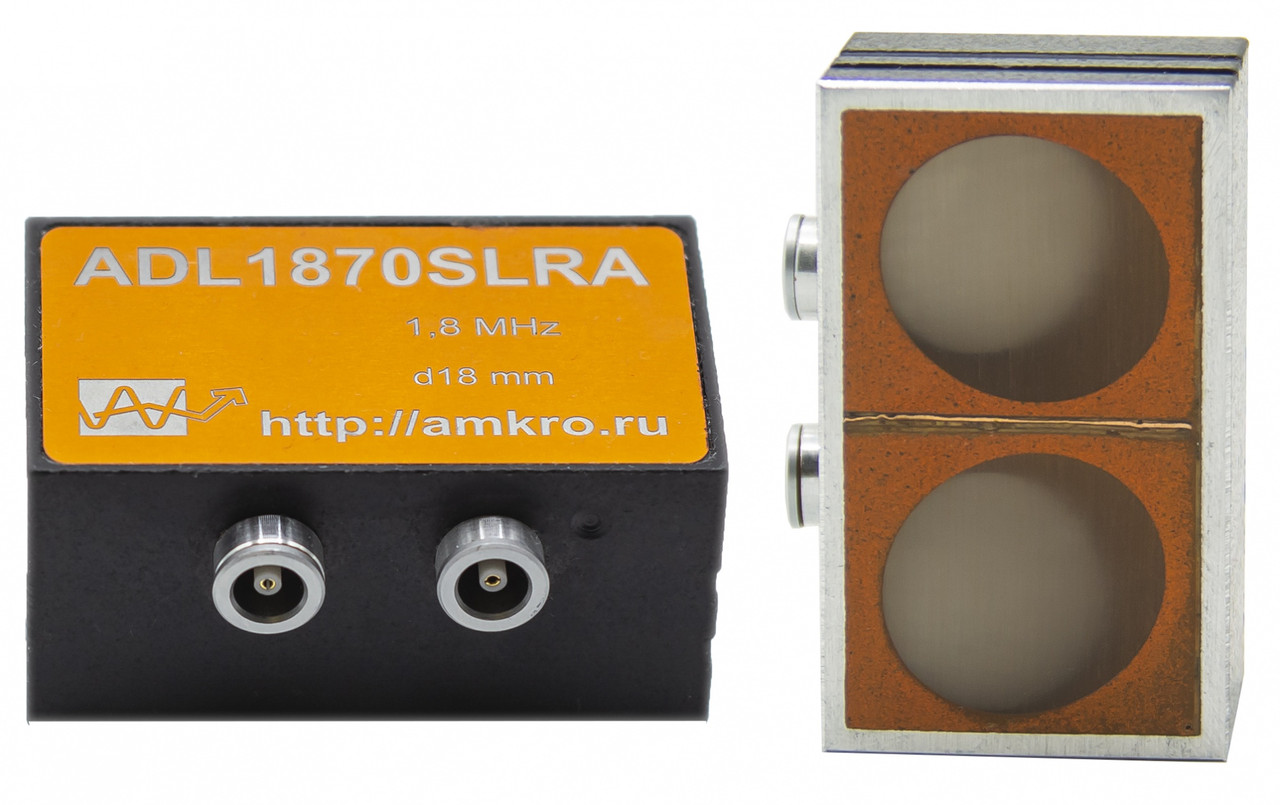

ADL1870SLRA (аналог ИЦ-70) наклонный р/с преобразователь 1,8 МГц

влевовправо
Ультразвуковой раздельно-совмещенный преобразователь ADL1870SLRA предназначен для реализации схемы прозвучивания "дуэт" и является аналогом преобразователя ИЦ-70, ранее выпускавшегося ЦНИИТМАШ
Предназначен для контроля поднаплавочных трещин в сосудах и трубопроводах при толщине антикоррозионной наплавки от 6 до 12 мм согласно ПНАЭ Г-7-030-91, ОСТ 5Р.9660 и ОСТ 5Р.9768 на объектах АО"Росатом"
Раздельно-совмещенный преобразователь типа "дуэт" с углом ввода УЗК колебаний 70град. Диаметр пьезопластин 18 мм. Частота 1,8 МГц.
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Предназначен для контроля поднаплавочных трещин в сосудах и трубопроводах при толщине антикоррозионной наплавки от 6 до 12 мм согласно ПНАЭ Г-7-030-91, ОСТ 5Р.9660 и ОСТ 5Р.9768 на объектах АО"Росатом"
Раздельно-совмещенный преобразователь типа "дуэт" с углом ввода УЗК колебаний 70град. Диаметр пьезопластин 18 мм. Частота 1,8 МГц.
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Состав поставки:преобразователь, паспорт, упаковка
Характеристики
Основные атрибуты | |
---|---|
Производитель | Кропус |
Страна производитель | Россия |
Пользовательские характеристики | |
Встроенный согласующий элемент | индуктивность |
Габаритные размеры (ШхДхВ) | 50 х 30 х 25 мм |
Материал корпуса | алюминий с гальваническим покрытием |
Материал призмы | орстекло |
Номинальная частота преобразователя | 1,8 МГц ± 10% |
Обозначение по ГОСТ | П122-1,8-70 (где XX - угол ввода продольной волны в сталь) / ИЦ-70 |
Размер контактной поверхности | 50х30 мм |
Размер пьезокерамического элемента | ∅ 18 мм |
Разъем подключения | 2 х Lemo00 |
Состояние | Новое |
Тип | контактный, наклонный, раздельно-совмещенный |
Тип излучаемых волн | продольные |
Информация для заказа
- Цена: 174 600 ₸
