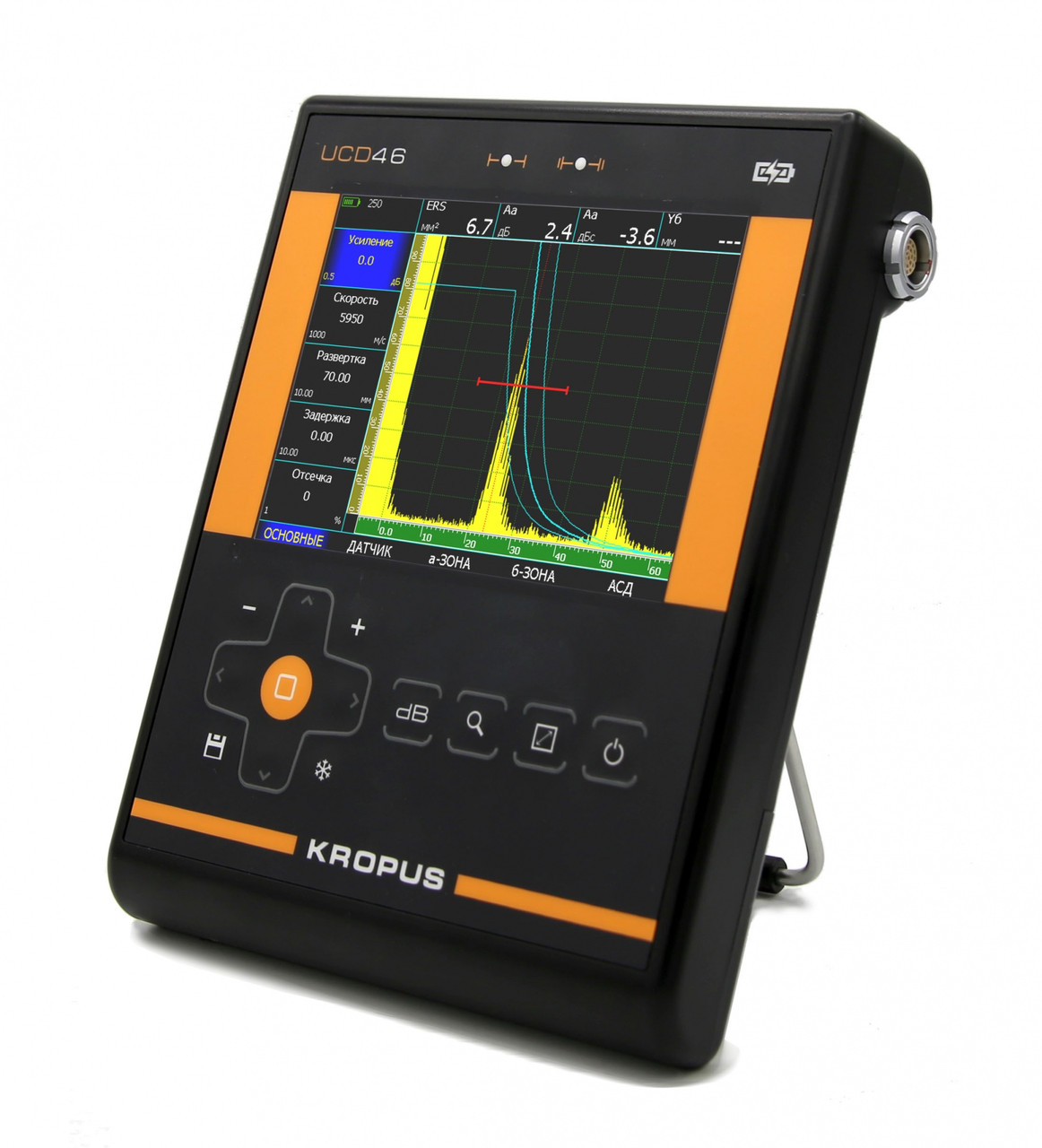

Ультразвуковой дефектоскоп УСД-46 PRO (стандартный комплект)

Ультразвуковой дефектоскоп УСД-46 PRO (стандартный комплект)
  • Под заказ
  • Код: KRP-E341804372A8
clockОтправка с 05 августа 2024

3 267 400 ₸

Ультразвуковой дефектоскоп УСД-46 PRO (стандартный комплект)
Ультразвуковой дефектоскоп УСД-46 PRO (стандартный комплект)Под заказ
3 267 400 ₸
+7 (778) 833-99-11
Отдел продаж
  • +7 (778) 833-99-00
    Отдел продаж
  • +7 (775) 110-41-00
    Отдел логистики
  • +7 (727) 349-48-40
    Офис
+7 (778) 833-99-11
Отдел продаж
  • +7 (778) 833-99-00
    Отдел продаж
  • +7 (775) 110-41-00
    Отдел логистики
  • +7 (727) 349-48-40
    Офис
возврат товара в течение 14 дней по договоренности
Последняя модель классического дефектоскопа УДС-46 в версии PRO приобрела новейшую современную электронную базу с возможностью последующего обновления до старшей версии дефектоскопа на фазированных решетках УСД-46ФР по лицензионному коду и современный морозостойкий TFT дисплей с разрешение 640х480 точек.

Прибор представляет собой универсальное легкое, портативное и мощное средство ультразвукового контроля адаптированное для последующего обновления и расширения возможностей. В базовой версии дефектоскоп УСД-46 PRO поставляется как суперсовременный классический ручной дефектоскоп для полевых, цеховых и прочих работ, требующих мобильности, простоты и широких функциональных возможностей.

Дефектоскоп снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения с набором узколополосных фильтров для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Богатый функционал, включающий функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, позволяет реализовывать любые современные методики контроля.

Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений - позволяют сделать процедуру настройки легкой и понятной.

Масштабируемая программная структура новой версии дефектоскопа позволяет пользователю самостоятельно в дальнейшем наращивать возможности прибора до базовой версии с фазированными решетками, работающими на основе алгоритмов цифровой фокусировки
TFM/FMC с 16-и канальными ФР преобразователями.

Высокоточная толщинометрия и использование активных электромагнитно-акустических (ЭМА) преобразователей позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины.

Прибор имеет надежный корпус из ABS пластика. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

Серия дефектоскопов УСД включает различные модификации дефектоскопов с разными возможностями и диапазоном частот.
Серия внесена в реестр средств измерений Российской Федерации (Сертификат об утверждении типа №85073-22 )
-

Состав комплекта :

Артикул Наименование Кол-во
62150 электронный блок УСД-46 PRO со встроенным Li-Pol аккумулятором 1
39015 блок питания сетевой 15В / 220В 1
62142 защитный чехол с блендой и креплением на корпусе оператора 1
50211 кабель Lemo00-Lemo00 1,5м 2

Преобразователь ультразвуковой (по выбору) 4
20203 Кабель USB для связи с ПК 1

Программное обеспечение на CD-диске 1

Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1
60120 Кейс для переноски 1
Характеристики
Основные
ПроизводительКропус
Страна производительРоссия
Пользовательские характеристики
B-сканНет
Автоматическая Сигнализация Дефектов (АСД)световая для каждой зоны отдельно и звуковая
Автоматическая калибровка диапазона контроля при заданной толщине шваДа
Автоматическая калибровка задержки в призмепо СО-3, V-2, образцу с отражателем
Автоматическая калибровка скорости УЗКДа
АккумуляторLi-Pol 11.1В, 5000 mА/ч
Аналоговая фильтрация сигналаДа
Внешнее питаниеблок питания 220В AC
Временная Регулировка Чувствительности (ВРЧ)диапазон до 70 дБ, 12 дб/мкс с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей
Время работыне менее 10 часов работы от встроенного аккумулятора
Входной импенданс50 ом / 600 ом
Демпфирование25 ом / 50 ом/ 1000 Ом
Детектированиеположительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Диапазон рабочих температурот -30 C до +55 C
Диапазон регулировки усиления100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Диапазон скоростей1000 - 10 000 м/с
ДисплейЦветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
Дополнительная клавиша +dBпрограммируемая
Задержкаот -4 мкс до 1000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Задержка в призме0 - 100 мкс с шагом 0.01, 0.1, 1 мкс
Зондирующий импульсрадиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5), и изменяемой частотой радиоимпульса
Зоны контролядве независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Измерение амплитудыв процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК)
Измерение временных интерваловот 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"
ИнтерфейсUSB
Использование TOFDНет
Использование сканеровНет
Кривая Амплитуда-Расстояние (АРК)построение по 20 точкам, регулируемая по высоте
Максимальная длина контролируемого материала (сталь)до 3000 мм (эхо-режим), 6000 мм (теневой режим)
Масса0,95 кг с аккумуляторами
Напряжение питания15В / 2,5А DC
Обработка изображения на экране после «заморозки» экранаПолнофункциональная обработка и анализ
Отображение сигналов на экране (визуализация)А-скан
Отсечкакомпенсированная, 0 - 80% высоты экрана
Оценка размеров дефектов в режиме классического дефектоскопавстроенные АРД диаграммы
Память200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Поддержка стандарта контроля сварных швов AWS D1.1Да, с автоматическим расчетом D1.1 Ratio
Разверткамин.: 0 - 2 мкс (0 - 5,9 мм) макс.: 0 - 1000 мкс (0-5950 мм, сталь)) с шагом 0.01, 0.1, 1, 10, 100
Размер (В x Ш x Д)205 мм x 160 мм x 43 мм
Разъемы преобразователей2 Lemo00
Режимы работы АСДдефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Смена цветовых схем экрана под особенности зрения и условий освещенностиДа
СостояниеНовое
Сравнение с сохраненным эталонным сигналомАвтоматическое во всем диапазоне усиления
Усилительширокополосный: 0.5-20 МГц (-6 дБ) с возможностью выбора узкополосных фильтров
Функция АРДпостроение по 20 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Цифровая фильтрация сигналаДа
Частота повторений ЗИот 50 до 500Гц с шагом 1, 5, 10 и 100 Гц
Язык менюрусский, английский
