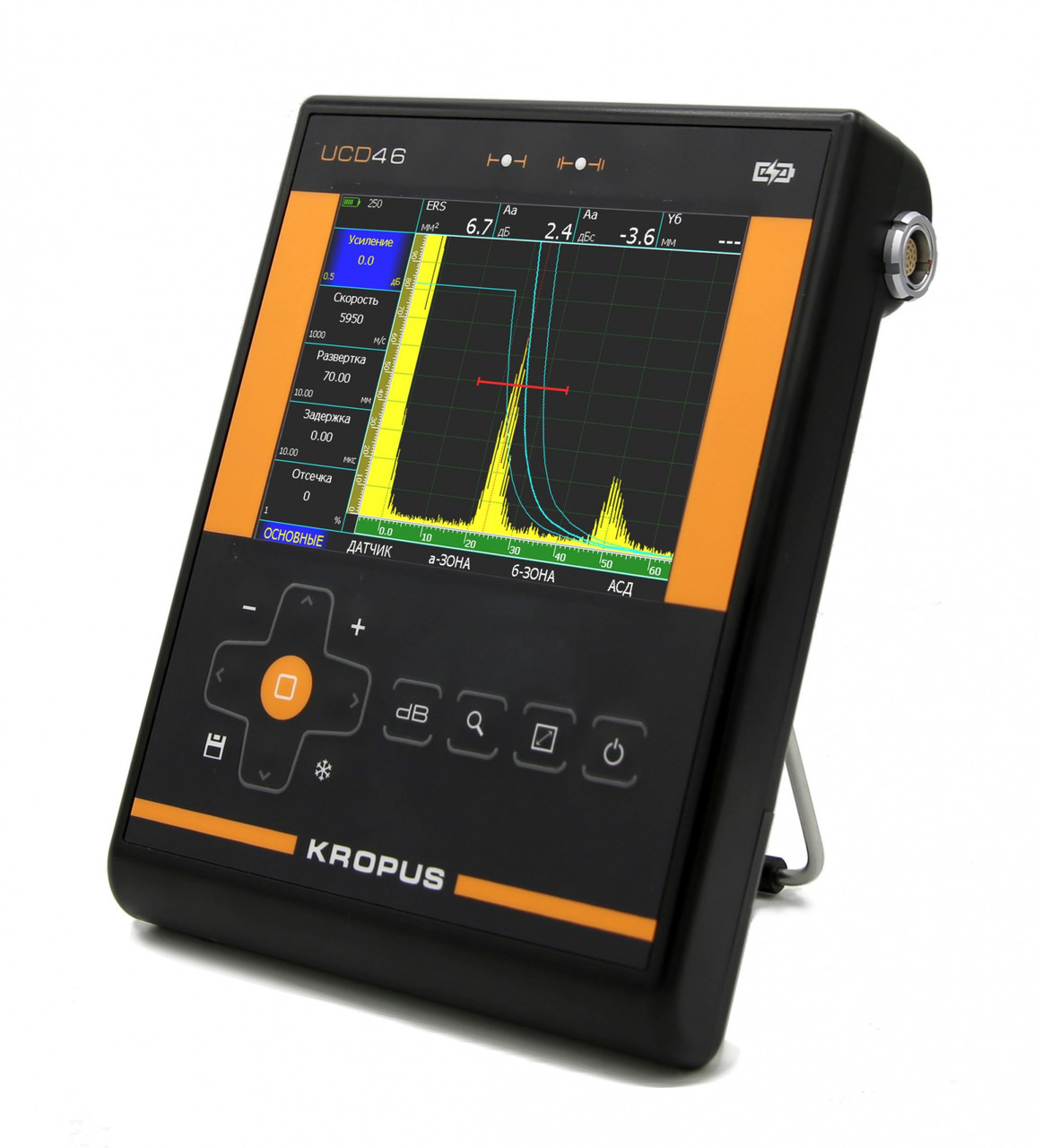

Ультразвуковой дефектоскоп УСД-46 PRO (авиационный комплект)
- Под заказ
- Код: KRP-E341804329DD
Отправка с 31 декабря 20243 732 700 ₸
Ультразвуковой дефектоскоп УСД-46 PRO (авиационный комплект)Под заказ
3 732 700 ₸
+7 (778) 833-99-11
Отдел продаж-общий
- +7 (775) 110-41-00Отдел логистики
- +7 (727) 349-48-40Офис
возврат товара в течение 14 дней по договоренности
Последняя модель классического дефектоскопа УДС-46 в версии PRO приобрела новейшую современную электронную базу с возможностью последующего обновления до старшей версии дефектоскопа на фазированных решетках УСД-46ФР по лицензионному коду и современный морозостойкий TFT дисплей с разрешение 640х480 точек.
Прибор представляет собой универсальное легкое, портативное и мощное средство ультразвукового контроля адаптированное для последующего обновления и расширения возможностей. В базовой версии дефектоскоп УСД-46 PRO поставляется как суперсовременный классический ручной дефектоскоп для полевых, цеховых и прочих работ, требующих мобильности, простоты и широких функциональных возможностей.
Дефектоскоп снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения с набором узколополосных фильтров для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Богатый функционал, включающий функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, позволяет реализовывать любые современные методики контроля.
Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений - позволяют сделать процедуру настройки легкой и понятной.
Высокоточная толщинометрия и использование активных электромагнитно-акустических (ЭМА) преобразователей позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины.
Прибор имеет надежный корпус из ABS пластика. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.
Серия дефектоскопов УСД включает различные модификации дефектоскопов с разными возможностями и диапазоном частот.
Серия внесена в реестр средств измерений Российской Федерации (Сертификат об утверждении типа №85073-22 )
Прибор представляет собой универсальное легкое, портативное и мощное средство ультразвукового контроля адаптированное для последующего обновления и расширения возможностей. В базовой версии дефектоскоп УСД-46 PRO поставляется как суперсовременный классический ручной дефектоскоп для полевых, цеховых и прочих работ, требующих мобильности, простоты и широких функциональных возможностей.
Дефектоскоп снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения с набором узколополосных фильтров для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Богатый функционал, включающий функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, позволяет реализовывать любые современные методики контроля.
Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений - позволяют сделать процедуру настройки легкой и понятной.
Масштабируемая программная структура новой версии дефектоскопа позволяет пользователю самостоятельно в дальнейшем наращивать возможности прибора до базовой версии с фазированными решетками, работающими на основе алгоритмов цифровой фокусировки
TFM/FMC с 16-и канальными ФР преобразователями.
Высокоточная толщинометрия и использование активных электромагнитно-акустических (ЭМА) преобразователей позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины.
Прибор имеет надежный корпус из ABS пластика. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.
Серия дефектоскопов УСД включает различные модификации дефектоскопов с разными возможностями и диапазоном частот.
Серия внесена в реестр средств измерений Российской Федерации (Сертификат об утверждении типа №85073-22 )
Состав комплекта :
| Артикул | Наименование | Кол-во |
| 62150 | электронный блок УСД-46 со встроенным Li-Pol аккумулятором | 1 |
| 39015 | блок питания сетевой 15В / 220В | 1 |
| 62142 | защитный чехол с блендой и креплением на корпусе оператора | 1 |
| 50211 | кабель Lemo00-Lemo00 1,5м | 2 |
| 22402 | Преобразователь ультразвуковой SF2512 | 1 |
| 15282 | Преобразователь ультразвуковой SC5006 | 1 |
| 22206 | Преобразователь ультразвуковой AN5065 | 1 |
| 22101 | Преобразователь ультразвуковой AN2540 | 1 |
| 24211 | Преобразователь ультразвуковой DF5012 | 1 |
| 22106 | Преобразователь ультразвуковой AN2565 | 1 |
| | Преобразователь ультразвуковой П121-1,8-ПР60 | 1 |
| | Преобразователь ультразвуковой П121-1,25-ПР63 | 1 |
| 22433 | Преобразователь ультразвуковой SF5010 | 1 |
| | Образец стандартный РСО-УЗЛ | 1 |
| | Образец стандартный РСО-УЗШ | 1 |
| 20203 | Кабель USB для связи с ПК | 1 |
| | Программное обеспечение на CD-диске | 1 |
| | Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 |
| 60120 | Кейс для переноски | 1 |
Характеристики
| Основные | |
|---|---|
| Производитель | Кропус |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| B-скан | Нет |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая |
| Автоматическая калибровка диапазона контроля при заданной толщине шва | Да |
| Автоматическая калибровка задержки в призме | по СО-3, V-2, образцу с отражателем |
| Автоматическая калибровка скорости УЗК | Да |
| Аккумулятор | Li-Pol 11.1В, 5000 mА/ч |
| Аналоговая фильтрация сигнала | Да |
| Внешнее питание | блок питания 220В AC |
| Временная Регулировка Чувствительности (ВРЧ) | диапазон до 70 дБ, 12 дб/мкс с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей |
| Время работы | не менее 10 часов работы от встроенного аккумулятора |
| Входной импенданс | 50 ом / 600 ом |
| Демпфирование | 25 ом / 50 ом/ 1000 Ом |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) |
| Диапазон рабочих температур | от -30 C до +55 C |
| Диапазон регулировки усиления | 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ |
| Диапазон скоростей | 1000 - 10 000 м/с |
| Дисплей | Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете |
| Дополнительная клавиша +dB | программируемая |
| Задержка | от -4 мкс до 1000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс |
| Задержка в призме | 0 - 100 мкс с шагом 0.01, 0.1, 1 мкс |
| Зондирующий импульс | радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5), и изменяемой частотой радиоимпульса |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК) |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0" |
| Интерфейс | USB |
| Использование TOFD | Нет |
| Использование сканеров | Нет |
| Кривая Амплитуда-Расстояние (АРК) | построение по 20 точкам, регулируемая по высоте |
| Максимальная длина контролируемого материала (сталь) | до 3000 мм (эхо-режим), 6000 мм (теневой режим) |
| Масса | 0,95 кг с аккумуляторами |
| Напряжение питания | 15В / 2,5А DC |
| Обработка изображения на экране после «заморозки» экрана | Полнофункциональная обработка и анализ |
| Отображение сигналов на экране (визуализация) | А-скан |
| Отсечка | компенсированная, 0 - 80% высоты экрана |
| Оценка размеров дефектов в режиме классического дефектоскопа | встроенные АРД диаграммы |
| Память | 200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Поддержка стандарта контроля сварных швов AWS D1.1 | Да, с автоматическим расчетом D1.1 Ratio |
| Развертка | мин.: 0 - 2 мкс (0 - 5,9 мм) макс.: 0 - 1000 мкс (0-5950 мм, сталь)) с шагом 0.01, 0.1, 1, 10, 100 |
| Размер (В x Ш x Д) | 205 мм x 160 мм x 43 мм |
| Разъемы преобразователей | 2 Lemo00 |
| Режимы работы АСД | дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние |
| Смена цветовых схем экрана под особенности зрения и условий освещенности | Да |
| Состояние | Новое |
| Сравнение с сохраненным эталонным сигналом | Автоматическое во всем диапазоне усиления |
| Усилитель | широкополосный: 0.5-20 МГц (-6 дБ) с возможностью выбора узкополосных фильтров |
| Функция АРД | построение по 20 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми |
| Цифровая фильтрация сигнала | Да |
| Частота повторений ЗИ | от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц |
| Язык меню | русский, английский |
Информация для заказа
- Цена: 3 732 700 ₸
