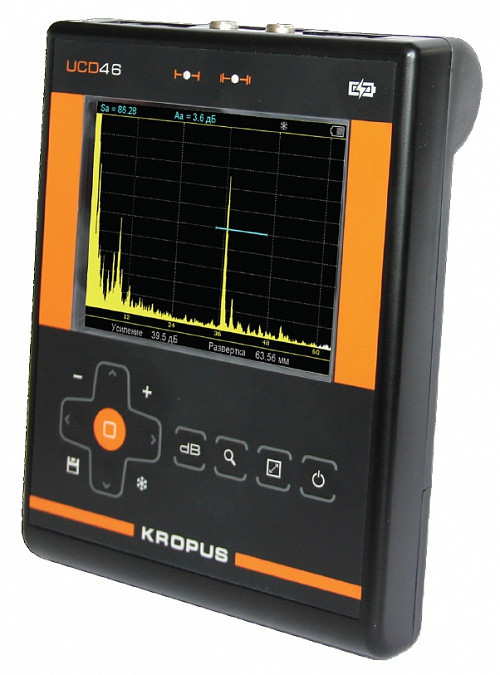

Ультразвуковой дефектоскоп УСД-46 Lite (стандартный комплект)
- Под заказ
- Код: KRP-E3417F34B40D
2 374 600 ₸
- +7 (778) 833-99-00Отдел продаж
- +7 (775) 110-41-00Отдел логистики
- +7 (727) 349-48-40Офис
Новый легкий и портативный (масса всего 870 г) универсальный ультразвуковой дефектоскоп УСД-46 Lite идеально подходит для дальних командировок и полевой работы. Основанный на мощной и проверенной временем схемотехнике предыдущего модельного ряда УД2В-П46, новый дефектоскоп обладает всеми преимуществами для любых задач ручной дефектоскопии:
|
Реализованный в ультразвуковом дефектоскопе УСД-46 алгоритм записи огибающей максимума сигнала позволяет построить огибающую запоминая только по одной точке в каждом зондирующем импульсе - по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля. Такой режим дает возможность получить, например, график движения максимума ультразвукового сигнала при поперечном сканировании дефекта в сварном соединении и оценить его условную протяженность, а также легко определить координаты отражателя при максимальной амплитуде отраженного сигнала. |
|
Прибор имеет удобную функцию протоколирования результатов. Каждый протокол ультразвукового контроля состоит из А-сигнала, огибающей максимума (если результат сохранен в этом режиме), цифрового значения результата измерения (амплитуда и координаты, расстояние по лучу и координаты или скорость УЗК), всех параметров работы прибора, даты, времени и имени результата, вводимого с клавиатуры прибора. Все результаты могут просматриваться и переименовываться в дальнейшем как в самом дефектоскопе, так и с помощью программного обеспечения на компьютере. Для этого предназначено специальное программное обеспечение, позволяющее полностью автоматизировать обработку результатов ультразвукового контроля, разделяя их по разным базам протоколов. Кроме этого, программа имеет функцию конструктора протоколов УЗ дефектоскопии, позволяющую самостоятельно создавать печатные формы протоколов любого вида в зависимости от требований конкретного пользователя. В ультразвуковом дефектоскопе реализован уникальный принцип обработки сигнала, позволяющий пользователю работать с "замороженным" (статичным) изображением сигнала, что намного упрощает работу оператора. В отличие от обычных дефектоскопов прибор УСД-46 оцифровывает сигнал не в экранном разрешении, а с максимальной для установленного частотного диапазона точностью. Это позволяет оператору, найдя требуемый сигнал, просто зафиксировать его кнопкой "заморозки", освободив руки, и после этого уже производить любые операции: изменять развертку, вводить задержку, пользоваться масштабированием сигнала в а-зоне ("электронная лупа"), менять положение зон контроля, работать с отсечкой и другими параметрами, сохранять результат. |
Состав комплекта :
Артикул | Наименование | Кол-во |
62141 | электронный блок УСД-46 со встроенным Li-Pol аккумулятором | 1 |
39015 | блок питания сетевой 15В / 220В | 1 |
62142 | защитный чехол с блендой и креплением на корпусе оператора | 1 |
50211 | кабель Lemo00-Lemo00 1,5м | 2 |
Преобразователь ультразвуковой (по выбору) | 4 | |
20250 | Кабель USB для связи с ПК | 1 |
Программное обеспечение на CD-диске | 1 | |
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 | |
60120 | Кейс для переноски | 1 |
Основные | |
---|---|
Производитель | Кропус |
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая |
Автоматическая калибровка диапазона контроля при заданной толщине шва | Да |
Автоматическая калибровка задержки в призме | по СО-3, V-2, образцу с отражателем |
Автоматическая калибровка скорости УЗК | Да |
Аккумулятор | встроенный, 11В, 5А/ч |
Аналоговая фильтрация сигнала | Да |
Внешнее питание | блок питания 220В AC |
Временная Регулировка Чувствительности (ВРЧ) | диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей |
Время работы | до 12 часов |
Входной импенданс | 50 ом / 600 ом |
Демпфирование | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки); А-скан |
Диапазон рабочих температур | от -25°C до +55°C |
Диапазон регулировки усиления | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
Диапазон скоростей | 1000 - 9999 м/с |
Дисплей | Цветной высококонтрастный, TFT 320 х 240 точек, (115 х 85 мм). Специальная функция для работы на ярком солнечном свете |
Дополнительная клавиша +dB | программируемая |
Задержка | от -0,5 мкс до 994.5 мкс |
Задержка в призме | 0 - 100 мкс с точностью 0,01 мкс |
Зондирующий импульс | радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты) |
Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. |
Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала (AWS D1.1), в дБ относительно кривой амплитуда-расстояние |
Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
Интерфейс | USB |
Кривая Амплитуда-Расстояние (АРК) | построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ) |
Максимальная длина контролируемого материала (сталь) | до 2975 мм (эхо-режим), 5950 мм (теневой режим) |
Масса | 0,87 кг с аккумулятором |
Напряжение питания | 9В / 2,5А DC |
Обработка изображения на экране после «заморозки» экрана | Полнофункциональная обработка и анализ |
Отсечка | компенсированная, 0 - 80% высоты экрана |
Память | 100 настроек с А-сигналом и названием, 100 настроек типовых преобразователей; 1000 (50 файлов по 25) протоколов контроля |
Поддержка стандарта контроля сварных швов AWS D1.1 | только запись референсного сигнала |
Развертка | мин.: 0 - 1,37 мкс (0-4,1мм) макс.: 0 - 1000 мкс (0-2975мм, сталь) |
Размер (В x Ш x Д) | 205 мм x 160 мм x 43 мм |
Разъемы преобразователей | 2 х Lemo 00 |
Режимы работы АСД | дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние |
Смена цветовых схем экрана под особенности зрения и условий освещенности | Да |
Согласование с ПЭП сторонних производителей | 7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН |
Сравнение с сохраненным эталонным сигналом | Автоматическое во всем диапазоне усиления |
Усилитель | широкополосный 0.5-20 МГц (-6 дБ) 4 диапазонных узкополосных фильтра |
Функция АРД | Нет |
Цифровая фильтрация сигнала | Да |
Частота повторений ЗИ | до 400 Гц в режиме максимальной частоты; специальный режим 40 Гц |
Язык меню | русский, английский |
- Цена: 2 374 600 ₸
