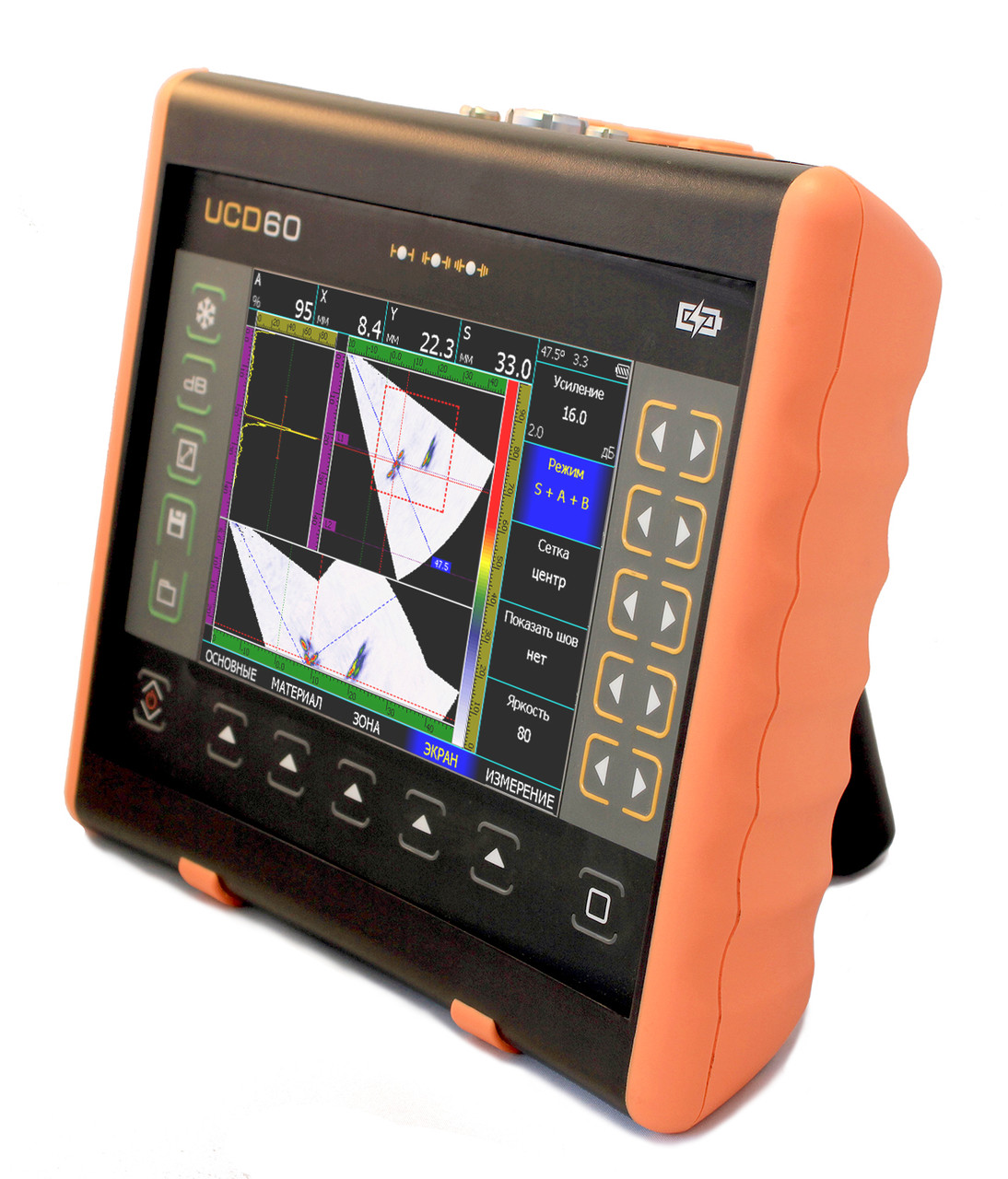

УСД-60ФР ( ФАР дефектоскоп + классический дефектоскоп)

УСД-60ФР ( ФАР дефектоскоп + классический дефектоскоп)
влево
  • УСД-60ФР ( ФАР дефектоскоп + классический дефектоскоп), фото 2
  • УСД-60ФР ( ФАР дефектоскоп + классический дефектоскоп), фото 3
  • УСД-60ФР ( ФАР дефектоскоп + классический дефектоскоп), фото 4
  • УСД-60ФР ( ФАР дефектоскоп + классический дефектоскоп), фото 5
  • УСД-60ФР ( ФАР дефектоскоп + классический дефектоскоп), фото 6
  • УСД-60ФР ( ФАР дефектоскоп + классический дефектоскоп), фото 7
вправо
  • Под заказ
  • Код: KRP-E3411EBBBD83
clockОтправка с 14 августа 2024

9 737 300 ₸

УСД-60ФР ( ФАР дефектоскоп + классический дефектоскоп)
УСД-60ФР ( ФАР дефектоскоп + классический дефектоскоп)Под заказ
9 737 300 ₸
+7 (778) 833-99-11
Отдел продаж
  • +7 (778) 833-99-00
    Отдел продаж
  • +7 (775) 110-41-00
    Отдел логистики
  • +7 (727) 349-48-40
    Офис
+7 (778) 833-99-11
Отдел продаж
  • +7 (778) 833-99-00
    Отдел продаж
  • +7 (775) 110-41-00
    Отдел логистики
  • +7 (727) 349-48-40
    Офис
возврат товара в течение 14 дней по договоренности


Революционный ультразвуковой дефектоскоп на фазированных решетках УСД-60ФР впервые совмещающий использование классических преобразователей ФР с математической обработкой сигналов по методу цифровой фокусировки. Сбор А-сканов всех комбинаций приемных и передающих элементов (полный опрос матрицы - FMC/Full Matrix Capture) и обработка сигналов с использованием технологий полной фокусировки (TFM/Total Focusing Method) позволили отказаться от необходимости ручной фокусировки лучей оператором на различные глубины, т.к. изображение автоматически сфокусировано в каждую точку S-скана.

В результате симбиоза новейших технологий в приборе массой всего 1,4 кг удалось, с использованием стандартных 16-ти элементных фазированных решеток, получить высочайшую разрешающую способности и качество картинки, ранее доступные только на дорогих 32-х и 64-х канальных преобразователях.

Уникальная технология расчета всех лучей по геометрии призмы позволяет оператору быстро загрузить необходимое сочетание ФР преобразователя и модели призмы, получив таким образом уже предварительно просчитанную по всем лучам картину сканирования, с точными координатами отражателей по всему S-скану.

Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Помимо традиционных функций, дефектоскоп имеет вход 2-х координатного энкодера, позволяющий подключать различные сканеры для построения C-, B- и других сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

Наличие конструктора сварного шва и режима учета реальной геометрии сварного соединения изделия позволяет сделать контроль удобным и наглядным. Возможность выравнивания чувствительности по всем углам, а также установки опорного уровня сигнала с привязкой к площади эталонного отражателя, позволяют сразу оценивать эквивалентную площадь дефекта.



Серия дефектоскопов УСД-60.хх включает как классическую версию дефектоскопа, так и многоканальные версии и приборы с фазированными решетками. Серия внесена в реестр средств измерений Российской Федерации (Свидетельство об утверждении типа RU.C.27.004A №71747, Описание типа средства измерения)


Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.


Состав комплекта :

Артикул Наименование Кол-во
62512 электронный блок УСД-60ФР со встроенным Li-ion аккумулятором 1
предустановленное ПО - "Классический УЗ дефектоскоп" 1
предустановленное ПО - "УЗ дефектоскоп с ФАР" 1
39015 блок питания сетевой 15В / 220В 1
60111 защитный чехол с блендой и креплением на корпусе оператора 1
16-ти элементный преобразователь ФР стандартный 4 или 5 МГц 1
Призма для ФАР наклонная 55град. 1
Призма для ФАР прямая 1
50211 кабель Lemo00-Lemo00 1,5м 2
Преобразователь ультразвуковой одноканальный (по выбору) 4
20250 Кабель USB для связи с ПК 1
Программное обеспечение на CD-диске 1
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1
60120 Кейс для переноски 1
Характеристики
Основные
ПроизводительКропус
Страна производительРоссия
Пользовательские характеристики
B-сканВ-скан по датчику оборотов в режиме одноканального дефектоскопа, Отображение реальной геометрии сварного шва (True-to-geometry imaging) в режиме ФАР
Автоматическая Сигнализация Дефектов (АСД)световая для каждой зоны отдельно и звуковая
Автоматическая калибровка диапазона контроля при заданной толщине шваДа
Автоматическая калибровка задержки в призмепо СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей
Автоматическая калибровка скорости УЗКДа
АккумуляторLi-ion 10.8В, 5000 mА/ч
Алгоритм обработки сигнала ФРЦифровая фокусировка сигнала c полным сбором матрицы (FMC) и использованием технологии TFM
Алгоритм поиска дефекта в зоне контроля в режиме ФРАвто по максимуму амплитуды сигнала в зоне, авто по максимуму амплитуды сигнала на выбранном луче, вручную
Аналоговая фильтрация сигналаДа
Внешнее питаниеблок питания 220В AC
Возможности самодиагностикиПолная диагностика всех элементов преобразователя, построение диаграмм разброса чувствительности, диагностика работы коммутатора
Временная Регулировка Чувствительности (ВРЧ)диапазон до 70 дБ, 12 дб/мкс с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей
Время работыне менее 10 часов работы от встроенного аккумулятора
Входной импенданс50 ом / 600 ом
Выравнивание чувствительности по глубине в режиме ФРВРЧ, до 10дБ/мкс, с точностью 0.01дБ/мкс
Выравнивание чувствительности по углам при сканировании в режиме ФР2D коррекция (10 линий по глубине, 20 точек коррекции по углу каждая)
Вычисление координат отражателей на S-сканеАвтоматическое во всем диапазоне S-scana, с использованием математической модели призмы в памяти дефектоскопа, точность определения координат до 0.1мм
Демпфирование25 ом / 50 ом/ 1000 Ом
Детектированиеположительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Диапазон рабочих температурот -30 C до +55 C
Диапазон регулировки усиления100 дБ, с шагом 0.5, 1, 2, 6 и 10 дБ
Диапазон скоростей100 - 10 000 м/с
ДисплейЦветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
Дополнительная клавиша +dBпрограммируемая
Задержкаот -4 мкс до 1000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Задержка в призме0 - 100 мкс с шагом 0.01, 0.1, 1 мкс
Зондирующий импульсрадиоимпульс амплитудой 50 В, с регулируемым числом периодов (0,5-5) и изменяемой частотой радиоимпульса
Зоны контроляв режиме ФР: прямоугольная зона для выделения участка сигнала на S-скане с точностью установки границ до 0.1мм; в классическом режиме: две независимых зоны
Измерение амплитудыв процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, по АРК (DAC)
Измерение временных интерваловот 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"
ИнтерфейсUSB
Использование TOFDОдноканальный TOFD с записью по датчику пути или по времени
Использование сканеровЛюбые 2-х координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа
Конструктор геометрии сварного соединенияВстроенный помощник, отображение разделки шва на изображении скана
Кривая Амплитуда-Расстояние (АРК)построение по 20 точкам, регулируемая по высоте
Максимальная длина контролируемого материала (сталь)до 3000 мм (эхо-режим), 6000 мм (теневой режим)
Масса1,4 кг с аккумуляторами
Напряжение питания15В / 2,5А DC
Настройка параметров ФР преобразователяАвтоматическая из энергонезависимой памяти прибора
Обновление встроенного ПОСамостоятельно пользователем по USB
Обработка изображения на экране после «заморозки» экранаПолнофункциональная обработка и анализ
Одновременное отображение сигналов на экране в режиме ФР в ручном режимеS-скан А-скан + S-скан, А-скан + B-скан S-скан + B-скан, А-скан + S-скан + B-скан
Определение линейных размеров между отражателями по S-сканупо двум маркерам, устанавливаемым вручную или автоматически
Отображение сигналов на экране (визуализация)А-скан, B-scan, С-скан, D-скан, S-скан, L-скан, TOFD
Отсечкакомпенсированная, 0 - 80% высоты экрана
Оценка размеров дефектов в режиме классического дефектоскопавстроенные АРД диаграммы
Память200 настроек с А-сигналом 1000 протоколов контроля и результатов сканирования
Поддержка стандарта контроля сварных швов AWS D1.1Да, с автоматическим расчетом D1.1 Ratio
Разверткамин.: 0 - 2 мкс (0 - 5,9 мм) макс.: 0 - 1000 мкс (0-5950 мм, сталь)) с шагом 0.01, 0.1, 1, 10, 100
Размер (В x Ш x Д)200 мм x 225 мм x 80 мм
Разъемы преобразователей2 Х Lemo 00,1 Х Lemo 2B.326
Регулировка рабочей апертуры4, 8 и 16 активных элементов
Регулировка шага сканирования по углуот 0,3 до 2 град
Режим сканирования ФРS-скан (секторное сканирование), L-скан (линейное сканирование с постоянным углом)
Режимы работы АСДдефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Смена цветовых схем экрана под особенности зрения и условий освещенностиДа
СостояниеНовое
Сравнение с сохраненным эталонным сигналомАвтоматическое во всем диапазоне усиления
Тип используемых ФРлюбые классические 16-ти канальные преобразователи с ФР
Усилительширокополосный: 0.1-20 МГц, с возможностью выбора узкополосных фильтров
Функция АРДпостроение по 20 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Цифровая фильтрация сигналаДа
Частота повторений ЗИот 50 до 500Гц с шагом 1, 5, 10 и 100 Гц в классическом режиме. В режиме ФР устанавливается автоматически в зависимости от заданных параметров
Язык менюрусский, английский
