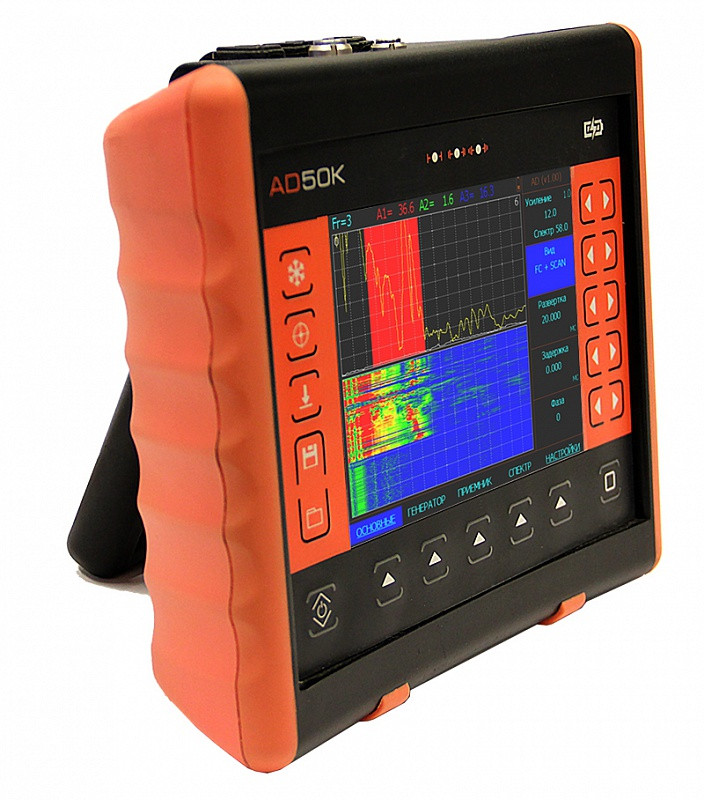

Акустический импедансный дефектоп АД-50К (полный к-т, импедансый + метод свободных колебаний+вихретоковый
- Под заказ
- Код: KRP-BF42AA3ED1FD
Отправка с 31 декабря 20246 843 200 ₸
Акустический импедансный дефектоп АД-50К (полный к-т, импедансый + метод свободных колебаний+вихретоковыйПод заказ
6 843 200 ₸
+7 (778) 833-99-11
Отдел продаж-общий
- +7 (775) 110-41-00Отдел логистики
- +7 (727) 349-48-40Офис
возврат товара в течение 14 дней по договоренности
Дефектоскоп АД-50К - это совершенное средства контроля для всей гаммы современных композитных материалов с возможностью реализации и комбинирования различных методов контроля. Схема дефектоскопа имеет четыре генератора и позволяет работать как в импульсном, так и непрерывном режиме возбуждения преобразователя.
Дефектоскоп композитных материалов АД-50К реализует импедансный, вихретоковый и метод свободных колебаний. Такая универсальность позволяет решать ему все многообразие задач по контролю:
- поиск расслоений в композитных материалов, находящихся на различной глубине.
- оценка глубины залегания расслоений
- поиск непроклея сотовых конструкций
- поиск объемных дефектов и трещин в углепластиках и прочих электропроводящих материалах;
- оценка электропроводности углепластиков;
- измерение толщины покрытий на углепластиках.
Память прибора позволяет сохранять сигнал, его спектральную характеристику, параметры настройки и результаты измерения.
Акустический дефектоскоп АД-50К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) и вихретоковых преобразователей.
Дефектоскоп АД-50К сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Легкий вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.
Дефектоскоп композитных материалов АД-50К реализует импедансный, вихретоковый и метод свободных колебаний. Такая универсальность позволяет решать ему все многообразие задач по контролю:
- поиск расслоений в композитных материалов, находящихся на различной глубине.
- оценка глубины залегания расслоений
- поиск непроклея сотовых конструкций
- поиск объемных дефектов и трещин в углепластиках и прочих электропроводящих материалах;
- оценка электропроводности углепластиков;
- измерение толщины покрытий на углепластиках.
Память прибора позволяет сохранять сигнал, его спектральную характеристику, параметры настройки и результаты измерения.
Акустический дефектоскоп АД-50К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) и вихретоковых преобразователей.
Дефектоскоп АД-50К сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Легкий вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.
Комплект для проведения контроля импедансным, вихретоковым методами и методом свободных колебаний
Состав комплекта :
| Артикул | Наименование | Кол-во |
| 61550 | электронный блок АД-50К со встроенным Li-ion аккумулятором | 1 |
| 39015 | блок питания сетевой 15В / 220В | 1 |
| 60111 | защитный чехол с блендой и креплением на корпусе оператора | 1 |
| 61518 | преобразователь импедансный совмещенный SP-SCAN-15 | 1 |
| 61517 | преобразователь импедансный раздельно-совмещенный RS4015K | 1 |
| 63129 | преобразователь вихретоковый ПВДТ-500-7Р | 1 |
| 61514 | преобразователь ударный с микрофонным приемником UDM-60 | 1 |
| 61513 | преобразователь ударный с микрофонным приемником UDP-60 | 1 |
| 63162 | кабель соединительный Lemo B6 - Lemo B6 | 1 |
| 63181 | кабель соединительный Lemo B10 - Lemo B10 | 1 |
| 20250 | Кабель USB для связи с ПК | 1 |
| | Образец для проверки работоспособности СО-91 | 1 |
| | Программное обеспечение на CD-диске | 1 |
| | Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической калибровки) | 1 |
| 60120 | Кейс для переноски | 1 |
Характеристики
| Основные атрибуты | |
|---|---|
| Производитель | Кропус |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Автоматическая Сигнализация Дефектов (АСД) | световая и звуковая, индивидуальная логика определения дефекта в зоне |
| Автоматическая балансировка преобразователя | Да |
| Время работы от аккумуляторов | не менее 8 часов |
| Диапазон рабочих температур | от -30 C до +55 C |
| Диапазон рабочих частот | от 50 Гц до 2 МГц |
| Дисплей | Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет |
| Дифференциальный режим | Да |
| Зоны контроля | три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области |
| Импульс возбуждения | комбинированный - радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется |
| Интерфейс | USB |
| Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора | 20±1В |
| Максимальная глубина обнаружения дефекта | зависит от частоты, типа преобразователя и свойств материала |
| Масса | 1,5 кг с аккумуляторами |
| Минимальный размер обнаруживаемого дефекта | зависит от частоты, типа преобразователя и свойств материала |
| Общий диапазон регулировки усиления сигнала на входе | 110 дБ |
| Оконные функции | прямоугольная, Хэмминга, Хеннинга, Блэкмана |
| Отображение сигнала | радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад" |
| Память | 100 настроек 1000 протоколов контроля |
| Питание дефектоскопа | Аккумулятор UCD-52. Li-ion 10.8 В, 5000 mА/ч или внешний блок питания 15В DC |
| Предел допускаемой относительной погрешности установки частоты возбуждения преобразователя | 0.1 % |
| Раздельная регулировка усиления сигнала | Предварительный усилитель: 0 - 70 дБ ; Усиление в спектральной области: 0 - 100 дБ |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм |
| Разъем подключения преобразователей | LEMO FGG.1B 6 pin + 10 pin |
| Реализуемые методы контроля | импедансный; свободных колебаний; вихретоковый |
| Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот | от 1 до 40 кГц |
| Состояние | Новое |
| Тип приемника | линейный, квадратурный, согласованный |
| Типы используемых преобразователей | импедансный раздельно-совмещенный; импедансный совмещенный; ударный с микрофонным приемником; ударный с пьезоэлектрическим приемником; вихретоковый |
| Шаг регулировки усиления | 0.1 - 1 - 2 - и 10 дБ |
Информация для заказа
- Цена: 6 843 200 ₸
