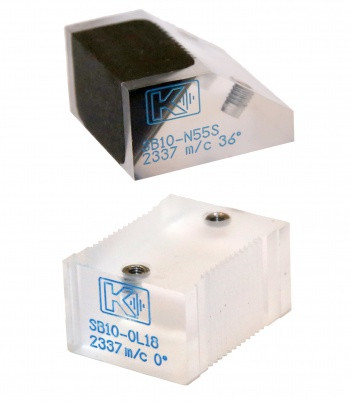

SB10-N55S-J110 (угол 55 град., диам. 110мм)
влевовправо
Призмы для использования с фазированными антенными решетками в корпусе типа B10: 5L16-1x10-B10, 4L16-1x10-B10 и др.
Материал призмы : Rexolite
Выпускаются в версии для ручного контроля и в версии IHC со штуцерами подачи жидкости и твердосплавными вставками для автоматизированного (механизированного) контроля
Материал призмы : Rexolite
Выпускаются в версии для ручного контроля и в версии IHC со штуцерами подачи жидкости и твердосплавными вставками для автоматизированного (механизированного) контроля
Контактная поверхность - 32х43мм
Высота - 18мм
4 твердосплавных элемента для защиты от истирания
2 штуцера подачи акустической жидкости
Угол призмы - 36 градусов
Угол распространения УЗ колебаний (сталь) - 55 градусов
Высота - 18мм
4 твердосплавных элемента для защиты от истирания
2 штуцера подачи акустической жидкости
Угол призмы - 36 градусов
Угол распространения УЗ колебаний (сталь) - 55 градусов
Характеристики
Основные атрибуты | |
---|---|
Производитель | Кропус |
Страна производитель | Россия |
Пользовательские характеристики | |
Габаритные размеры (ДхШхВ) | SB10-Nxx: 32 х 33,5 х 18 мм; SB10-Nxx-IHC: 32 х 43 х 32 мм; SB10-0: 33,5 x 20 х 18 мм |
Контактная поверхность | SB10-Nxx: 32 х 26 мм; SB10-Nxx-IHC: 32 х 43 мм; SB10-0: 33,5 x 20 мм |
Материал призмы | Rexolite |
Минимальная контактная поверхность под установку преобразователя | 33,5 х 20 мм |
Расстояние между центрами элементов крепления | 25 мм |
Состояние | Новое |
Тип совместимого корпуса | B10 |
Тип элементов крепления | 2 х винт М2 |
Информация для заказа
- Цена: 116 600 ₸
