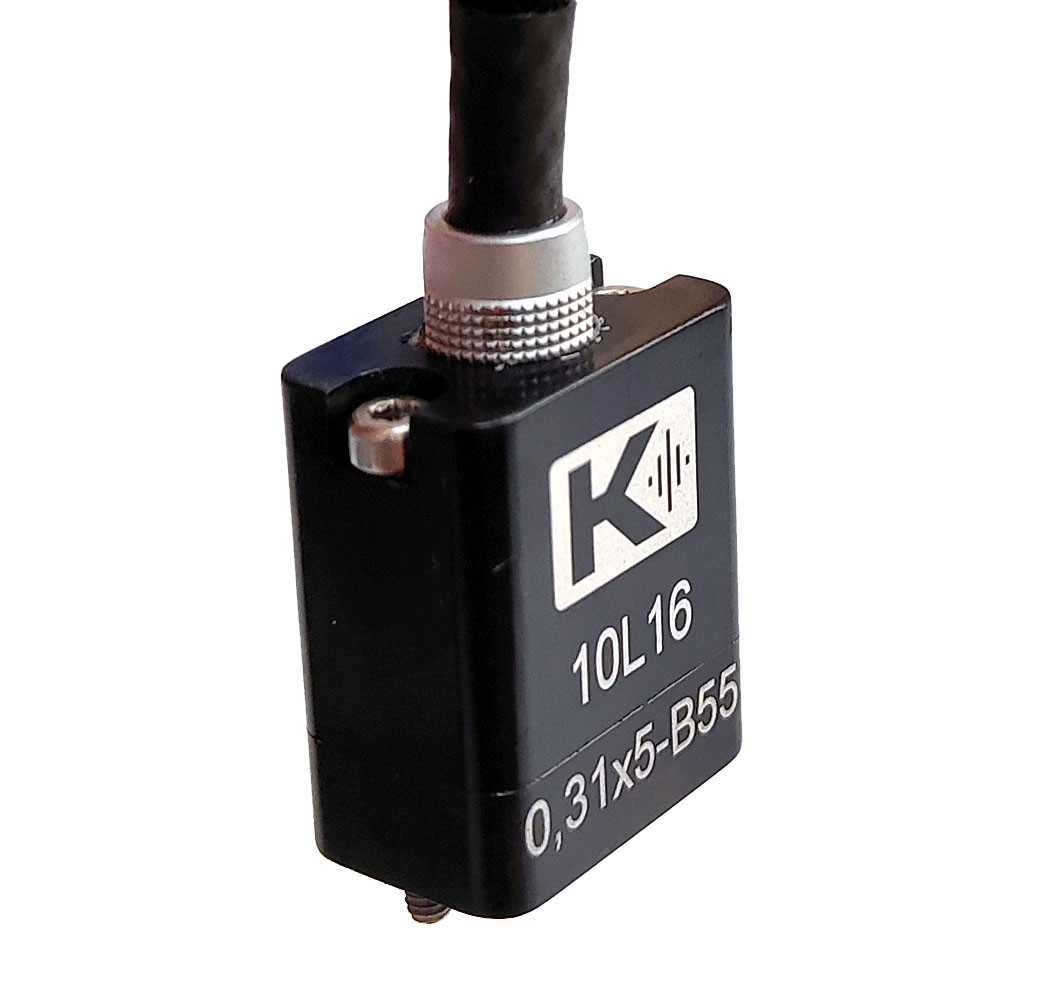

10L16-0.31х5-B55 фазированная решетка, 16 эл, 10 МГц

Ультразвуковая миниатюрная линейная фазированная антенная решетка с частотой 10МГц и размером 0.31х5 мм для УЗ дефектоскопов
Миниатюрный корпус и оптимальная чувствительность для контроля сварных соединений малого диаметра и малой толщины.
Согласующий слой оптимального рассчитан для материала Rexolite.
Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z

Частота УЗК
10 МГц
Количество элементов
16Расстояние между центрами соседних элементов (р)
0,31 мм
Расстояние между элементами (g)
0,1 мм
Длина элемента (W)
5 мм
Ширина элемента (e)
0,8 мм
Апертура (A)
4,9 мм
Тип кабельного разъема
LEMO FGG.2B.326.CLAD42ZТип кабеля16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
Наружная оболочка
наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм
Усилие на разрыв
12 кг
Температурное воздействие , выдерживаемое наружной оболочкой
от -50 до +125 С
Стойкость с УФ излучению
высокая
Химическая стойкость
растворители, нефть, масло, соленая вода
Длина кабеля
по заказу
Контактная поверхность
11х17 мм
Крепежные элементы к призме
2 х винт М2
Расстояние между центрами крепежных отверстий
13,5мм Тип используемых призм
SB55
Габаритные размеры корпуса (ДХШхВ)
17х11х25 мм
Миниатюрный корпус и оптимальная чувствительность для контроля сварных соединений малого диаметра и малой толщины.
Согласующий слой оптимального рассчитан для материала Rexolite.
Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z
Миниатюрный корпус размера B55. Призма для работы преобразователя - SB55

Частота УЗК
10 МГц
Количество элементов
16Расстояние между центрами соседних элементов (р)
0,31 мм
Расстояние между элементами (g)
0,1 мм
Длина элемента (W)
5 мм
Ширина элемента (e)
0,8 мм
Апертура (A)
4,9 мм
Тип кабельного разъема
LEMO FGG.2B.326.CLAD42ZТип кабеля16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
Наружная оболочка
наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм
Усилие на разрыв
12 кг
Температурное воздействие , выдерживаемое наружной оболочкой
от -50 до +125 С
Стойкость с УФ излучению
высокая
Химическая стойкость
растворители, нефть, масло, соленая вода
Длина кабеля
по заказу
Контактная поверхность
11х17 мм
Крепежные элементы к призме
2 х винт М2
Расстояние между центрами крепежных отверстий
13,5мм Тип используемых призм
SB55
Габаритные размеры корпуса (ДХШхВ)
17х11х25 мм
Наименование | Артикул | Цена | ||||||
10L16-0,31x5-B55 (интег.кабель, LEMO, 2м) | 62564 | 242 000 руб. | | - + | В корзинуВ корзине | Купить в 1 клик | ||
Интегрированный коаксиальный кабель длиной 2м, 110 пф/м, 50 Ом Разъем LEMO FGG.2B.326.CLAD42Z |

Частота УЗК
10 МГц
Количество элементов
16Расстояние между центрами соседних элементов (р)
0,31 мм
Расстояние между элементами (g)
0,1 мм
Длина элемента (W)
5 мм
Ширина элемента (e)
0,8 мм
Апертура (A)
4,9 мм
Тип кабельного разъема
LEMO FGG.2B.326.CLAD42ZТип кабеля16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
Наружная оболочка
наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм
Усилие на разрыв
12 кг
Температурное воздействие , выдерживаемое наружной оболочкой
от -50 до +125 С
Стойкость с УФ излучению
высокая
Химическая стойкость
растворители, нефть, масло, соленая вода
Длина кабеля
по заказу
Контактная поверхность
11х17 мм
Крепежные элементы к призме
2 х винт М2
Расстояние между центрами крепежных отверстий
13,5мм Тип используемых призм
SB55
Габаритные размеры корпуса (ДХШхВ)
17х11х25 мм
Характеристики
Основные атрибуты | |
---|---|
Производитель | Кропус |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |
Информация для заказа
- Цена: 9 990 ₸
