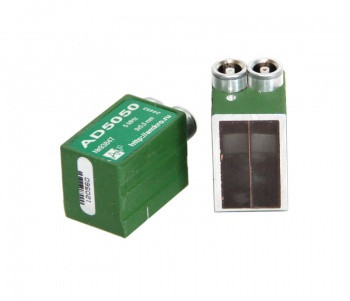

ADK5050 - наклонный р/с преобразователь с частотой 5 МГц и углом ввода 50 град.
- Под заказ
- Код: KRP-B016A8202E90
Отправка с 04 ноября 2024
30 800 ₸
+7 (778) 833-99-11
Отдел продаж
- +7 (778) 833-99-00Отдел продаж
- +7 (775) 110-41-00Отдел логистики
- +7 (727) 349-48-40Офис
возврат товара в течение 14 дней по договоренности
Преобразователь наклонный раздельно-совмещенный поперечных волн. Маркировка по ГОСТ: П122-5-ХХ, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20. Номинальная частота 5 МГц Размер пьезоэлемента 9х5,5 мм. Разъем - 2хLemo00. Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Форма сигнала и спектр преобразователя ADK5065
Эхо-сигнал от дефекта типа "зарубка" 1х1,3мм в образце толщиной 4мм (УЗ дефектоскоп УСД-60)
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.
Обозначение по ГОСТ: П122-5-50
Частота 5 МГц.
Угол ввода в сталь 50º.
Стрела - 9 мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
Частота 5 МГц.
Угол ввода в сталь 50º.
Стрела - 9 мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
Характеристики
Основные атрибуты | |
---|---|
Производитель | Кропус |
Страна производитель | Россия |
Пользовательские характеристики | |
Встроенный согласующий элемент | индуктивность |
Габаритные размеры (ШхДхВ) | 16 х 26 х 19 мм |
Материал корпуса | алюминий с покрытием SoftTouch |
Материал призмы | орстекло |
Номинальная частота преобразователя | 5 МГц ± 10% |
Обозначение по ГОСТ | П122-5-ХХ (где XX - угол ввода поперечной волны в сталь) |
Размер контактной поверхности | 16х25 мм |
Размер пьезокерамического элемента | 9х5,5 мм |
Разъем подключения | 2 х Lemo00 |
Состояние | Новое |
Тип | контактный, наклонный, раздельно-совмещенный, поперечных волн |
Тип излучаемых волн | поперечные |
Информация для заказа
- Цена: 30 800 ₸
