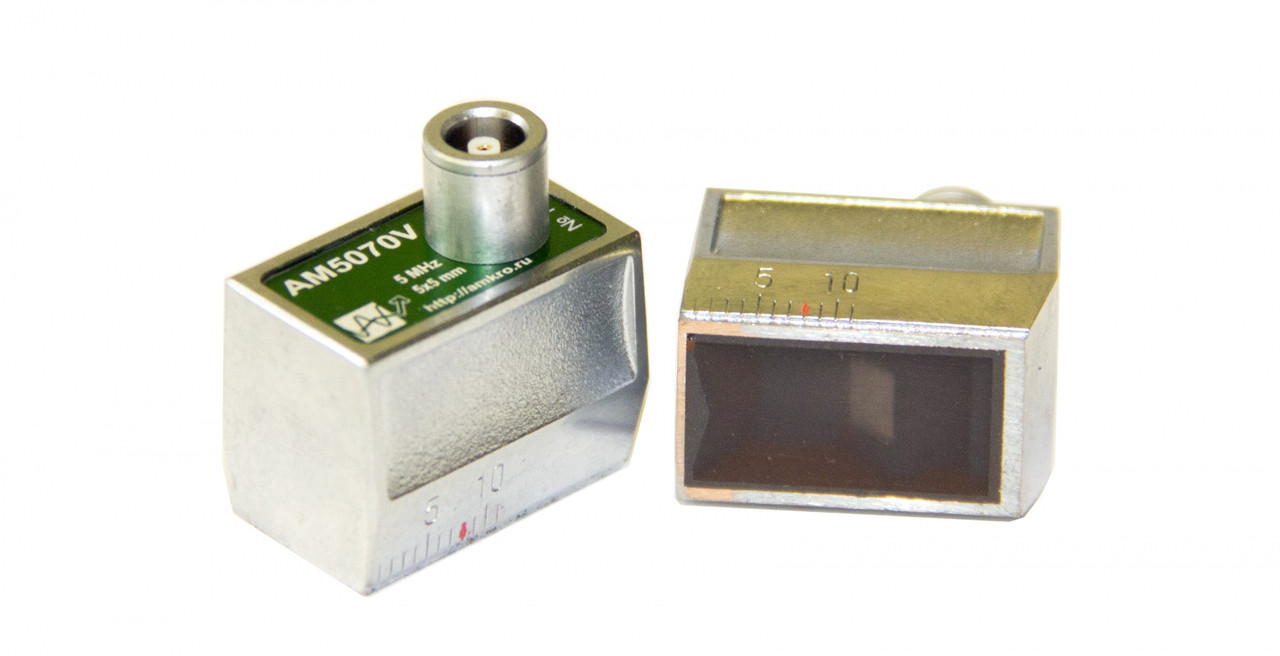

AM5075V - преобразователь ультразвуковой 5,0 МГц с углом ввода 75 градусов
- Под заказ
- Код: KRP-70C1750BA439
Отправка с 31 декабря 2024
39 400 ₸
+7 (778) 833-99-11
Отдел продаж-общий
- +7 (775) 110-41-00Отдел логистики
- +7 (727) 349-48-40Офис
возврат товара в течение 14 дней по договоренности
Преобразователь наклонный совмещенный малогабаритный поперечных волн в корпусе повышенной износостойкости с вертикальным расположением разъема подключения. Маркировка по ГОСТ: П121-5-ХХ-МВ, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20 Номинальная частота 5 МГц Размер пьезоэлемента 5х5 мм Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Форма сигнала и спектр преобразователя AM5070V
Эхо-сигнал преобразователя AM5070V от дефекта типа "зарубка" 2х1мм в образце толщиной 6мм (УЗ дефектоскоп УСД-60)
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно пр
Обозначение по ГОСТ: П121-5-75-МВ
Частота 5 МГц.
Угол ввода в сталь 75º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
Частота 5 МГц.
Угол ввода в сталь 75º.
Стрела - мм.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
Характеристики
Основные | |
---|---|
Производитель | Кропус |
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
Встроенный согласующий элемент | индуктивность |
Габаритные размеры (ШхДхВ) | 15 х 25 х 25 мм |
Материал корпуса | латунь с гальваническим покрытием |
Материал призмы | орстекло |
Номинальная частота преобразователя | 5 МГц ± 10% |
Обозначение по ГОСТ | П121-5-ХХ-МВ (где XX - угол ввода поперечной волны в сталь) |
Размер контактной поверхности | 13х22,5 мм |
Размер пьезокерамического элемента | 5х5 мм |
Разъем подключения | Lemo 00.250 |
Тип излучаемых волн | поперечные |
Информация для заказа
- Цена: 39 400 ₸
