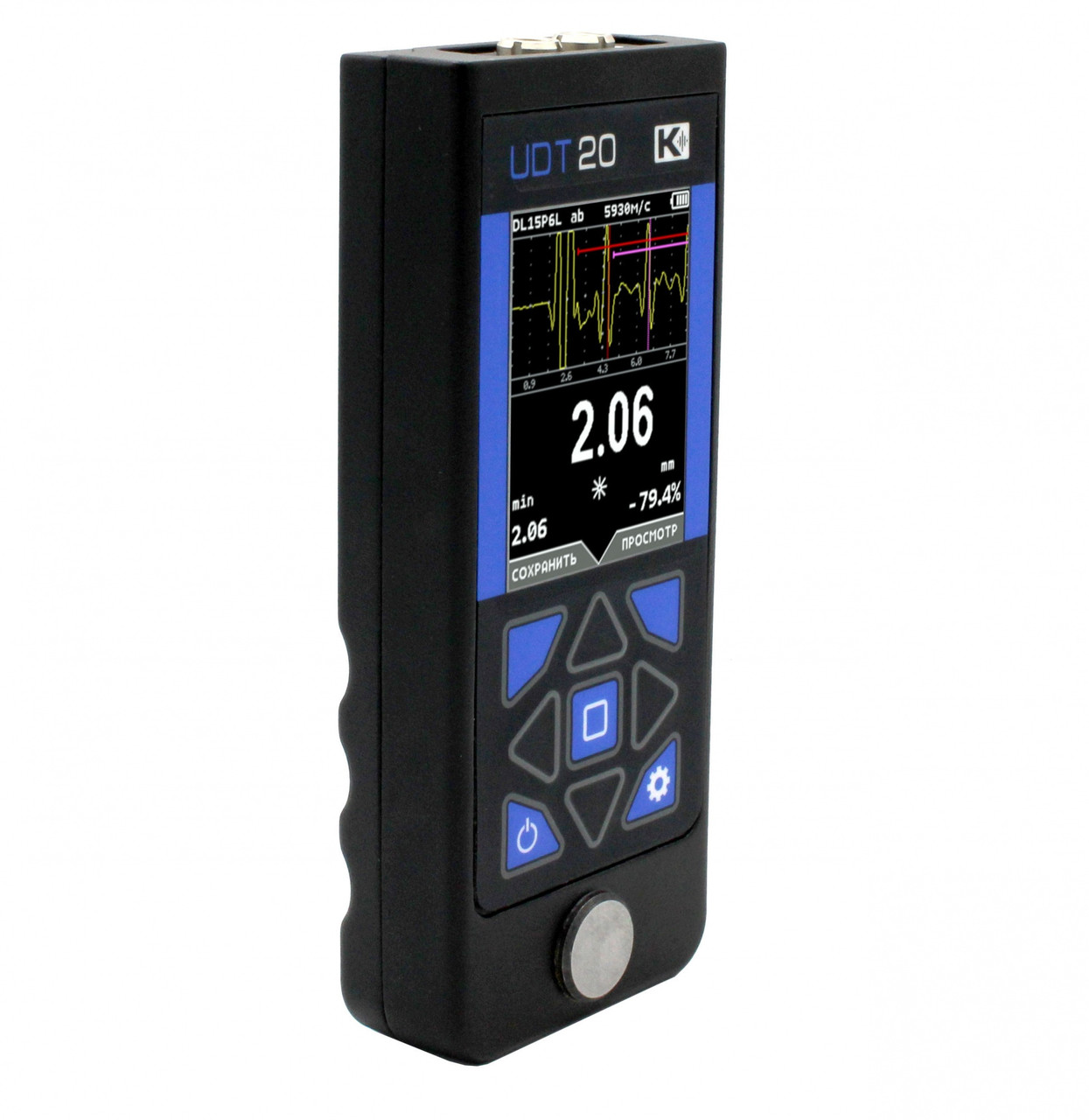

УДТ-20, ультразвуковой толщиномер с А-сканом (базовый комплект)
влевовправо
- Под заказ
- Код: KRP-5609E69ABC3E
Отправка с 20 мая 20241 015 500 ₸
УДТ-20, ультразвуковой толщиномер с А-сканом (базовый комплект)Под заказ
1 015 500 ₸
+7 (778) 833-99-11
Отдел продаж
- +7 (778) 833-99-00Отдел продаж
- +7 (775) 110-41-00Отдел логистики
- +7 (727) 349-48-40Офис
возврат товара в течение 14 дней по договоренности
Высокоточный универсальный ультразвуковой толщиномер с А- и В- сканами. Наличие реального сигнала на экране позволяет исключить типичные ошибки при измерении толщины с помощью УЗК и повысить точность измерения.
В-скан позволяет построить точный и визуально наглядный профиль дна изделия.
Толщиномер реализует различные возможности контроля толщины - высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", измерение толщины металла под покрытиями и пр.
С толщиномером УДТ-20 можно использовать любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного (в т.ч. с линиями задержки), так и раздельно-совмещенного (раздельного) типа.
Сертификат Госстандарта России RU.C.27.003.A №43062, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.
 | Высокоточное измерение по "переходу через ноль", два независимых строба и новейший малошумящий приемник позволяют проводить прецизионные измерения с совмещенными преобразователями в режиме "эхо-эхо", в том числе под различными покрытиями. | |
 | В режиме настройки доступен весь спектр возможностей по регулировке усиления приемного тракта, АРУ, ВРЧ, параметров генератора и приемника, калибровке задержке в призме и скорость в материале и прочее. | |
 | Режим "ЦИФРА" позволяет убрать с экрана лишнюю информацию для типовых традиционных применений, превращая технически совершенный прибор в простое в обращении средство контроля | |
 | В режим "ТАБЛИЦА" пользователь может создать любую табличную матрицу для контроля крупногабаритных типовых изделий по контрольным точкам разметки. Данная совокупность результатов может быть передана в ПК для последующего статистического анализа. | |
 | В режиме Б-скана отображается реальный профиль дна изделия с фиксацией минимума сигнала за все время сканирования. Данная возможность позволяет быстро сканировать крупные площади, обращая внимание лишь на показания сигнализации при выходе допустимой толщины за заданные оператором границы. | |
 | Уникальная схема прибора позволяет подключать любые пользовательские преобразователи от любых других толщиномеров, что избавляет пользователя от строгой привязки к ограниченному набору преобразователей одного производителя. Теперь вы можете использовать любые имеющиеся в лаборатории или доступные на рынке типы преобразователей, расширяя возможности применения толщиномера. Просто подключите преобразователь, укажите прибору имеющиеся образцы толщины вашего материала и легко откалибруйте прибор на этих образцах, скомпенсировав V-образность. В пользовательском режиме доступен выбор любой частоты преобразователя, мощность генератора и другие возможности. |
Состав комплекта :
| Артикул | Наименование | Кол-во |
| 62356 | электронный блок УДТ-20 со встроенным Li-Pol аккумулятором | 1 |
| 62352 | защитный чехол | 1 |
| 39008 | блок питания / зарядное устройство 5В / 220В | 1 |
| 27215 | преобразователь ультразвуковой DTВ5012 | 1 |
| 27521 | преобразователь ультразвуковой DT1006 | 1 |
| 50221 | кабель соединительный двойной 2Lemo00-2Lemo00 | 1 |
| | Диск с программным обеспечением | 1 |
| | Инструкция по эксплуатации | 1 |
| | Свидетельство о первичной метрологической поверке | 1 |
| 64150 | Сумка фирменная для переноски и хранения | 1 |
Характеристики
| Основные | |
|---|---|
| Производитель | Кропус |
| Страна производитель | Россия |
| Состояние | Новое |
| Пользовательские характеристики | |
| АРУ | до 30 дБ |
| Автовыключение подсветки | 30 сек, 60 сек, 120 сек или выкл. |
| Автовыключение толщиномера | 3 мин, 5 мин, 10 мин или выкл. |
| Автоматическая Сигнализация Брака (АСБ) | световая и звуковая по заданным оператором пороговым значениям номинального, минимального и максимального значения |
| Внесение преобразователей стороннего производства в память | сторонний преобразователь с параметрами и кривой V-образности может быть записан в память из ПК |
| Внешнее питание толщиномера | внешний блок питания от сети 220 В AC / 5В DC |
| Время работы от аккумулятора | не менее 12 часов |
| Вывод отклонения текущего значения толщины от номинала | мм или % |
| Габаритные размеры толщиномера (В x Ш x Д) | 148 мм x 64 мм x 25 мм |
| Диапазон измерения толщин (зависит от применяемого преобразователя и параметров объекта контроля) | 0,3-500 мм |
| Диапазон настройки скорости распространения УЗ колебаний | 1000 ... 9999 м/с |
| Диапазон рабочих температур толщиномера | от -25 C до +55 C |
| Диапазон регулировки усиления | 92 дБ с шагом 0.5 дБ |
| Дискретность показаний | 0.001 - 0.01 -0.1 |
| Дисплей | цветной TFT с регулируемой яркостью и сменой палитры 43 х 58 мм; 240 х 320 точек |
| Допустимая толщина покрытия между датчиком и поверхностью объекта контроля | до 10мм в режиме "эхо"-"эхо" |
| Единицы отображения толщины | мм, мкс |
| Задержка | от 0 мкс до 168 мкс |
| Зоны контроля | две независимых зоны |
| Измерение временных интервалов | 0 - эхо; эхо - эхо |
| Измерение толщины объектов с неизвестной скоростью | функция калибровки по нескольким образцам известной толщины (от 2 до 10) |
| Измеряемые величины | толщина, скорость |
| Интерфейс связи с ПК | USB-С, стандартный ПК с операционной системой Windows |
| Использование преобразователей стороннего производства | любые ПЭП в рабочем диапазоне частот |
| Калибровка призмы | по встроенному образцу, либо по любому заданному оператором образцу |
| Калибровка скорости | по заданной оператором толщине образца |
| Максимальное количество измерений в секунду | 200 |
| Масса толщиномера | 180 г |
| Минимальный допустимый радиус кривизны | не менее 3 мм |
| Отображение информации | А-скан (радиосигнал), Б-скан (профиль дна), цифровые значения |
| Палитра дисплея | стандартная цветная, имитация люминесцентного дисплея, имитация монохромного дисплея (для работы на ярком солнечном свету) |
| Память | 100 настроек для датчиков 250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений |
| Питание | встроенный Li-Po аккумулятор |
| Погрешность измерения толщины | 0,01 мм |
| Развертка | мин.: 0 - 7.2 мм макс.: 0 - 500 мм (сталь) |
| Разъемы преобразователей | 2 х Lemo 00 |
| Регулировка ВРЧ | от 0.1 до 10 дБ/мкс |
| Регулировка яркости дисплея | 5 - 100% с шагом 1% |
| Режимы измерения | режим сканирования, режим "заморозки" экрана при отрыве от поверхности |
| Типы используемых преобразователей | совмещенный (П111); раздельно-совмещенный (П112); раздельный для теневого контроля скорости (П113) |
| Установка даты/времени | да, сохраняется с результатом |
| Фиксация минимального значения при сканировании | Да |
| Частотный диапазон | 0.5-20 МГц (-6 дБ) |
| Язык меню | русский, английский |
