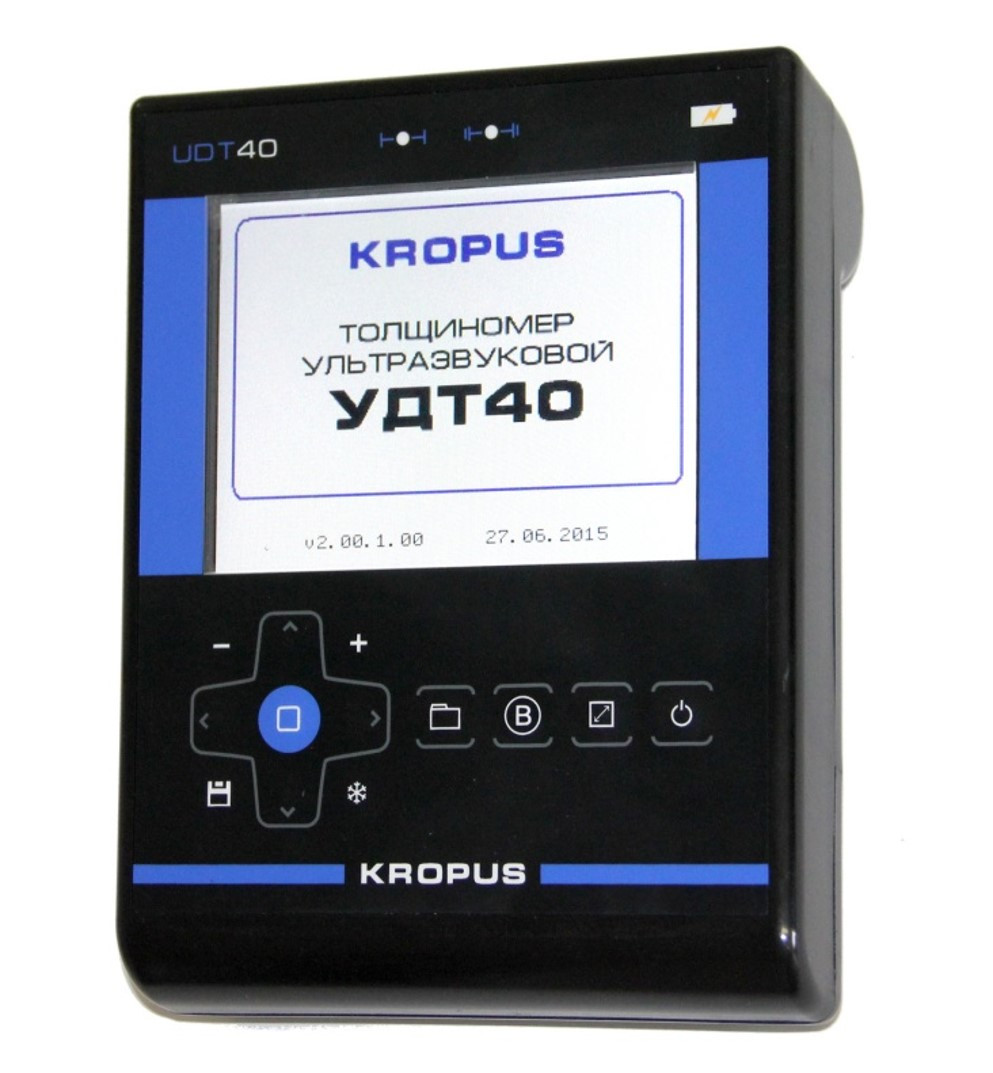

УДТ-40 (авиационный комплект)
- Под заказ
- Код: KRP-5609767FC24B
Отправка с 20 мая 20241 844 000 ₸
УДТ-40 (авиационный комплект)Под заказ
1 844 000 ₸
+7 (778) 833-99-11
Отдел продаж
- +7 (778) 833-99-00Отдел продаж
- +7 (775) 110-41-00Отдел логистики
- +7 (727) 349-48-40Офис
возврат товара в течение 14 дней по договоренности
Высокоточный, не имеющий аналогов в России, универсальный ультразвуковой толщиномер с высокой достоверностью контроля. Наличие А -скана исключает такие типичные ошибки при измерении толщины с помощью УЗК, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер реализует различные возможности контроля толщины - высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", измерение толщины металла под покрытиями, ЭМА контроль и пр.
Наличие встроенных контуров согласования, регулируемой частоты и формы импульса возбуждения и трех степеней электрического демпфирования позволяет использовать с толщиномером УДТ-40 любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.
Наличие встроенных контуров согласования, регулируемой частоты и формы импульса возбуждения и трех степеней электрического демпфирования позволяет использовать с толщиномером УДТ-40 любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.
Сертификат Госстандарта России RU.C.27.003.A №43062, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.
 | Высокоточное измерение по "переходу через ноль", два независимых строба и новейший малошумящий приемник позволяют проводить прецизионные измерения с совмещенными преобразователями в режиме "эхо-эхо", в том числе под различными покрытиями. | |
 | В режиме настройки доступен весь спектр возможностей по регулировке усиления приемного тракта, АРУ, ВРЧ, параметров генератора и приемника, калибровке задержке в призме и скорость в материале и прочее. Уникальная схема прибора позволяет подключать любые пользовательские преобразователи от любых других толщиномеров, что избавляет пользователя от строгой привязки к ограниченному набору преобразователей одного производителя. Теперь вы можете использовать любые имеющиеся в лаборатории или доступные на рынке типы преобразователей, расширяя возможности применения толщиномера. Просто подключите преобразователь, укажите прибору имеющиеся образцы толщины вашего материала и легко откалибруйте прибор на этих образцах, скомпенсировав V-образность. В пользовательском режиме доступен выбор любой частоты преобразователя, мощность генератора и другие возможности. | |
 | Полноэкранный режим с А-сканом позволяет убрать с экрана лишнюю информацию для типовых традиционных применений, превращая технически совершенный прибор в простое в обращении средство контроля, прекрасно видимое в цеху на расстоянии. | |
 | В режим "ТАБЛИЦА" пользователь может создать любую табличную матрицу для контроля крупногабаритных типовых изделий по контрольным точкам разметки. Данная совокупность результатов может быть передана в ПК для последующего статистического анализа. | |
 | В режиме Б-скана отображается реальный профиль дна изделия с фиксацией минимума сигнала за все время сканирования. Данная возможность позволяет быстро сканировать крупные площади, обращая внимание лишь на показания сигнализации при выходе допустимой толщины за заданные оператором границы. | |
 | Совмещенный режим экрана с одновременным отображение А-скана и Б-скана позволяет реализовать все преимущества большого дисплея по отображению информации в максимально удобном виде. |
Состав комплекта :
| Артикул | Наименование | Кол-во |
| 62311 | электронный блок УДТ-40 со встроенным Li-ion аккумулятором | 1 |
| 39009 | блок питания сетевой 15В / 220В | 1 |
| 62202 | защитный чехол с блендой и креплением на корпусе оператора | 1 |
| 50221 | кабель 2Lemo00-2Lemo00 1,5м | 1 |
| Преобразователь ультразвуковой П112-5-6/2 | 1 | |
| Преобразователь ультразвуковой П112-10-6/2 | 1 | |
| Преобразователь ультразвуковой П112-10-4/2 | 2 | |
| 68251 | Образец ступенька алюминий 0,5-15мм | 1 |
| 20250 | Кабель USB для связи с ПК | 1 |
| Программное обеспечение на CD-диске | 1 | |
| Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 | |
| Кейс для переноски | 1 |
Характеристики
| Основные | |
|---|---|
| Производитель | Кропус |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| АРУ | до 30 дБ |
| Автовыключение подсветки | Нет |
| Автовыключение толщиномера | Нет |
| Автоматическая Сигнализация Брака (АСБ) | световая и звуковая |
| Внесение преобразователей стороннего производства в память | сторонний преобразователь с параметрами и кривой V-образности может быть записан в память из ПК |
| Внешнее питание толщиномера | внешний блок питания 220 В AC / 15 В DC |
| Время работы от аккумулятора | не менее 12 часов |
| Габаритные размеры толщиномера (В x Ш x Д) | 205 мм x 160 мм x 43 мм |
| Демпфирование | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
| Детектирование | радиосигнал |
| Диапазон измерения толщин (зависит от применяемого преобразователя и параметров объекта контроля) | 0,3 -400мм |
| Диапазон настройки скорости распространения УЗ колебаний | 1000 ... 9999 м/с |
| Диапазон рабочих температур толщиномера | от -25 C до +55 C |
| Диапазон регулировки усиления | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Дискретность показаний | 0.01 |
| Дисплей | цветной TFT с регулируемой яркостью, 115 х 85 мм; 320 х 240 точек, ; три настраиваемые цветовые схемы экрана |
| Допустимая толщина покрытия между датчиком и поверхностью объекта контроля | до 2 мм (с ЭМА преобразователем), до 20мм в режиме "эхо"-"эхо" |
| Единицы отображения толщины | мм |
| Задержка | от 0 мкс до 168 мкс |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки |
| Измерение временных интервалов | 0-эхо; эхо-эхо |
| Измерение толщины объектов с неизвестной скоростью | функция калибровки по нескольким образцам известной толщины (от 2 до 10) |
| Измеряемые величины | толщина, скорость |
| Интерфейс связи с ПК | USB , стандартный ПК с операционной системой Windows |
| Использование преобразователей стороннего производства | любые ПЭП в рабочем диапазоне частот |
| Калибровка призмы | по любому заданному оператором образцу |
| Калибровка скорости | по заданной оператором толщине образца |
| Количество накоплений измерений при работе | 16 |
| Максимальное количество измерений в секунду | 400 |
| Максимальный допустимый перекос преобразователя относительно поверхности объекта контроля | не более 25 градусов (для ET4030) |
| Масса толщиномера | 0,87 кг |
| Минимальный допустимый радиус кривизны | не менее 2 мм |
| Отображение информации | А-скан (радиосигнал), Б-скан (профиль дна), цифровые значения |
| Палитра дисплея | настраиваемая + 3 стандартных схемы (стандартная цветная, имитация люминесцентного дисплея, имитация монохромного дисплея (для работы на ярком солнечном свету) |
| Память | 100 настроек для датчиков 250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений |
| Питание | встроенный аккумулятор 11 В, 5А/ч |
| Погрешность измерения толщины | 0,01 мм |
| Развертка | мин.:0-4мм макс.:0-400мм (сталь) |
| Разъемы преобразователей | 2 x Lemo 00 |
| Регулировка ВРЧ | от 0.1 до 10 дБ/мкс |
| Регулировка яркости дисплея | 0 - 100% с шагом 5% |
| Состояние | Новое |
| Типы используемых преобразователей | совмещенный (П111); раздельно-совмещенный (П112); раздельный для теневого контроля скорости (П113); активные ЭМАП. |
| Установка даты/времени | да, сохраняется с результатом |
| Фиксация минимального значения при сканировании | Да |
| Частотный диапазон | 0.5-20 МГц (-6 дБ) |
| Язык меню | русский, английский |
Информация для заказа
- Цена: 1 844 000 ₸
