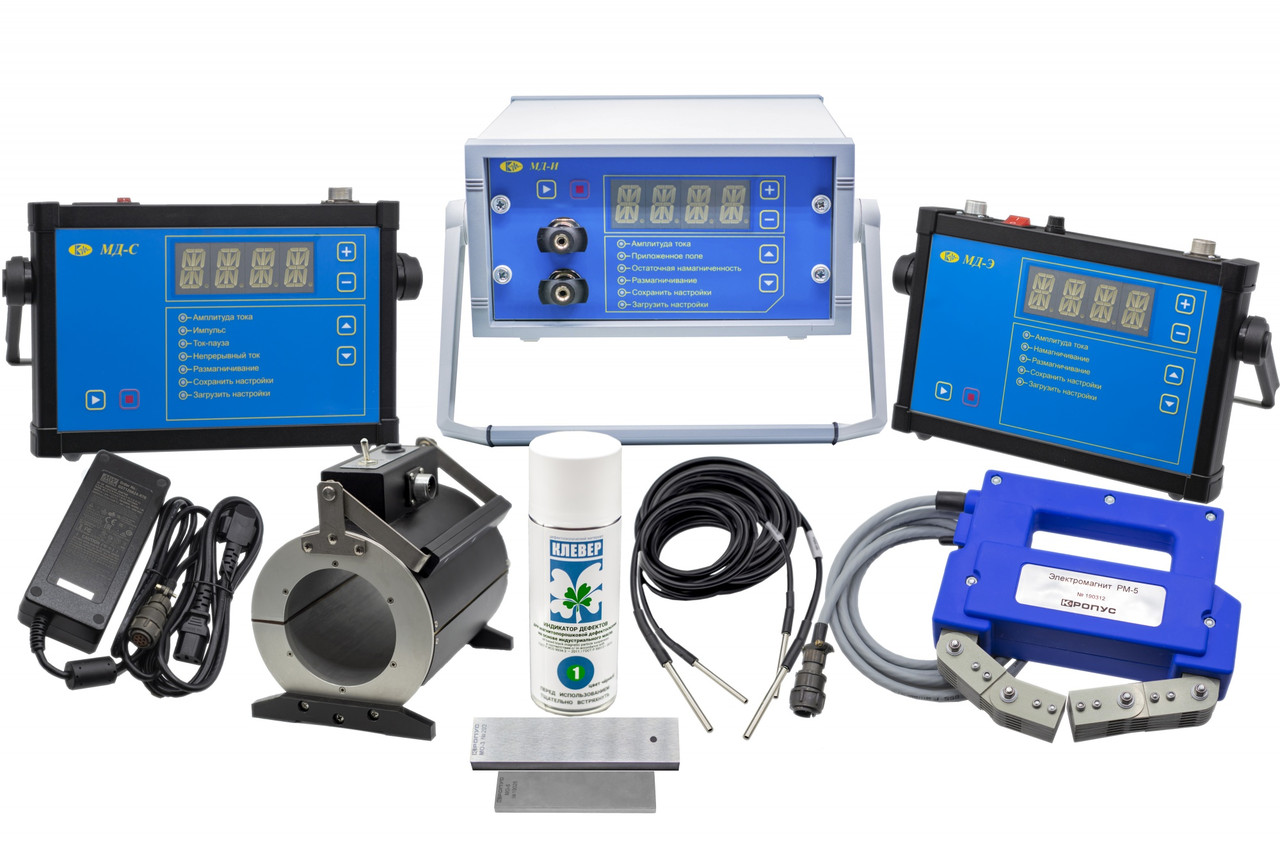

Магнитопорошковый дефектоскоп МД-М (экспертный УФ комплект)
влевовправо
- Под заказ
- Код: KRP-4DDFAAA03A33
Отправка с 11 июня 20258 798 400 ₸
Магнитопорошковый дефектоскоп МД-М (экспертный УФ комплект)Под заказ
8 798 400 ₸
+7 (727) 349-48-40
Отдел продаж-общий
- +7 (727) 349-48-40Отдел логистики
- +7 (727) 349-48-40Сервисный центр
- +7 (778) 833-99-00Менеджер по продажам
- +7 (778) 833-99-11Менеджер по продажам
возврат товара в течение 14 дней по договоренности
Модульный магнитопорошковый дефектоскоп МД-М представляет собой революционное решение для ручного магнитопорошкового контроля и воплощает в себе все последние достижения в области неразрушающего контроля методом магнитных частиц. Дефектоскоп предназначен для замены устареших дефектоскопов ПМД-70 и ПМД-87 (УНМ 300/2000). Импульсный дефектоскоп обладает регулировкой тока до 5 000А, памятью настроек контроля, режимом "ток-пауза", автоматическим размагничиванием, регулируемой длительностью намагничивания и размагничивания и другими функциями.
Магнитопорошковый дефектоскоп МД-М имеет модульную конструкцию из 3-х модулей: МД-И (импульсного тока), МД-С (соленоид переменного тока), МД-Э (электромагнит постоянного тока), фактически представляющих собой отдельные приборы, электрически не связанные между собой. В каждом модуле предусмотрено возможность автоматической установки заданного тока, сохранение параметров выбранного режима намагничивания в ячейках памяти. Данные сохраненного режима намагничивания сохраняются и при выключении модуля (дефектоскопа). Размагничивание с применением электромагнита основано с использованием скин-эффекта.
Принципиальная схема дефектоскопа обеспечивает необходимые эксплуатационные характеристики и значительно более широкие возможности при значительном уменьшении габаритов и массы по сравнению с существующими дефектоскопами.
Магнитопорошковый дефектоскоп МД-М имеет модульную конструкцию из 3-х модулей: МД-И (импульсного тока), МД-С (соленоид переменного тока), МД-Э (электромагнит постоянного тока), фактически представляющих собой отдельные приборы, электрически не связанные между собой. В каждом модуле предусмотрено возможность автоматической установки заданного тока, сохранение параметров выбранного режима намагничивания в ячейках памяти. Данные сохраненного режима намагничивания сохраняются и при выключении модуля (дефектоскопа). Размагничивание с применением электромагнита основано с использованием скин-эффекта.
Принципиальная схема дефектоскопа обеспечивает необходимые эксплуатационные характеристики и значительно более широкие возможности при значительном уменьшении габаритов и массы по сравнению с существующими дефектоскопами.
Информация о сертификации:
Прибор выпускается по ТУ 4276-018-33044610-09
Соответствует требованиям контроля по ГОСТ Р 56512-2015
Методика калибровки 01.00.00.00 МК
Регистрационное удостоверение ФГУП ГоСНИИ ГА №234-12-2010
Сертификат соответствия ГОСТ Р №РОСС RU.АГ35.Н00064
Декларация о соответствии по электробезопасности ЕАСЭС №RU Д-RU.МO07.В.17448
КОД ТНВЭД : 9031 80 000 0
Одобрен ГНИИ 13 МО РФ, АО НТЦ "ЭРАТ", ЗАО НИДЦ
Сертификат о типовом одобрении Российского Реестра Морского Судоходства № РОСС RU.В021.04.АЮ01
Комплект для люминесцентного магнитопорошкового контроля (в УФ диапазоне)
Состав комплекта :
| Артикул | Наименование | Кол-во |
| 30510 | модуль имульсный МД-И | 1 |
| 30520 | модуль соленойда МД-С | 1 |
| 30530 | модуль электромагнита МД-Э | 1 |
| 30044 | кабель намагничивания для МД-И сечением 4кв.мм и длиной 4м | 1 |
| 30104 | кабель намагничивания для МД-И сечением 10кв.мм и длиной 4м | 1 |
| 39024 | блок питания сетевой 220В /=24 В | 2 |
| кабель питания сетевой 220В | 3 | |
| 30410 | соленоид С-90 к модулю МД-С | 1 |
| 30215 | MS15 Кабель соединительный для соленоида (МД-М) 1,5м | 1 |
| 30224 | MР-24 Кабель для питания от бортовой сети 24-27В | 1 |
| 30444 | электромагнит PM-5 к модулю МД-Э | 1 |
| 30401 | образец стандартный МО-5 | 1 |
| 30402 | образец стандартный МО-3 | 1 |
| 008A105 | магнитная суспензия Magnaflux 14HF (аэрозоль 400мл) | 1 |
| 044C003 | колба-центрифуга 100мл по ASTM | 1 |
| 30012 | подставка для колбы-центрифуги | 1 |
| 30601 | люминесцентный магнитный концентрат (1 кг) | 1 |
| 30011 | распылитель Polyspray | 1 |
| 30653 | ультрафиолетовый фонарь повышенной мощности ВОЛНА-УФ365 | 1 |
| 32102 | очки для защиты от УФ излучения | 2 |
| 31101 | магнитометр МФ-34ФМ | 1 |
| книга "Магнитопорошковый контроль с применением портативных дефектоскопов" | 1 | |
| комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки) | 1 | |
| 30501 | кейс фирменный противоударный | 3 |
Характеристики
| Основные | |
|---|---|
| Производитель | Кропус |
| Страна производитель | Россия |
| Состояние | Новое |
| Пользовательские характеристики | |
| Автоматическая установка тока | Да |
| Габаритные размеры | МД-И: 330х150х460 мм; МД-С: 225х170х75 мм; МД-Э: 225х170х75 мм |
| Длительность автоматического размагничивания | 30, 60 или 120с |
| Длительность импульсов тока | 1,5 мс |
| Измерение тока | Да |
| Масса | МД-И: 8,8 кг; МД-С: 2,5 кг; МД-Э: 2,5 кг |
| Наибольший регулируемый импульсный ток | 5 000 А на стандартном кабеле 16кв.мм. |
| Напряженность поля в соленоиде при работе от модуля МД-С или от сети 220В | 350А/см |
| Напряженность поля между полюсами электромагнита | 90 А/см (при расстоянии 100мм) |
| Память | 10 настроек |
| Питание | МД-И, МД-Э: от блока питания 220В либо бортовая сети 24-27В; МД-С: от сети 220В |
| Регулировка тока | Да |
| Режим "ток-пауза" | длительность тока 1-10с, длительность паузы 1-10с |
| Режимы работы | МД-И: одиночные импульсы тока; МД-С: ток длительностью от 1 до 20 периодов; ток по режиму «ток-пауза»; непрерывное пропускание тока; автоматическое размагничивание; МД-Э: намагничивание и режим автоматического размагничивания |
| Сила отрыва электромагнита от плиты МО-1 | не менее 200Н |
| Частота следования импульсов | 1 Гц |
Информация для заказа
