УСД-60-8K Weldspector (базовый комплект)

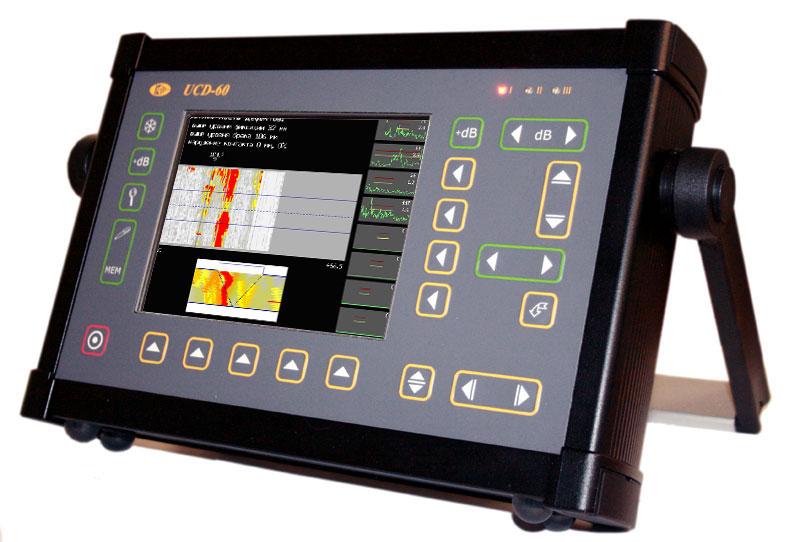

Восьмиканальный ультразвуковой сканер дефектоскоп УСД-60-8K WeldSpector предназначен для высокопроизводительного ручного ультразвукового контроля сварных швов. Применение современных цифровых технологий позволяет данному ультразвуковому дефектоскопу контролировать сварные соединения со скоростью до 4м/мин.
Применение различных сканеров позволяет строить наглядный С-скан сварного шва с точным определением координат дефектов. А мощные магнитные колеса и система слежения за акустическим контактом обеспечивают достоверность контроля и возможность без потери координаты вернуться в любую точку сварного шва.
Расположение специальных 4-х канальных преобразователей по обе стороны сварного шва позволило обеспечить его контроль за один проход.
Ультразвуковой дефектоскоп сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10, имеет разрешение Ростехнадзора и рекомендован для применения на объектах ОАО "Газпром".
Проведение полевых испытаний сканера на строящемся объекте структуры АО "Газпром". Контроль CRC-шва толщиной 21.6 мм
Состав комплекта :
Артикул | Наименование | Кол-во |
61101 | электронный блок УСД-60-8К со встроенным Li-ion аккумулятором | 1 |
39018 | блок питания сетевой 18В / 220В | 1 |
61001 | защитный чехол с блендой и креплением на корпусе оператора | 1 |
50231 | кабель СР50-Lemo00 | 2 |
15183 | Преобразователь ультразвуковой П111-5-К6 | 1 |
15111 | Преобразователь ультразвуковой П121-2,5-65 | 1 |
20361 | кабель 60-Ethernet-1m для связи с ПК | 1 |
20362 | кабель 60-Ethernet-2m для связи с ПК | 1 |
20360 | Ethernet Switch для УСД-60 | 1 |
| Сканирующее устройство на магнитных колесах для контроля изделий (по выбору клиента): - диам. от 219 мм //арт. 61330 - диам. от 500мм // арт. 61320 | 1 |
61321 | Многоканальный акустический блок 3А8К2568-65-65 (Частота 2.5МГц, толщины 12-24мм) | 2 |
61307 | FD-8L Кабель коммутационный для подключения коммутатора к дефектоскопу | 2 |
61303 | КМ-8 запасной 8-ми канальный коммутатор | 1 |
| программное обеспечение на CD-диске | 1 |
| комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) | 1 |
60130 | Комплект ударопрочных кейсов для переноски и хранения | 2 |
Основные | |
---|---|
Производитель | Кропус |
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
А-сигнал | 480 x 300 точек в стандартном режиме |
Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне |
Аккумулятор | Li-ion 8 А/ч |
Внешнее питание | блок питания от сети 220 В, 50Гц AC |
Временная Регулировка Чувствительности (ВРЧ) | диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
Время работы | 6-8 часов от аккумуляторов |
Входной импенданс | 50 ом / 600 ом |
Демпфер зондирующего импульса | регулируемый от 0 до 15 полупериодов с задержкой демпфирования от 0 до 7 полупериодов |
Демпфирование | 25 ом / 50 ом/ 1000 Ом |
Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан |
Диапазон рабочих температур | от -30º C до +55° C |
Диапазон регулировки усиления | 100 дБ, с шагом 0.5, 1, 2 или 6 дБ |
Диапазон скоростей распространения ультразвуковых колебаний | 1000 - 9999 м/с |
Дисплей | Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет |
Задержка | от -4 мкс до 1000мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
Задержка в призме преобразователя | 0 - 100 мкс с шагом 0,01 / 0,1/ 1 и 10мкс |
Зондирующий импульс | радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс |
Зоны контроля | три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%. |
Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
Интерфейс | Ethernet |
Кривая Амплитуда-Расстояние (АРК) | построение по 32 точкам, регулируемая по высоте |
Максимальная длина контролируемого материала | до 6000 мм (эхо-режим) |
Масса | 4 кг с аккумуляторами |
Напряжение питания | 18V/3,5A DC |
Отсечка | компенсированная, 0 - 90% высоты экрана |
Память | 500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
Развертка | мин.: 0 - 2,67мкс макс.: 0 - 1000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
Размер (В x Ш x Д) | 210 мм x 340 мм x 75 мм |
Разъемы преобразователей | 2 СР50 (BNC) |
Усилитель | широкополосный 0.4-20 МГц (-6 дБ) |
Частота повторений ЗИ | регулируемая от 20 до 2000Гц с шагом 1/ 5/ 10 или 100Гц |
