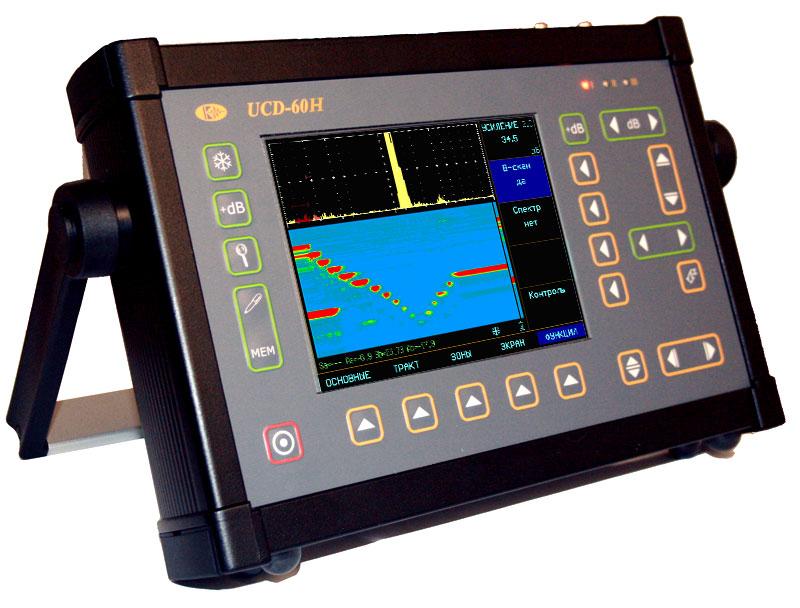

Ультразвуковой низкочастотный дефектоскоп УСД-60Н (TFT, с открытым интерфейсом)

Ультразвуковой низкочастотный дефектоскоп УСД-60Н (TFT, с открытым интерфейсом)
  • Под заказ
  • Код: KRP-219376E66C08
clockОтправка с 24 марта 2024

13 873 400

Ультразвуковой низкочастотный дефектоскоп УСД-60Н (TFT, с открытым интерфейсом)
Ультразвуковой низкочастотный дефектоскоп УСД-60Н (TFT, с открытым интерфейсом)Под заказ
13 873 400
+7 (778) 833-99-11
Отдел продаж
  • +7 (778) 833-99-00
    Отдел продаж
  • +7 (775) 110-41-00
    Отдел логистики
  • +7 (727) 349-48-40
    Офис
  • +7 (727) 327-47-49
    Офис
+7 (778) 833-99-11
Отдел продаж
  • +7 (778) 833-99-00
    Отдел продаж
  • +7 (775) 110-41-00
    Отдел логистики
  • +7 (727) 349-48-40
    Офис
  • +7 (727) 327-47-49
    Офис
возврат товара в течение 14 дней по договоренности

Универсальный низкочастотный ультразвуковой дефектоскоп с цифровой обработкой сигнала и высокоскоростным интерфейсом передачи данных. Дефектоскоп имеет яркий и хорошо читаемый TFT-экран 640х480. В приборе реализована функция В-скана и С-скана(опционально), функция измерения спектра сигнала.

Богатые функциональные возможности дефектоскопа позволяют создавать на базе прибора различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.

В низкочастотном дефектоскопе УСД-60Н также предусмотрена комплектация импедансным р/с преобразователем для контроля композитных материалов с односторонним доступом.

Быстрая связь с ПК по Ethernet позволяет строить на базе данного дефектоскопа автоматизированные комплексы контроля качества композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.


Низкочастотный дефектоскоп УСД-60Н сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10 и допущен к применению в Российской Федерации.

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.


Прибор с открытым высокоскоростным интерфейсом обмена данных по Ethernet с ПК для построения автоматизированных систем

Состав комплекта :

Артикул Наименование Кол-во
61203 электронный блок УСД-60Н со встроенным Li-ion аккумулятором 1
39018 блок питания сетевой 18В / 220В 1
61001 защитный чехол с блендой и креплением на корпусе оператора 1
50231 кабель соединительный СР50-Lemo00 2
50219 кабель соединительный СР50-СР50 2

преобразователь ультразвуковой низкочастотный (по заказу) 2
20361 кабель 60-Ethernet-1m для связи с ПК 1
20362 кабель 60-Ethernet-2m для связи с ПК 1
20360 Ethernet Switch для УСД-60 1

программное обеспечение на CD-диске 1

комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) 1
60120 кейс для переноски 1
Характеристики
Основные
ПроизводительКропус
Страна производительРоссия
СостояниеНовое
Пользовательские характеристики
Разверткамин.: 0 - 16 мкс макс.: 0 - 6000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Диапазон регулировки усиления90 дБ, с шагом 0.5, 1, 2 или 6 дБ
Зоны контролядве независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Память500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
ДисплейЦветной, TFT 640 х 480 точек 130 х 100 мм
Задержкаот 0 до 5900мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Масса4 кг с аккумуляторами
Разъемы преобразователей2 х СР-50
Измерение временных интерваловот 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Детектированиеположительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала
Диапазон рабочих температурот -25 C до +55 C
Автоматическая Сигнализация Дефектов (АСД)световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Зондирующий импульсрадиоимпульс, амплитудой 50 или 200 В, с регулируемой частотой заполнения 20-2500 кГц и длительностью до 32-х периодов
АккумуляторLi-ion 8 А/ч
Усилительширокополосный 0.02-2,5 МГц (-6 дБ)
Время работы6-8 часов от аккумуляторов
Встроенное программное обеспечение для контроля цилиндрических изделийДа
Частота повторений ЗИ15 или 30 Гц
Измерение амплитудыв процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала,
Временная Регулировка Чувствительности (ВРЧ)диапазон до 60 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Отсечкакомпенсированная, 0 - 90% высоты экрана
ИнтерфейсRS232 / Ethernet
Максимальная длина контролируемого материала (сталь)до 18 000 мм (эхо-режим), 36 000 мм (теневой режим)
Размер (В x Ш x Д)210 мм x 340 мм x 75 мм
Задержка в призме0 - 1000 мкс с шагом 0,01 / 0,1/ 1 и 10мкс
Скорость УЗКот 100 до 10 000 м/с
А-сигнал480 x 300 точек в стандартном режиме
Подключение датчика оборотовДа
Автоматическая регулировка усиления (АРУ)Да
Внешнее питание дефектоскопаблок питания 220 В AC / 18 В DC
