УПНК Промышленный многоканальный УЗ дефектоскоп с параллельными каналами
влевовправо
- Под заказ
- Код: KRP-0BB20966
Отправка с 02 ноября 20249 990 ₸
УПНК Промышленный многоканальный УЗ дефектоскоп с параллельными каналамиПод заказ
9 990 ₸
+7 (778) 833-99-11
Отдел продаж
- +7 (778) 833-99-00Отдел продаж
- +7 (775) 110-41-00Отдел логистики
- +7 (727) 349-48-40Офис
возврат товара в течение 14 дней по договоренности

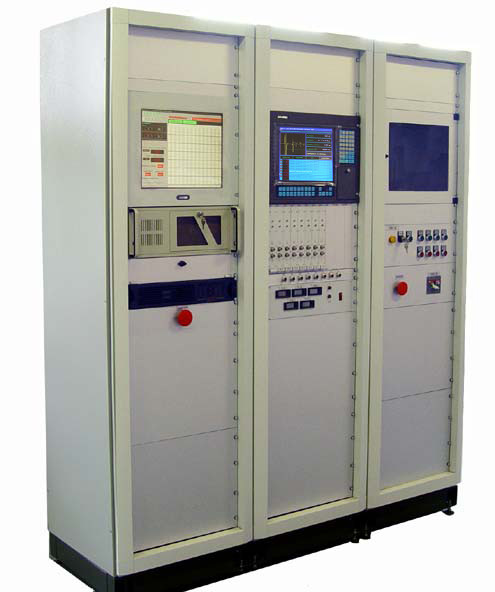

Установка УПНК представляет собой универсальный модульный дефектоскоп/толщиномер с независимыми параллельными каналами, построенный на принципиально новой высокоскоростной архитектуре канала с использованием двух высокопроизводительных промышленных компьютеров с панельными ЖКИ мониторами - один для ввода сигналов в реальном времени, второй -для общего управления системой, архивирования данных, связи с другими устройствами общезаводской компьютерной сети. Конструктив установки состоит из двух промышленных 19" шкафов Rittal, с установленным - многоканальным дефектоскопом, блоком питания, промышленным блоком бесперебойного питания, 2-х промышленных компьютеров с панельными ЖКИ мониторами и принтером. Третий промышленный шкаф - предназначен для установки системы автоматизированного управления приводами и устройствами механизации процесса контроля (в т.ч. устройствами загрузки/ выгрузки изделий).
Основные области применения
- Автоматизированный УЗ контроль изделий:
- в машиностроении (входной контроль прутков, контроль валов, цилиндров)
- в авиапромышленности (контроль дисков, валов и пр.)
- в металлургии (контроль поковок, литья, в том числе из аллюминия, титана и др.)
- на железнодорожном транспорте (контроль колесных пар и пр.)
- в трубном производстве (бесшовные трубы нефтяного и котельного сортамента, прямошовные трубы для нефтегазовой отрасти)
- в атомной промышленности (тонкостенные бесшовные трубы, сварные соединения трубок, контроль толщины стенок труб от 0,2 мм, контроль протяженности контактно-стыкового сварного шва тонкостенных трубок малого диаметра и пр.)
- при производстве изделий из чугуна (контроль прокатных валков и пр.)
Характеристики
| Основные | |
|---|---|
| Производитель | Кропус |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Внешний конструктив | 19" Rittal |
| Временная Регулировка Чувствительности (ВРЧ) | для временного метода - 0,5нс для частотного и корреляционного метода - 0,25 нс |
| Входной импенданс | диапазон до 90 дБ с построением кривой по 10 опорным точкам |
| Демпфирование | 110 дБ |
| Детектирование | специальная высокоскоростная шина связи с ПК |
| Диапазон регулировки усиления | от 0 до первого сигнала в зоне или между сигналами в зонах, по переходу сигнала через 0, частотный и корреляционный метод |
| Задержка | широкополосный 0.5-25 Мгц диапазонные аналоговые и цифровые фильтры |
| Зондирующий импульс | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) |
| Компьютеры | для управления процессом контроля, отображением сигналов в реальном времени и общего управления используются промышленные ПК с процессором PIV |
| Многоканальный блок | 19" конструктив с возможностью установки до 8-ми каналов в одном корпусе. Максимальное число каналов - до 128 |
| Мониторы | 17" и 15" панельные промышленные ЖКИ мониторы |
| Операционная система | Windows 2000 |
| Отсечка | 2 СР50 / BNC |
| Развертка | от 50Гц до 10 КГц |
| Состояние | Новое |
| Усилитель | две независимых зоны АСД + зона иммерсионной синхронизации. Начало и ширина зон изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%. |
| Частота повторений ЗИ | компенсированная, 0 - 80% высоты экрана |
Информация для заказа
- Цена: 9 990 ₸
