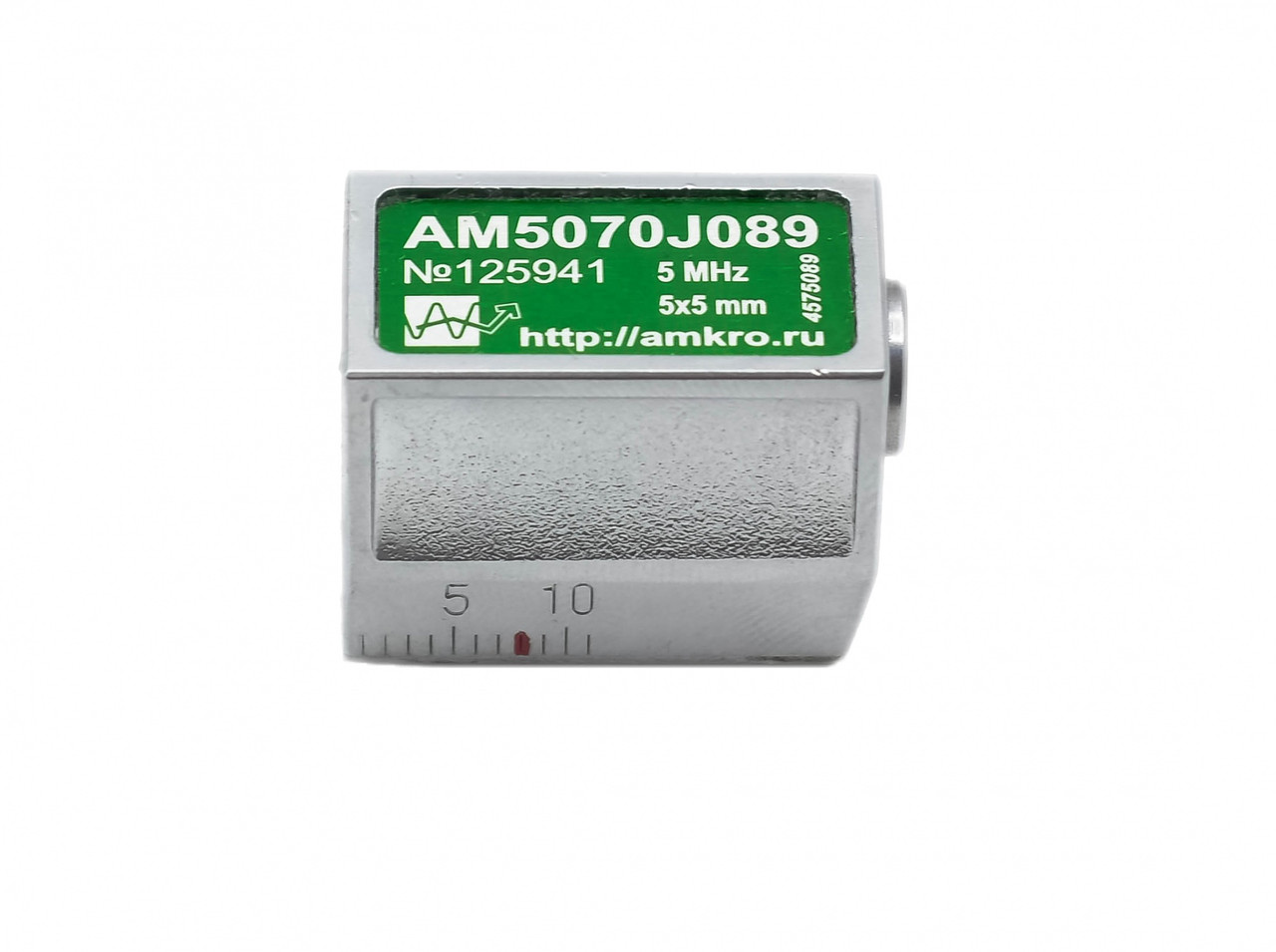

Ультразвуковые наклонные малогабаритные совмещенные преобразователи для контроля стыковых сварных соединений труб, в том числе малого диаметра. Частота 5 МГц, угол ввода в сталь 70 град.
Выполняются с притиркой под определенный диаметр трубы
Также используются для выявления поперечных дефектов тела трубы указанного диаметра.
Выполняются с притиркой под определенный диаметр трубы
Также используются для выявления поперечных дефектов тела трубы указанного диаметра.
Обозначение: AM5070Jxx, где
AM -тип корпуса и конструкции;
50 - частота 5,0 МГц
70 - угол ввода УЗ колебаний 65 градусов (для стали марки 20)
J - (joint) обозначение направления притирки (вдоль направления излучения колебаний)
xx - диаметр притирки
Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
Характеристики
Основные | |
---|---|
Производитель | Кропус |
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
Встроенный согласующий элемент | индуктивность |
Габаритные размеры (ШхДхВ) | 15 х 24 х 17,5 мм |
Диаметр притирки | любой по заказу |
Материал корпуса | латунь с гальваническим покрытием |
Материал призмы | орстекло |
Направление притирки | вдоль направления излучения УЗ колебаний |
Номинальная частота преобразователя | 5,0 МГц ± 10% |
Обозначение по ГОСТ | П121-5-70-M-ДХХ (где XX - диаметр кривизны поверхности) |
Размер контактной поверхности (до притирки) | 13х23 мм |
Размер пьезокерамического элемента | 5х5 мм |
Разъем подключения | Lemo 00.250 |
Тип | контактный, наклонный, совмещенный, поперечных волн |
Тип излучаемых волн | поперечные |
Угол ввода ультразвуковых колебаний в сталь 20 | 70 ° |
Информация для заказа
- Цена: 42 300 ₸
