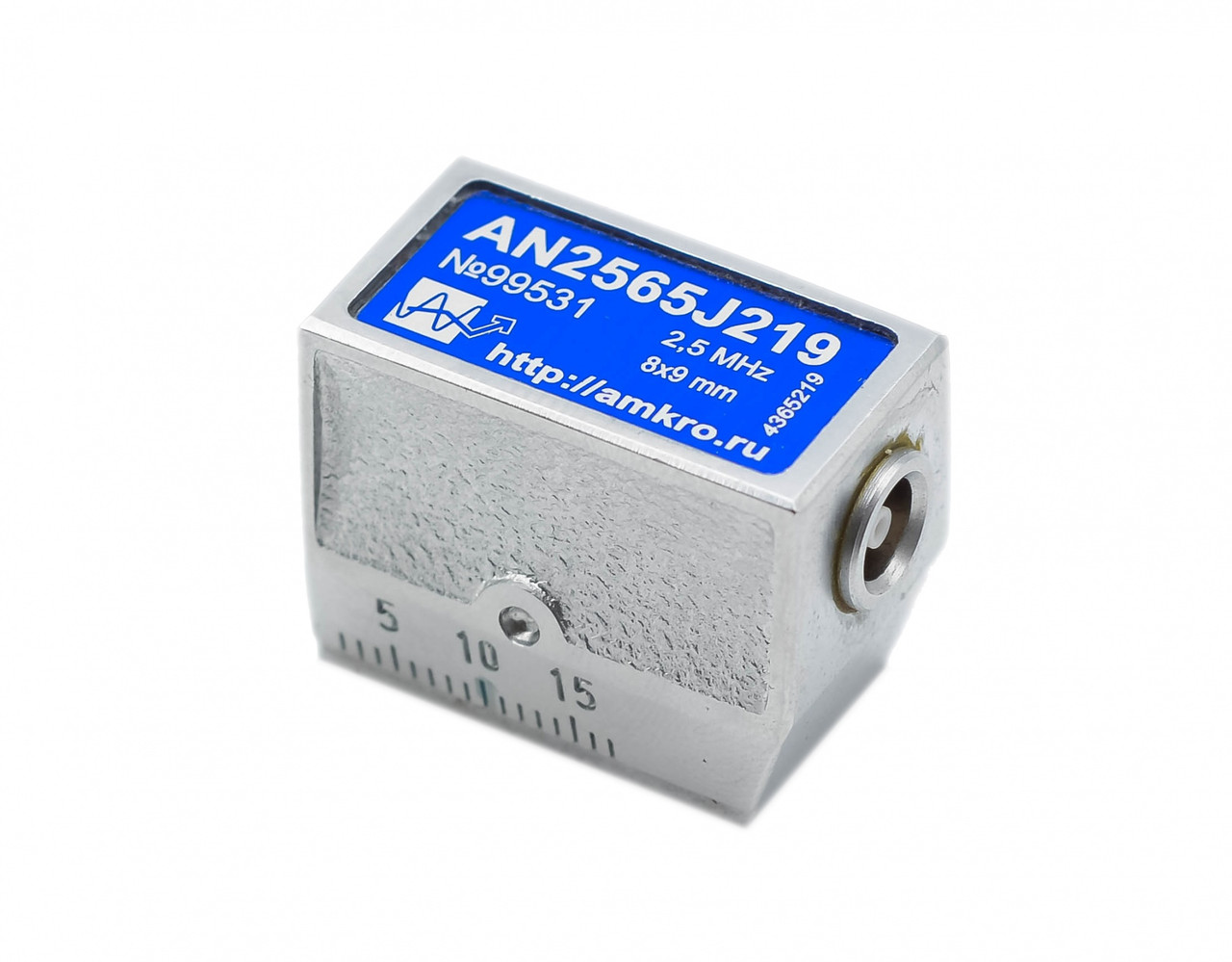

AN2565J089 (с диаметром 89мм)
Ультразвуковые наклонные совмещенные преобразователи для контроля стыковых сварных соединений труб. Частота 2,5 МГц, угол ввода в сталь 65 град.
Выполняются с притиркой под определенный диаметр трубы
Также используются для выявления поперечных дефектов тела трубы указанного диаметра.
Выполняются с притиркой под определенный диаметр трубы
Также используются для выявления поперечных дефектов тела трубы указанного диаметра.
Обозначение: AN2565Jxx, где
AN -тип корпуса и конструкции;
25 - частота 2,5 МГц
65 - угол ввода УЗ колебаний 65 градусов (для стали марки 20)
J - (joint) обозначение направления притирки (вдоль направления излучения колебаний)
xx - диаметр притирки
Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.
Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
Характеристики
Основные | |
---|---|
Производитель | Кропус |
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
Встроенный согласующий элемент | индуктивность |
Габаритные размеры (ШхДхВ) | 16,5 х 28 х 22 мм |
Диаметр притирки | любой по заказу |
Материал корпуса | латунь с гальваническим покрытием |
Материал призмы | орстекло |
Направление притирки | вдоль направления излучения УЗ колебаний |
Номинальная частота преобразователя | 2,5 МГц ± 10% |
Обозначение по ГОСТ | П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности) |
Размер контактной поверхности (до притирки) | 13х24 мм |
Размер пьезокерамического элемента | 8х9 мм |
Разъем подключения | Lemo 00.250 |
Тип | контактный, наклонный, совмещенный, поперечных волн |
Тип излучаемых волн | поперечные |
Угол ввода ультразвуковых колебаний в сталь 20 | 65 ° |
Информация для заказа
- Цена: 41 400 ₸
