Прибор диагностики элементов строительных конструкций и дорожных покрытий СПЕКТР-5
- Под заказ
- Код: ITP-DE5EC2DF
Отправка с 02 декабря 20252 472 900 ₸
Прибор диагностики элементов строительных конструкций и дорожных покрытий СПЕКТР-5Под заказ
2 472 900 ₸
+7 (727) 349-48-40
Отдел продаж-общий
- +7 (727) 349-48-40Отдел логистики
- +7 (727) 349-48-40Сервисный центр
- +7 (778) 833-99-00Менеджер по продажам
- +7 (778) 833-99-11Менеджер по продажам
возврат товара в течение 14 дней по договоренности
Прибор предназначен для виброакустической диагностики и определения толщины бетонных плит, настилов мостов, стен, полов и других бетонных конструкций с использованием метода ударного эха (эхолокации) в соответствии со стандартом ASTM C 1383.
Прибор также используется в дорожном строительстве при контроле качества дорожных покрытий,определения толщины асфальта дорожного полотна.
Преимущества
- Интегрированное решение, включающее мобильный беспроводной электронный блок (датчик), приложение на планшетном компьютере и набор ударных элементов для тестирования объектов методом ударного эха
- Возможность выявления серьезных дефектов (расслоений и пустот) на ранней стадии, чтобы избежать дорогостоящего ремонта объекта на более позднем этапе
- Эффективный сбор данных за счет обработки каждого ударного воздействия
- Высокая производительность
- Возможность добавления текстового комментария к любому измеренному результату
- Возможность импортирования результатов измерений на другой планшетный компьютер
- Встроенный литиевый аккумулятор и малое потребление гарантируют продолжительное время автономной работы, а наличие блока автономного питания в комплекте поставки позволяет увеличить продолжительность работы прибора
- Компактность прибора и малые габариты
- Беспроводной интерфейс связи Bluetooth с планшетным компьютером. Дальность устойчивого соединения - не менее 10 м - делает прибор максимально удобным в применении при использовании в полевых условиях
Основные функции
- Электронный блок прибора предназначен для проведения измерений на различных строительных объектах при температурах окружающего воздуха от минус 10 ºС до плюс 40 ºС
- Диапазон рабочих температур окружающей среды планшетного компьютера составляет от 0 °С до плюс 35 °С
- Вычисление толщины пластинчатой конструкции прибор осуществляет по результатам измерения частоты и использованием известной скорости упругой продольной волны (Р-волны) в конструкции
- Упругая продольная волна в конструкции генерируется кратковременным точечным ударом и отражается между параллельными (противоположными) поверхностями пластины
- Прибор позволяет проанализировать реакцию пластинчатой конструкции на ударное воздействие как во временной, так и в спектральной области
- Период отсчетов, используемых для вычисления частоты Р-волны, записывается в электронный блок прибора с помощью сервисного приложения, установленного на планшетном компьютере
- В приложении на планшетном компьютере сохраняется wav-файл амплитудно-временного сигнала для каждого ударного воздействия, содержимое которого позволяет вывести на экран записанный сигнал в различных вариантах графической визуализации
- В приложении на планшетном компьютере сохраняется wav-файл амплитудно-временного сигнала для каждого ударного воздействия, содержимое которого позволяет вывести на экран записанный сигнал в различных вариантах графической визуализации
- Результаты измерений сохраняются в приложении на планшетном компьютере. Результаты можно просматривать и анализировать непосредственно на объекте исследований и в офисных условиях, используя различные комбинации математических инструментов, доступных в приложении
Технические характеристики
| Диапазон измерений частоты, кГц | 1,5...65,5 |
| Диапазон показаний толщины, мм | 20...900 |
| Собственная резонансная частота, кГц, не менее | 130 |
| Количество отсчетов в выборке сигнала (N) | 1024/2048/4096/ 8192/16384 |
| Разрешение по частоте, Гц | 488,28/244,14/ 122,07/61,04/30,52 |
| Пределы допускаемой относительной погрешности измерения частоты, %> | ± 3 |
| Интерфейс связи с мобильным устройством | Bluetooth 5.0 (BLE) |
| Размер экрана планшетного компьютера, дюймов | 8 |
| Количество точек экрана планшетного компьютера, не менее | 1280х800 |
| Питание, В | |
| - от встроенного Li-Pol аккумулятора | 3,7±0,5 |
| - от внешнего источника питания (зарядное устройство, блок автономного питания) | 5 ± 0,25 |
| Потребляемая мощность, Вт, не более | 0,7 |
| Время непрерывной работы, ч, не менее | |
| - электронного блока | 30 |
| - планшетного компьютера | 10 |
| Габаритные размеры длина×ширина×высота), мм, не более: | |
| - планшетный компьютер в защитном чехле | 240×150×30 |
| - электронный блок | 50х50х93 |
| - прибор в кейсе | 395х310х150 |
| Масса базового комплекта, кг, не более | 3,0 |
| Полный средний срок службы, лет, не менее | 10 |

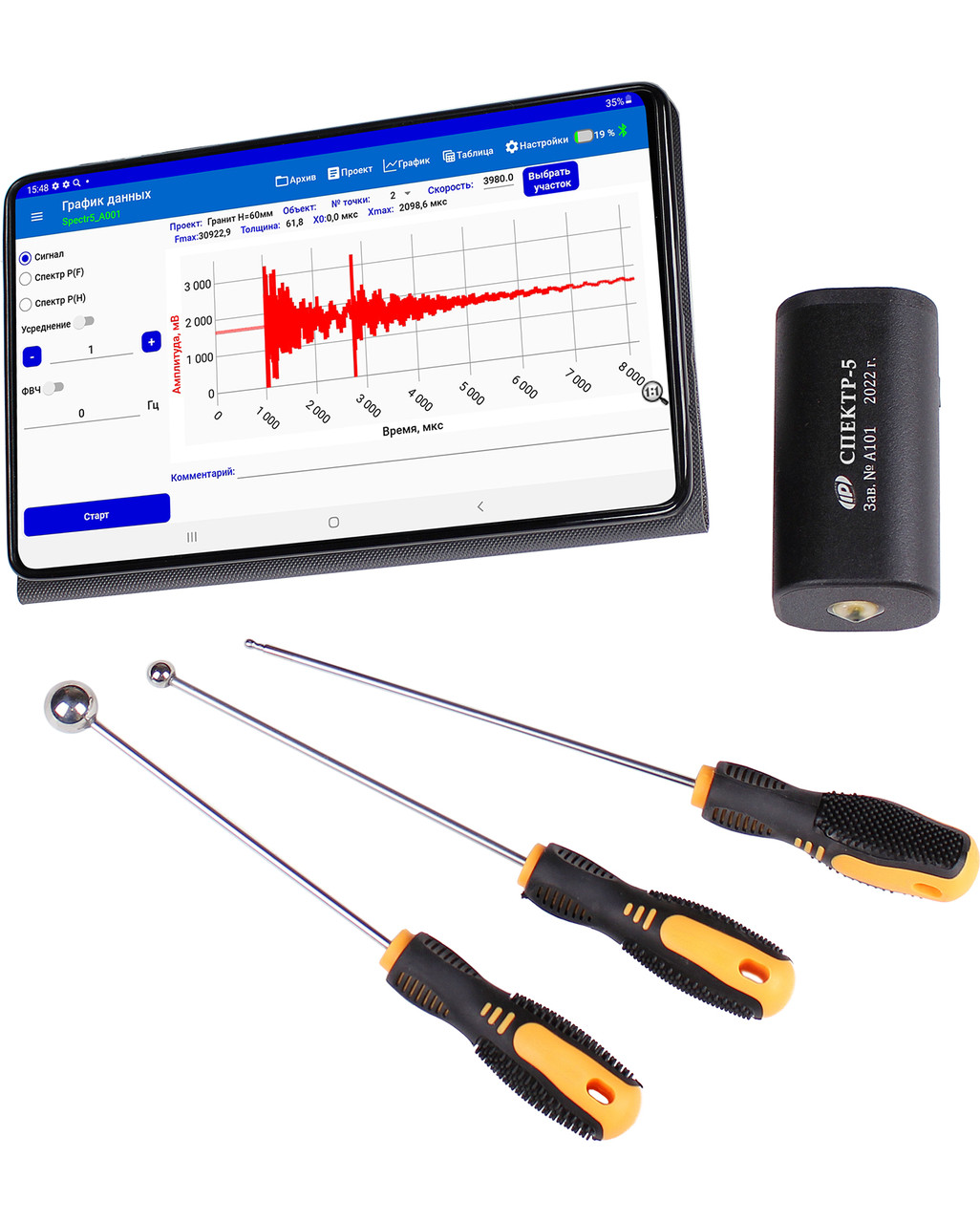

Базовая комплектация
- Электронный блок «СПЕКТР-5»
- Планшетный компьютер с операционной системой «Андроид» и установленным приложением
- Набор молотков (с диаметрами круглых головок 4.5, 8 и 15 мм)
- Зарядное устройство USB (2А)
- Блок автономного питания*
- Кабель USB A - mini B
- Кабель USB A - USB C
- Руководство по эксплуатации
- Кейс
* - поставляется по заказу
Характеристики
| Основные | |
|---|---|
| Производитель | Интерприбор |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Состояние | Новое |
