Машина силовоспроизводящая (силозадающая) МСВ-500/1МГ4М
- Под заказ
- Код: STP-9F05332A34B0
9 990 ₸
- +7 (778) 833-99-00Отдел продаж
- +7 (775) 110-41-00Отдел логистики
- +7 (727) 349-48-40Офис

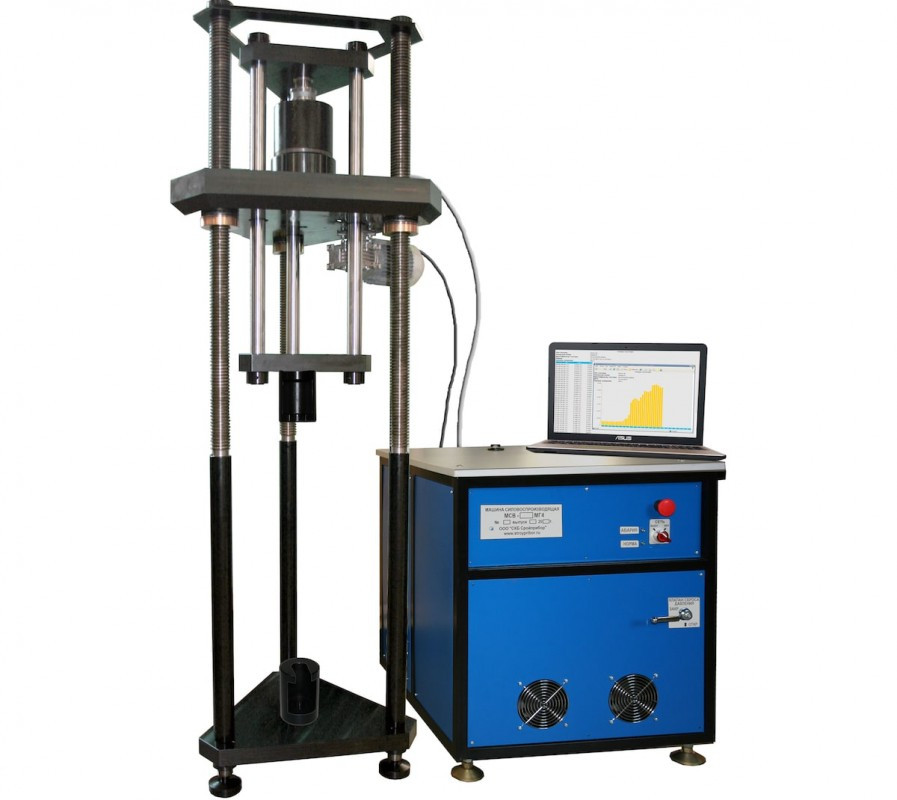

Машина силозадающая МСВ-МГ4М
Машины МСВ-МГ4М предназначены для воспроизведения единицы силы при поверке и калибровке динамометров растяжения и сжатия, крановых весов и весоизмерительных датчиков. Машины применяются в качестве эталона 1-го разряда по ГОСТ Р 8.640-2014 для передачи размера единицы силы методом прямых измерений рабочим эталонам 2-го разряда и рабочим средствам измерений.
Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.
Станина состоит из силовой рамы с подвижной траверсой, реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.
Изменение высоты зоны растяжения осуществляется электроприводом механизма перемещения подвижной траверсы.
Машина не нуждается в фундаменте и монтируется на виброопорах.
Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.
Выборка зазоров и грубое нагружение обеспечивается гидронасосом с электроприводом. Точное поддержание и регулируемое изменение нагрузки обеспечивается следящей гидросистемой с электрическими сервоприводами.
Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО «СКБ Стройприбор».
Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.
Технические характеристики машины силовоспроизводящей
Наименование характеристик
|
Тип машины | ||||||
МСВ-10/1МГ4М | МСВ-10/2МГ4М | МСВ-50/1МГ4М | МСВ-50/2МГ4М | МСВ-100/1МГ4М | МСВ-100/2МГ4М | МСВ-200/1МГ4М | |
Диапазон воспроизведения силы, кН
|
от 0,1 до 10 | от 0,2 до 10 | от 0,5 до 50 | от 1 до 50 | от 1 до 100 | от 2 до 100 | от 2 до 200 |
Дискретность, Н (кН) | 0,01 (0,00001) |
0,05 (0,00005) |
0,1 (0,0001) |
0,2 (0,0002) |
|||
Пределы допускаемой относительной погрешности, % | ±0,02 | ||||||
Колебание нагрузки в заданной точке, Н (кН), не более | 0,03 (0,00003) |
0,15 (0,00015) |
0,3 (0,0003) |
0,6 (0,0006) |
|||
Колебание нагрузки в заданной точке, %, не более | 0,0003 | ||||||
Скорость изменения нагрузки, кН/с | 0,001 ... 0,4 | 0,001 ... 2 | 0,001 ... 4 | 0,001 ... 5 | |||
Время выхода на заданное усилие (ступень), с, не более
|
30 | ||||||
Время удержания нагрузки в заданной точке, мин, не менее | не ограничено | ||||||
Диапазон рабочих температур, °С
|
от +18 до +26 | ||||||
Габаритные размеры силовой рамы**, мм, не более: | |||||||
− длина | 650 | 650 | 650 | 650 | |||
− ширина | 800 | 800 | 800 | 800 | |||
− высота | 2300 | 2300 | 2300 | 2300 | |||
Габаритные размеры шкафа управления, мм, не более: | |||||||
− длина | 740 | ||||||
− ширина | 760 |
||||||
− высота | 620 | ||||||
Ход подвижной траверсы, мм, не менее | 900 | 900 | |||||
Скорость перемещения траверсы, мм/мин, не менее | 160 | ||||||
Минимальная высота зоны сжатия *, мм
|
250 | 250 | 300 | 300 | |||
Минимальная высота зоны растяжения *, мм | 700 | 700 | 900 | 900 | |||
Масса машины (масса шкафа управления)**, кг, не более | 700 (120) | 700 (120) | 700 (120) | 700 (120) | |||
Электрическое питание от сети переменного тока | |||||||
− напряжение, В | от 207 до 253 | ||||||
− частота, Гц | от 49 до 51 | ||||||
Потребляемая мощность, В·А, не более | 1500 | ||||||
Вероятность безотказной работы за 10 000 ч | 0,95 | ||||||
Срок службы, лет | 10 |
* - Размеры по требованию заказчика
** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение.
Наименование характеристик
|
Тип машины | |||||||
МСВ-250/1МГ4М | МСВ-250/2МГ4М | МСВ-300/1МГ4М | МСВ-300/2МГ4М | МСВ-500/1МГ4М | МСВ-500/2МГ4М | МСВ-1000/1МГ4М | МСВ-1000/2МГ4М | |
Диапазон воспроизведения силы, кН
|
от 2,5 до 250 | от 5 до 250 | от 3 до 300 | от 6 до 300 | от 5 до 500 | от 10 до 500 | от 10 до 1000 | от 20 до 1000 |
Дискретность, Н (кН) | 0,2 (0,0002) |
0,2 (0,0002) |
0,5 (0,0005) |
1 (0,001) |
||||
Пределы допускаемой относительной погрешности, % | ±0,02 | |||||||
Колебание нагрузки в заданной точке, Н (кН), не более | 0,6 (0,0006) |
0,6 (0,0006) |
1,5 (0,0015) |
3 (0,003) |
||||
Колебание нагрузки в заданной точке, %, не более | 0,0003 | |||||||
Скорость изменения нагрузки, кН/с | 0,001 ... 5 | 0,001 ... 5 | 0,001 ... 10 | 0,001 ... 20 | ||||
Время выхода на заданное усилие (ступень), с, не более
|
30 | |||||||
Время удержания нагрузки в заданной точке, мин, не менее | не ограничено | |||||||
Диапазон рабочих температур, °С
|
от +18 до +26 | |||||||
Габаритные размеры силовой рамы**, мм, не более: | ||||||||
− длина | 650 | 700 | 950 | 950 | ||||
− ширина | 800 | 850 | 850 | 1100 | ||||
− высота | 2300 | 2600 | 3000 | 3400 | ||||
Габаритные размеры шкафа управления, мм, не более: | ||||||||
− длина | 740 | |||||||
− ширина | 760 | |||||||
− высота | 620 | |||||||
Ход подвижной траверсы, мм, не менее | 900 | 900 | 1000 | 1000 | ||||
Скорость перемещения траверсы, мм/мин, не менее | 160 | |||||||
Минимальная высота зоны сжатия *, мм
|
300 | 300 | 350 | 350 | ||||
Минимальная высота зоны растяжения *, мм | 900 | 900 | 1000 | 1000 | ||||
Масса машины (масса шкафа управления)**, кг, не более | 700 (120) | 900 (120) | 1400 (120) | 3400 (120) | ||||
Электрическое питание от сети переменного тока | ||||||||
− напряжение, В | от 207 до 253 | |||||||
− частота, Гц | от 49 до 51 | |||||||
Потребляемая мощность, В·А, не более | 1500 | |||||||
Вероятность безотказной работы за 10 000 ч | 0,95 | |||||||
Срок службы, лет | 10 |
* - Размеры по требованию заказчика
** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение.
Комплект поставки машины силовоспроизводящей
Cиловая рама с реверсором и нагружающим гидроцилиндром, силоизмерительный тензодатчик класса точности С5, шкаф управления, внешний пульт управления, кабель связи с ПК, программное обеспечение, соединительный кабель датчика перемещения, сетевой кабель, комплект проставок, вилочные захваты, П-образные захваты, фиксаторы поворота реверсора, руководство по эксплуатации, паспорт, методика калибровки.
По спецзаказу: ПК (ноутбук).
Гарантийный срок эксплуатации 24 месяца.
Обеспечивается сервисное обслуживание в течение всего срока эксплуатации.
Основные | |
---|---|
Производитель | СКБ Стройприбор |
Страна производитель | Россия |
- Цена: 9 990 ₸
