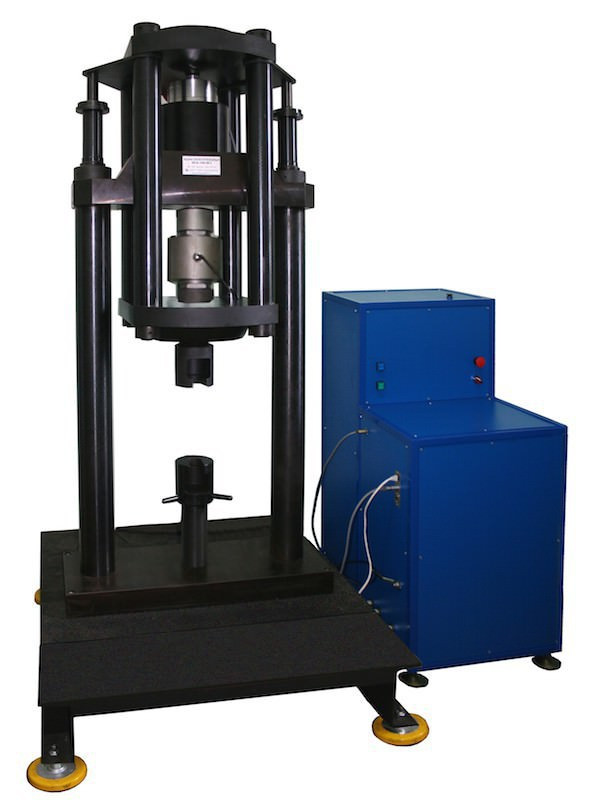

Машина силовоспроизводящая (силозадающая) МСВ-200/1МГ4

Машина силовоспроизводящая (силозадающая) МСВ-200/1МГ4
влево
  • Машина силовоспроизводящая (силозадающая) МСВ-200/1МГ4, фото 3
  • Машина силовоспроизводящая (силозадающая) МСВ-200/1МГ4, фото 4
вправо
  • Под заказ
  • Код: STP-9F058F847CB8
clockОтправка с 03 ноября 2024

9 990 ₸

Машина силовоспроизводящая (силозадающая) МСВ-200/1МГ4
Машина силовоспроизводящая (силозадающая) МСВ-200/1МГ4Под заказ
9 990 ₸
+7 (778) 833-99-11
Отдел продаж
  • +7 (778) 833-99-00
    Отдел продаж
  • +7 (775) 110-41-00
    Отдел логистики
  • +7 (727) 349-48-40
    Офис
+7 (778) 833-99-11
Отдел продаж
  • +7 (778) 833-99-00
    Отдел продаж
  • +7 (775) 110-41-00
    Отдел логистики
  • +7 (727) 349-48-40
    Офис
возврат товара в течение 14 дней по договоренности

Машина силовоспроизводящая МСВ-МГ4



Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.

Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.

Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.

Машина снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах.

Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.

Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО «СКБ Стройприбор».

Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.

Метрологические характеристики машин МСВ-100МГ4, МСВ-200МГ4 и МСВ-1000МГ4 подтверждены сертификатами о калибровке, выданными ФГУП «ВНИИМ им. Д.И. Менделеева»






Технические характеристики машины силовоспроизводящей


Наименование характеристик
Тип машины
МСВ-10/1МГ4 МСВ-10/2МГ4 МСВ-50/1МГ4 МСВ-50/2МГ4 МСВ-100/1МГ4 МСВ-100/2МГ4 МСВ-200/1МГ4 МСВ-250/1МГ4 МСВ-250/2МГ4
Диапазон воспроизведения силы, кН
от 0,1 до 10 от 0,2 до 10 от 0,5 до 50 от 1 до 50 от 1 до 100 от 2 до 100 от 2 до 200 от 2,5 до 250 от 5 до 250
Дискретность, Н (кН) 0,01
(0,00001)
0,05
(0,00005)
0,1
(0,0001)
0,2
(0,0002)
0,2
(0,0002)
Пределы допускаемой относительной погрешности, % ±0,02
Колебание нагрузки в задан­ной точке, Н (кН), не более 0,03
(0,00003)
0,15
(0,00015)
0,3
(0,0003)
0,6
(0,0006)
Колебание нагрузки в задан­ной точке, % от max, не более 0,0003
Скорость изменения нагрузки, кН/с 0,001 ... 1 0,001 ... 2 0,001 ... 4 0,001 ... 5 0,001 ... 5
Время выхода на заданное усилие (ступень), с, не более
30
Время удержания нагрузки в заданной точке, мин, не менее не ограничено
Диапазон рабочих температур, °С
от +18 до +26
Габаритные размеры силовой рамы**, мм, не более:
− длина 580 580 650 650 650
− ширина 650 650 750 750 750
− высота 1800 1800 2450 2450 2450
Габаритные размеры шкафа управления, мм, не более:
− длина 740
− ширина 760
− высота 620
Минимальная высота зоны сжатия *, мм
250 250 300 300 300
Минимальная высота зоны растяжения *, мм 550 550 600 600 600
Масса машины (масса шкафа управления)**, кг, не более 550 (120) 860 (120) 860 (120)
Электрическое питание от сети переменного тока
− напряжение, В от 207 до 253
− частота, Гц от 49 до 51
Потребляемая мощность, В·А, не более 1500
Вероятность безотказной работы за 10 000 ч 0,95

* - Размеры по требованию заказчика.

** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение.



 Наименование характеристик
Тип машины
МСВ-300/1МГ4 МСВ-300/2МГ4 МСВ-500/1МГ4 МСВ-500/2МГ4 МСВ-1000/1МГ4 МСВ-1000/2МГ4 МСВ-2000МГ4 МСВ-3000МГ4
Диапазон воспроизведения силы, кН
от 3 до 300 от 6 до 300 от 5 до 500 от 10 до 500 от 10 до 1000 от 20 до 1000 от 40 до 2000 от 60 до 3000
Дискретность, Н (кН) 0,2
(0,0002)
0,5
(0,0005)
1,0
(0,001)
2,0
(0,002)
3,0
(0,003)
Пределы допускаемой относительной погрешности, % 0,02 0,2
Колебание нагрузки в задан­ной точке, Н (кН), не более 0,6
(0,0006)
1,5
(0,0015)
3
(0,003)
6
(0,006)
9
(0,009)
Колебание нагрузки в задан­ной точке, % от max, не более 0,0003
Скорость изменения нагрузки, кН/с 0,001 ... 5 0,001 ... 10 0,001 ... 20 0,001 ... 40 0,001 ... 60
Время выхода на заданное усилие (ступень), с, не более
30
Время удержания нагрузки в заданной точке, мин, не менее не ограничено
Диапазон рабочих температур, °С
от +18 до +26
Габаритные размеры силовой рамы**, мм, не более:
− длина 650 650 870 960 960
− ширина 750 750 950 600 600
− высота 2450 2650 3000 1800 1800
Габаритные размеры шкафа управления, мм, не более:
− длина 740 750 750
− ширина 760 910 910
− высота 620 820 820
Минимальная высота зоны сжатия *, мм
300 300 350 500 500
Минимальная высота зоны растяжения *, мм 700 800 800 - -
Масса машины (масса шкафа управления)**, кг, не более 860 (120) 1200 (120) 1800 (120) 1900 2400
Электрическое питание от сети переменного тока
− напряжение, В от 207 до 253
− частота, Гц от 49 до 51
Потребляемая мощность, В·А, не более 1500 1800 2000
Вероятность безотказной работы за 10 000 ч 0,95
Срок службы, лет 10



* - Размеры по требованию заказчика.

** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение.





Комплект поставки машины силовоспроизводящей



Cиловая рама с реверсором и нагружающим гидроцилиндром, силоизмерительный тензодатчик класса точности С5, шкаф управления, внешний пульт управления, кабель связи с ПК, программное обеспечение, соединительный кабель датчика перемещения, сетевой кабель, комплект проставок, вилочные захваты, П-образные захваты, фиксаторы поворота реверсора, руководство по эксплуатации, паспорт, методика калибровки.
По спецзаказу: ПК (ноутбук).

Гарантийный срок эксплуатации 24 месяца.
Обеспечивается сервисное обслуживание в течение всего срока эксплуатации.
