Машина силовоспроизводящая (силозадающая) МСВ-100/1МГ4
- Под заказ
- Код: STP-9F058F84C856
9 990 ₸
- +7 (778) 833-99-00Отдел продаж
- +7 (775) 110-41-00Отдел логистики
- +7 (727) 349-48-40Офис
Машина силовоспроизводящая МСВ-МГ4
Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.

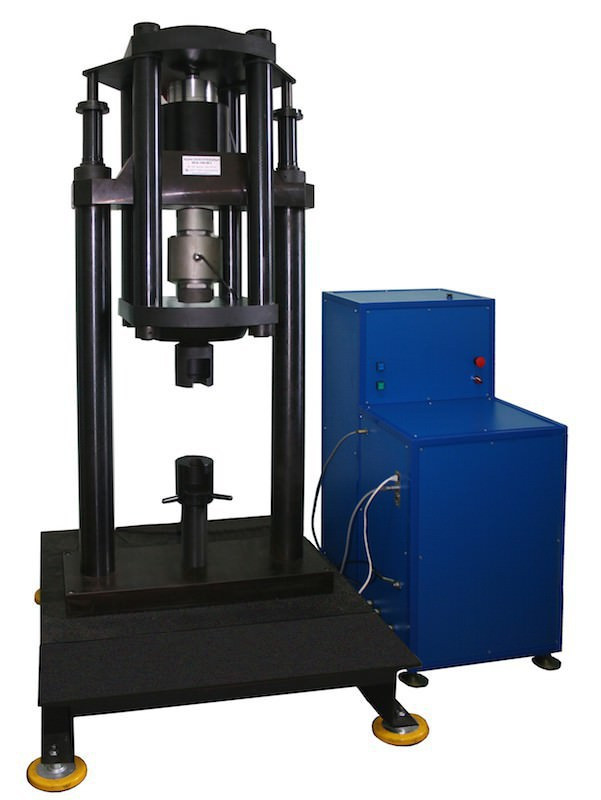

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.
Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.
Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.
Машина снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах.
Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.
Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО «СКБ Стройприбор».
Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.
Метрологические характеристики машин МСВ-100МГ4, МСВ-200МГ4 и МСВ-1000МГ4 подтверждены сертификатами о калибровке, выданными ФГУП «ВНИИМ им. Д.И. Менделеева»
Технические характеристики машины силовоспроизводящей
Наименование характеристик
|
Тип машины | ||||||||
МСВ-10/1МГ4 | МСВ-10/2МГ4 | МСВ-50/1МГ4 | МСВ-50/2МГ4 | МСВ-100/1МГ4 | МСВ-100/2МГ4 | МСВ-200/1МГ4 | МСВ-250/1МГ4 | МСВ-250/2МГ4 | |
Диапазон воспроизведения силы, кН
|
от 0,1 до 10 | от 0,2 до 10 | от 0,5 до 50 | от 1 до 50 | от 1 до 100 | от 2 до 100 | от 2 до 200 | от 2,5 до 250 | от 5 до 250 |
Дискретность, Н (кН) | 0,01 (0,00001) |
0,05 (0,00005) |
0,1 (0,0001) |
0,2 (0,0002) |
0,2 (0,0002) |
||||
Пределы допускаемой относительной погрешности, % | ±0,02 | ||||||||
Колебание нагрузки в заданной точке, Н (кН), не более | 0,03 (0,00003) |
0,15 (0,00015) |
0,3 (0,0003) |
0,6 (0,0006) |
|||||
Колебание нагрузки в заданной точке, % от max, не более | 0,0003 | ||||||||
Скорость изменения нагрузки, кН/с | 0,001 ... 1 | 0,001 ... 2 | 0,001 ... 4 | 0,001 ... 5 | 0,001 ... 5 | ||||
Время выхода на заданное усилие (ступень), с, не более
|
30 | ||||||||
Время удержания нагрузки в заданной точке, мин, не менее | не ограничено | ||||||||
Диапазон рабочих температур, °С
|
от +18 до +26 | ||||||||
Габаритные размеры силовой рамы**, мм, не более: | |||||||||
− длина | 580 | 580 | 650 | 650 | 650 | ||||
− ширина | 650 | 650 | 750 | 750 | 750 | ||||
− высота | 1800 | 1800 | 2450 | 2450 | 2450 | ||||
Габаритные размеры шкафа управления, мм, не более: | |||||||||
− длина | 740 | ||||||||
− ширина | 760 | ||||||||
− высота | 620 | ||||||||
Минимальная высота зоны сжатия *, мм
|
250 | 250 | 300 | 300 | 300 | ||||
Минимальная высота зоны растяжения *, мм | 550 | 550 | 600 | 600 | 600 | ||||
Масса машины (масса шкафа управления)**, кг, не более | 550 (120) | 860 (120) | 860 (120) | ||||||
Электрическое питание от сети переменного тока | |||||||||
− напряжение, В | от 207 до 253 | ||||||||
− частота, Гц | от 49 до 51 | ||||||||
Потребляемая мощность, В·А, не более | 1500 | ||||||||
Вероятность безотказной работы за 10 000 ч | 0,95 |
* - Размеры по требованию заказчика.
** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение.
Наименование характеристик
|
Тип машины | |||||||
МСВ-300/1МГ4 | МСВ-300/2МГ4 | МСВ-500/1МГ4 | МСВ-500/2МГ4 | МСВ-1000/1МГ4 | МСВ-1000/2МГ4 | МСВ-2000МГ4 | МСВ-3000МГ4 | |
Диапазон воспроизведения силы, кН
|
от 3 до 300 | от 6 до 300 | от 5 до 500 | от 10 до 500 | от 10 до 1000 | от 20 до 1000 | от 40 до 2000 | от 60 до 3000 |
Дискретность, Н (кН) | 0,2 (0,0002) |
0,5 (0,0005) |
1,0 (0,001) |
2,0 (0,002) |
3,0 (0,003) |
|||
Пределы допускаемой относительной погрешности, % | 0,02 | 0,2 | ||||||
Колебание нагрузки в заданной точке, Н (кН), не более | 0,6 (0,0006) |
1,5 (0,0015) |
3 (0,003) |
6 (0,006) |
9 (0,009) |
|||
Колебание нагрузки в заданной точке, % от max, не более | 0,0003 | |||||||
Скорость изменения нагрузки, кН/с | 0,001 ... 5 | 0,001 ... 10 | 0,001 ... 20 | 0,001 ... 40 | 0,001 ... 60 | |||
Время выхода на заданное усилие (ступень), с, не более
|
30 | |||||||
Время удержания нагрузки в заданной точке, мин, не менее | не ограничено | |||||||
Диапазон рабочих температур, °С
|
от +18 до +26 | |||||||
Габаритные размеры силовой рамы**, мм, не более: | ||||||||
− длина | 650 | 650 | 870 | 960 | 960 | |||
− ширина | 750 | 750 | 950 | 600 | 600 | |||
− высота | 2450 | 2650 | 3000 | 1800 | 1800 | |||
Габаритные размеры шкафа управления, мм, не более: | ||||||||
− длина | 740 | 750 | 750 | |||||
− ширина | 760 | 910 | 910 | |||||
− высота | 620 | 820 | 820 | |||||
Минимальная высота зоны сжатия *, мм
|
300 | 300 | 350 | 500 | 500 | |||
Минимальная высота зоны растяжения *, мм | 700 | 800 | 800 | - | - | |||
Масса машины (масса шкафа управления)**, кг, не более | 860 (120) | 1200 (120) | 1800 (120) | 1900 | 2400 | |||
Электрическое питание от сети переменного тока | ||||||||
− напряжение, В | от 207 до 253 | |||||||
− частота, Гц | от 49 до 51 | |||||||
Потребляемая мощность, В·А, не более | 1500 | 1800 | 2000 | |||||
Вероятность безотказной работы за 10 000 ч | 0,95 | |||||||
Срок службы, лет | 10 |
* - Размеры по требованию заказчика.
** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение.
Комплект поставки машины силовоспроизводящей
Cиловая рама с реверсором и нагружающим гидроцилиндром, силоизмерительный тензодатчик класса точности С5, шкаф управления, внешний пульт управления, кабель связи с ПК, программное обеспечение, соединительный кабель датчика перемещения, сетевой кабель, комплект проставок, вилочные захваты, П-образные захваты, фиксаторы поворота реверсора, руководство по эксплуатации, паспорт, методика калибровки.
По спецзаказу: ПК (ноутбук).
Гарантийный срок эксплуатации 24 месяца.
Обеспечивается сервисное обслуживание в течение всего срока эксплуатации.
Основные | |
---|---|
Производитель | СКБ Стройприбор |
Страна производитель | Россия |
- Цена: 9 990 ₸
