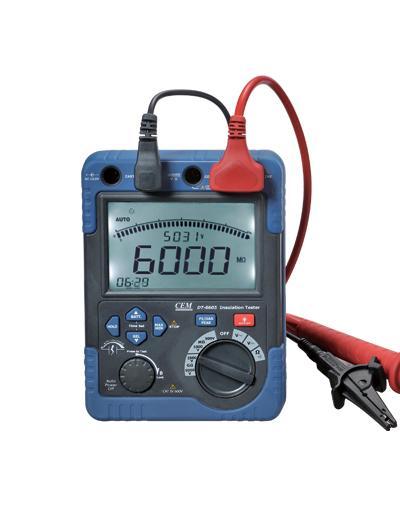

DT-6605 Цифровой мегаомметр
- Под заказ
- Код: CEM-B5FF7740
Отправка с 11 мая 2024371 500 ₸
- +7 (778) 833-99-00Отдел продаж
- +7 (775) 110-41-00Отдел логистики
- +7 (727) 349-48-40Офис
- +7 (727) 327-47-49Сервисный центр
Высоковольтный измеритель DT-6605 сопротивления изоляции представляет собой портативный прибор, предназначенный в первую очередь для измерения напряжения переменного/постоянного тока, сопротивления, прозвонки цепи / измерения сопротивления изоляции.
Данный мегаомметр представляет собой управляемый микрокомпьютер, 4-х диапазонный высоковольтный измеритель сопротивления изоляции, предназначенный для измерения сопротивления изоляции, напряжения переменного/постоянного тока, прозвонки цепи/ измерения сопротивления изоляции. Он разработан в соответствии со следующими стандартами безопасности: IEC 61010-1 (CAT IV 600 В Степень загрязнения 2) и IEC 61010-031 (требования безопасности к щупам электрическим ручным для электрических измерений и испытаний)
- Диапазон испытания изоляции: от 0,1 МОм до 60 ГОм
- Напряжение испытания изоляции: 500 В, 1000 В, 1500 В, 5000 В
- Напряжение переменного/постоянного тока: от 0,5 В до 600 В
- Тестирование электропроводности цепи при 200 мА
- Сопротивление: от 0,1 Ом до 6 кОм
- Функция автоматической разрядки и функция предупреждения о наличии испытательного высокого напряжения.
При измерении сопротивления изоляции цепей с ёмкостной составляющей происходит автоматическая разрядка этих цепей после окончания измерения. Разрядку можно увидеть на аналоговой гистограмме.
- Функция выбора уровней подсветки для облегчения работы в тускло освещённом месте или при работе в ночное время.
- Предупреждающие символы схемы под напряжением плюс звуковой аварийный сигнал.
- Если схема находится под напряжением, то проверка изоляции будет невозможна при напряжении выше 30 В для дополнительной защиты пользователя.
- Функция автоматического отключения питания прибора и проверки зарядки батареи.
- С помощью функции измерения по таймеру процесс измерения выполняется автоматически в заданное время.
- Измерение с учётом коэффициента поляризации (PI)
Коэффициент поляризации можно измерить с помощью функции автоматического измерения соотношения сопротивления в 1 мин. и 10 мин. двух моментов времени и автоматически (Pass/Fail). - С коэффициентом остаточной поляризации (DAR)
Коэффициент остаточной поляризации рассчитывается с помощью функции автоматического измерения соотношения сопротивления в 30 сек. и 1 мин. в двух моментах времени и автоматически (Pass/Fail). - Автоматическое ранжирование с максимальным индуцируемым числом 6000 на ЖК-дисплее и аналоговой гистограмме.
- Относительные значения МАКСИМУМА/МИНИМУМА, ПИКА и функции удержания данных для измерений напряжения постоянного/переменного тока.
- Источник питания: 8 батарей (LR14/R14) по 1,5 В
Характеристики DT-6605 Мегаомметр:
Измерение сопротивления изоляции | ||||
Номинальное напряжение | 500В | 1000В | 2500В | 5000В |
Диапазон измерений (автоматически й выбор) | 0,005 - 6,000 МОм 6,01 - 60,00 МОм 60,1 - 600,0 МОм 0,61 – 6,00 ГОм | 0,005 - 6,000 МОм 6,01 - 60,00 МОм 60,1 - 600,0 МОм 0,61 – 6,00 ГОм | 0,05 - 60,00 МОм 60,1 - 600,0 МОм 0,61 – 6,00 ГОм 6,1 – 60,0 ГОм | 0,05 - 60,00 МОм 60,1 - 600,0 МОм 0,61 – 6,00 ГОм 6,1 – 60,0 ГОм |
Напряжение холостого хода | Постоянный ток 500В +20%,-0% | Постоянный ток 1000В +20%,-0% | Постоянный ток 2500В +20%,-0% | Постоянный ток 5000В +20%,-0% |
Номинальный ток | 1 - 1,2 мА (при нагрузке в 0,5 МОм) | 1 - 1,2 мА (при нагрузке в 1 МОм) | 1 - 1,2 мА (при нагрузке в 2,5 МОм) | 1 - 1,2 мА (при нагрузке в 5 МОм используйте сетевой адаптер) |
Ток короткого замыкания | Около 1 мА | |||
Погрешность | ±2,5% от снятия показаний ±15 число цифр (при 0,005 - 600,0 МОм) ±3% от снятия показаний ±15 число цифр (при 0,61 - 6,00 ГОм) ±4% от снятия показаний ±15 число цифр (при 6,1 - 60,0 ГОм) | |||
Диапазон напряжений на мониторе | от 5 до 6000В постоянного тока (разрешение 1В) погрешность ±1,5% от снятия показаний ±5 число цифр Примечание: Этот монитор используется для проверки электрических зарядов, хранящихся на испытываемом оборудовании, с целью выявления разрядки. Измеренное значение напряжения, отображённое на ЖК-дисплее, является эталонной величиной. Прибор показывает неточные значения при напряжении более 30 В. | |||
Измерение напряжения постоянного/переменного тока | |||
| Диапазон | Разрешение | Погрешность |
Напряжение постоянного тока | 0,5 - 600,0 В | 0,1 В | ±1,0% от снятия показаний ±5 число цифр |
Напряжение переменного тока (от 40 до 400Гц) | 0,5 - 600,0 В | 0,1 В | ±1,0% от снятия показаний ±5 число цифр (от 40 до 60Гц) ±2,5% от снятия показаний ±10 число цифр (от 61 до 400Гц) |
Измерение низкого сопротивления и прозвонка цепи | |||
| Диапазон | Разрешение | Погрешность |
Сопротивление (автоматический выбор) | 0,1 - 600,0 Ом | 0,1 Ом | ±1,5% от снятия показаний ±10 число цифр |
601 - 6,000 кОм | 0,001 кОм | ±1,5% от снятия показаний ±15 число цифр | |
Звуковой сигнал при прозвонке цепи: 50 Ом | |||
Ток короткого замыкания: 200 мА | |||
Напряжение испытания холостого хода: 4,5 В | |||
Комплектация Мегомметра DT-6605
№ | Описание | Количество |
1. | Руководство по эксплуатации. Паспорт | 1 шт. |
2. | Один щуп чёрного тестового провода с одним зажимом «крокодил» | 1 шт. |
3. | Один щуп зелёного тестового провода с одним зажимом «крокодил» | 1 шт. |
4. | Один щуп красного тестового провода с одним зажимом «крокодил» | 1 шт. |
5. | Два щупа красного тестового провода с одним зажимом «крокодил» | 1 шт. |
6. | Батареи R14 по 1,5В | 8 шт. |
7. | Кейс для хранения | 1 шт. |
8. | Сетевой адаптер (входное напряжение от 110 до 230 В, частотный диапазон 50/60 Гц, выходное напряжение постоянного тока 1,5 В, сила тока 1,0 А) | 1 шт. |
| Основные | |
|---|---|
| Производитель | CEM |
| Страна производитель | Китай |
| Состояние | Новое |
| Пользовательские характеристики | |
| Дисплей | ЖК, 2.8" TFT, 320x240 пикселей |
| Фокусировка | Ручная |
| Фокусное расстояние | 9 мм |
| Температурная чувствительность / NETD | <0.1°C при +30°C (+86°F) / 100 мК |
| Температура эксплуатации, °C | -15...50 |
| Детектор ИК (разрешение), пикселей | 160x120 |
| Вес, г | <500 |
| Модель | DT-982 |
| Габаритные размеры, мм | 224x77x96 |
| Влажность при эксплуатации, % | 10...90 |
| Видеовыход | HDMI |
| Поле зрения (FOV) / Минимальное фокусное расстояние | 19°x25°/ 0.5 м |
| Пространственное разрешение (IFOV) | 2.78 мрад |
| Матрица видеопреобразователя (FPA) / Спектральный диапазон | Неохлаждаемый микроболометр / 8–14мкм |
| Команды настройки | Перевод единиц измерения, выбор языка, переход на другие форматы времени и даты, информация с камеры |
| Элемент питания | Литий-ионная батарея, время работы 4 часа |
| Температурный диапазон объекта, °С/°F | -20...350 / -4...662 |
| USB | Передача данных между тепловизором и ПК. Передача видео между тепловизором и ПК в режиме реального времени |
| Корректировка | Коэффициент излучения, отраженная температура |
| Влажность во время хранения, % | 10...90 |
| Автоматическое выключение прибора | Да |
| Частота обновления кадров, Гц | 50 |
| Цветовые палитры | IRON, Rainbow, Grey, Grey Inverted |
| Система зарядки | Для камеры (сетевой АС адаптер) |
| Встроенная цифровая камера | 5 мегапикселей |
| Воспроизведение видео | Да |
| Встроенный цифровой объектив | FOV 59° |
| Формат снимков | JPEG, HIR, в т. ч. результаты измерений, на карте памяти >6000 снимков |
| Разъемы | Mini-USB, аудио выход, HDMI |
| Входное напряжение | 5 VDC |
| Точка | Средняя точка |
| Коэффициент излучения | 0.01...1.0 |
| Видео формат файлов | MPEG-4, 1280x960 при 30 кадрах/сек., на карте памяти > 60 минут |
| Устройство хранения видеозаписей | 8Гб, микро SD-карта |
| Гарантия | 2 года. |
| Режим хранения снимков | ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений |
| Температура при хранении, °С | -40...70 |
| Удар | 25 g |
| Увеличение | 1–32× непрерывное, цифровое |
| Режим отображения | ИК-изображение; визуальное изображение; изображение, полученное слиянием |
| Вибрация | 2 g |
| Языки | Многонациональный |
| Режим хранения видеозаписей | ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений |
| Падение (тест) | 2 м |
| Анализ изображений | Встроенные инструменты для анализа снимков, полный набор функций |
| Лазер | < Класс 2 |
| Автоматическое определение горячей/холодной точки | Автоматические маркеры (горячие и холодные) |
- Цена: 371 500 ₸
