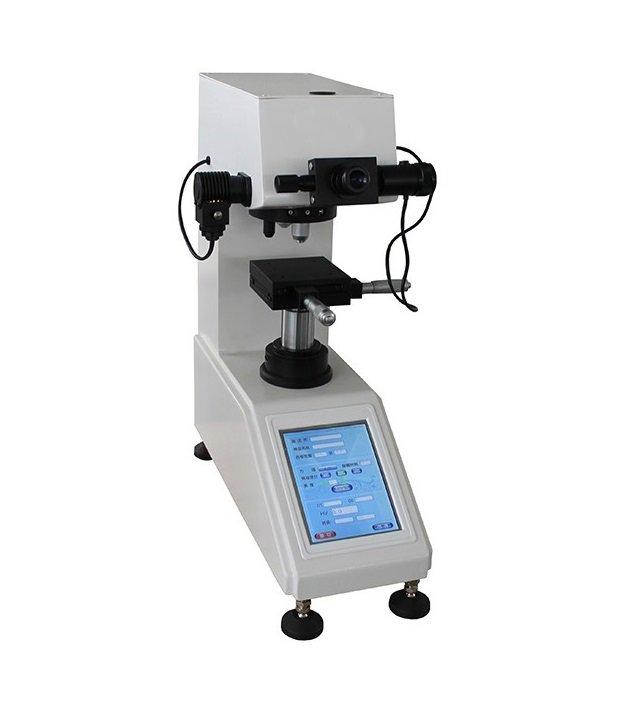

Стационарный твердомер Микро-Виккерса МЕТОЛАБ 502

Стационарный твердомер Микро-Виккерса МЕТОЛАБ 502
влево
  • Стационарный твердомер Микро-Виккерса МЕТОЛАБ 502, фото 2
вправо
  • Под заказ
  • Код: 170881

Цену уточняйте

Стационарный твердомер Микро-Виккерса МЕТОЛАБ 502
Стационарный твердомер Микро-Виккерса МЕТОЛАБ 502Под заказ
Цену уточняйте
+7 (778) 833-99-00
  • +77273494840
  • +77273274749
+7 (778) 833-99-00
  • +77273494840
  • +77273274749

Стационарный твердомер



Стационарный твердомер по Микро-Виккерсу МЕТОЛАБ 502 предназначен для испытаний изделий из высокопрочных металлов и сплавов; тонких и малых образцов вплоть до измерения твердости отдельных зерен кристаллической структуры металлов. МЕТОЛАБ 502 позволяет определить микротвердость стали, керамики, неферромагнитных сплавов. Благодаря приложению испытательных нагрузок до 1000 г. и незаметному отпечатку, данный твердомер можно использовать для неразрушающего контроля зеркальных, эмалированных и других хрупких покрытий, что позволяет в дальнейшем использовать изделие без применения дополнительной шлифовки или повторного нанесения защитного покрытия. Метод Микро-Виккерса позволяет исследовать образцы практически любой толщины и твердости: анодированные, цементированные, азотированные поверхности; гальванические и химические покрытия; тонкие листовые материалы. Твердомер внесен в Гос. Реестр средств измерений РФ. Поставляется со Свидетельством о первичной поверке.



Преимущества твердомера МЕТОЛАБ 502

  • Диапазон измерений твердости от 50 до 1500 HV.
  • Диапазон испытательных нагрузок: от 10 г до 1 кг (10, 25, 50, 100, 200, 300, 500, 1000 г).
  • Возможно определение твердости по Кнупу (HK) с нагружающим усилием 2 кгс (19,6 Н).
  • Измерение диаметров отпечатков при помощи нониусного микрометра.
  • Ввод значений длины диагонали отпечатка вручную с панели управления с последующим автоматическим расчетом твердости.
  • Смена нагрузок производится поворотом ручки изменения усилия.
  • Яркий четкий ЖК дисплей с подсветкой отображает установленную нагрузку, время выдержки, режим испытаний; мембранная (защищенная) клавиатура.
  • Русскоязычное меню.
  • Встроенное ПО для управления работой прибора, хранения и статистической обработки результатов измерений.



Принцип измерения твердости по Виккерсу/Микро-Виккерсу

Конструктивно прибор состоит из устройства приложения нагрузки и измерительного блока. Принцип действия твердомера основан на статическом вдавливании наконечника - алмазной пирамидки Виккерса - это правильный четырёхгранный алмазный конус с углом 136° между противоположными граням. Такой угол выбран для того, чтобы сблизить значения метода Виккерса с методом Бриннеля (значения твердости в пределах 400-450 единиц практически совпадают).

Метод определения твердости по Виккерсу (HV) основан на исследовании зависимости глубины проникновения алмазного конуса (индентора) в исследуемый материал от величины усилия. После снятия усилия на поверхности образца остается отпечаток, соответствующий глубине погружения индентора. Геометрические размеры индентора известны и строго регламентированы, поэтому вместо глубины погружения определяют площадь отпечатка в поверхностном слое испытуемого образца.

Самые часто используемые регламентированные значения:

  • приложенная нагрузка - 30 кгс.
  • время воздействия на поверхность 10-15 с.
Метод Виккерса-схема

Для определения твердости по методу Виккерса (HV) в исследуемый образец плавно внедряется алмазный индентор (параметры регламентированы) с определенной нагрузкой (P) и временем выдержки; далее определяется средняя диагональ отпечатка (d) и производится расчет твердости по таблицам.

  • Р – нагрузка на индентор, кгс
  • d1, d2 - длины диагоналей, мм
  • d – среднее арифметическое значение длин 2-х диагоналей отпечатка, мм

Твердость измеряется как кгс/мм2. В обозначениях размерность не пишут, подразумевая ее наличие.

Примеры обозначения:

  • HV 500 – стандартная нагрузка 30 кгс (294,2 Н) при времени выдержки 10-15 с.
  • HV 150 10/40 – нагрузка 10 кгс (98,07 Н) при выдержке 40 с.



Технические характеристики



Параметры Значения
Применяемая шкала HV, HK
Принцип нагружения Автоматический
Прилагаемая нагрузка

0,01 кгс (0,098 Н); 0,025 кгс (0,245 Н); 0.05 кгс (0,49 Н);
0,1 кгс (0,98 Н); 0,2 кгс (1,96 Н); 0,3 кгс (2,94 Н);
0,5 кгс (4,9 Н); 1 кгс (9.8 Н)

Горизонтальное пространство измерения 135 мм
Вертикальное пространство измерения 180 мм
Габаритные размеры твердомера 480х325х545
Масса прибора 35 кг
Электропитание: напряжение / частота 220 В / 50 Гц

Условия эксплуатации:

- температура окружающего воздуха,

- относительная влажность при температуре 25 °С

+10 ... +35 °С

50 ... 80 %



Как совершить покупку?



Выбирайте продукцию в каталоге Оплачивайте товар удобным способом Забирайте заказ или ожидайте доставку



Характеристики
Основные
Производитель  Метолаб
Страна производительРоссия
