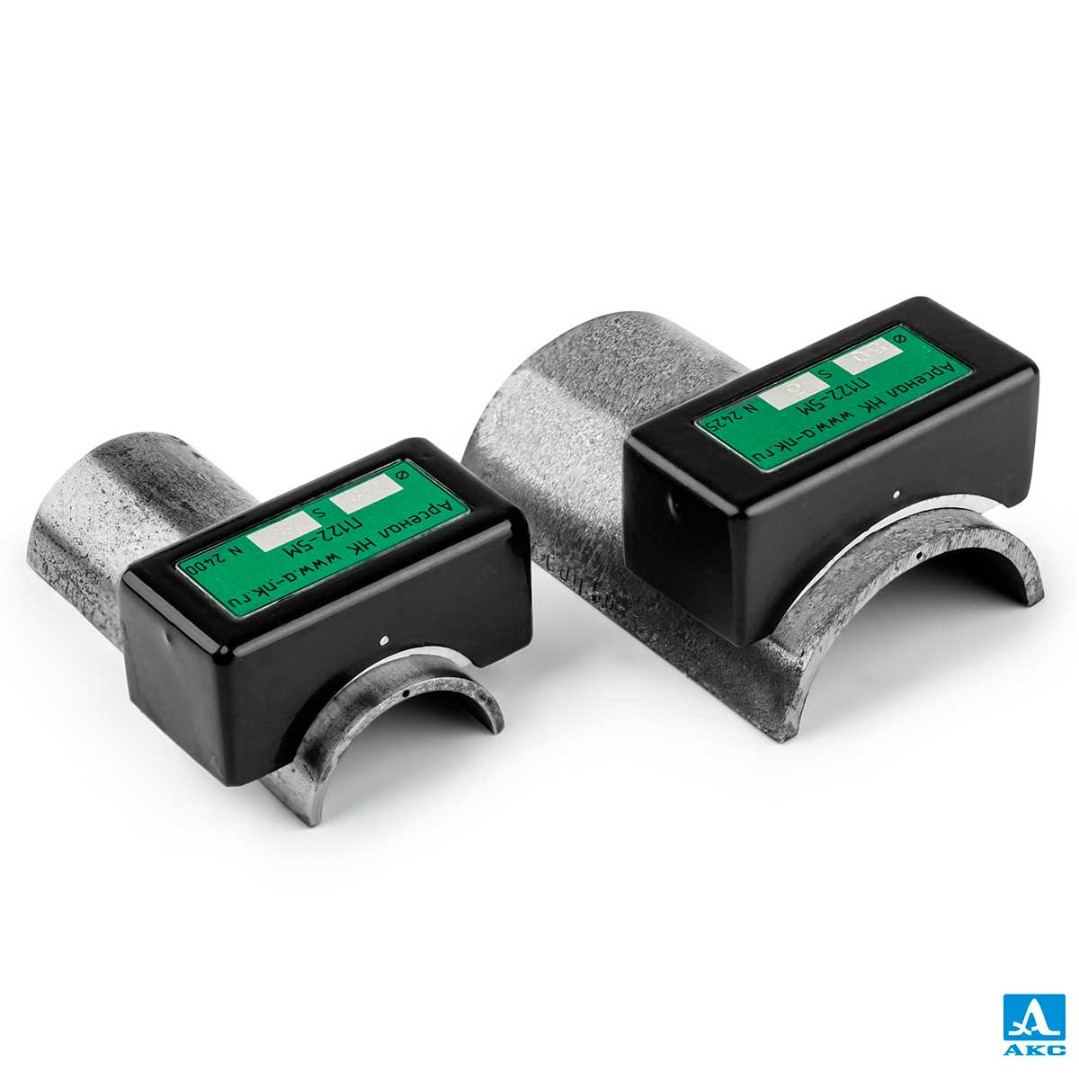

Стандартный образец предприятия «Трубный Металл» в комплекте с хордовым ПЭП
- Под заказ
Цену уточняйте
- +7 (727) 349-48-40
- +7 (727) 327-47-49
Образец для толщиномера
Настроечные образцы (СОПы) с отражателями типа «плоскодонное отверстие» в комплекте с хордовыми преобразователями применяются для настройки дефектоскопа и браковочной чувствительности при проведении ультразвукового контроля кольцевых сварных соединений при строительстве, реконструкции и ремонте стальных газопроводов систем газораспределения и газопотребления.
Комплект изготавливается в соответствии с требованиями нормативной документации, регулирующей порядок проведения УЗК. Настроечный образец должен иметь эталонный отражатель в виде торцевого сверления с плоским дном, диаметр которого в зависимости от номинальной толщины стенки труб контролируемого соединения определяется по таблице:
| Номинальная толщина стенки трубы, мм | От 2,0 до 4,0 | Свыше 4,0 до 6,0 | Свыше 6,0 до 9,0 |
| Диаметр эталонного отражателя, мм | 1,0 | 1,2 | 1,5 |
Технические характеристики
На основе настроечного образца диаметром 50 мм, с толщиной 3,0 мм и размером «отражателя» ⌀ 1,0 мм
| Параметр | Значение |
| Диаметр торцевого сверления с плоским дном, мм | 1,0 ± 0,12 |
| Глубина торцевого сверления, мм | 10,0 ± 3 |
| S-толщина стенки образца, мм | 3,0 ± 10% |
| D – наружный диаметр образца, мм | 50 ± 10% |
| Скорость УЗ продольной волны, м/с | 5 940 ± 2% |
| Скорость УЗ поперечной волны, м/с | 3 230 ± 2% |
| Шероховатость обработки поверхностей образца, мкм | Не хуже Rz 40 |
| Значение угла между основанием образца и отражающей гранью торцевого сверления, град. | 90 ± 2º |
| Материал | Сталь 20 |
| Размер СОП, мм | 3,0 x d50 |
| Масса комплекта СОП+ПЭП, г | 180 |
