Стандартный образец предприятия «Трубный Полиэтилен» в комплекте с хордовым ПЭП
Стандартный образец предприятия «Трубный Полиэтилен» в комплекте с хордовым ПЭППод заказ
Цену уточняйте
+7 (778) 833-99-00
  • +77273494840
  • +77273274749
+7 (778) 833-99-00
  • +77273494840
  • +77273274749

Образец для толщиномера

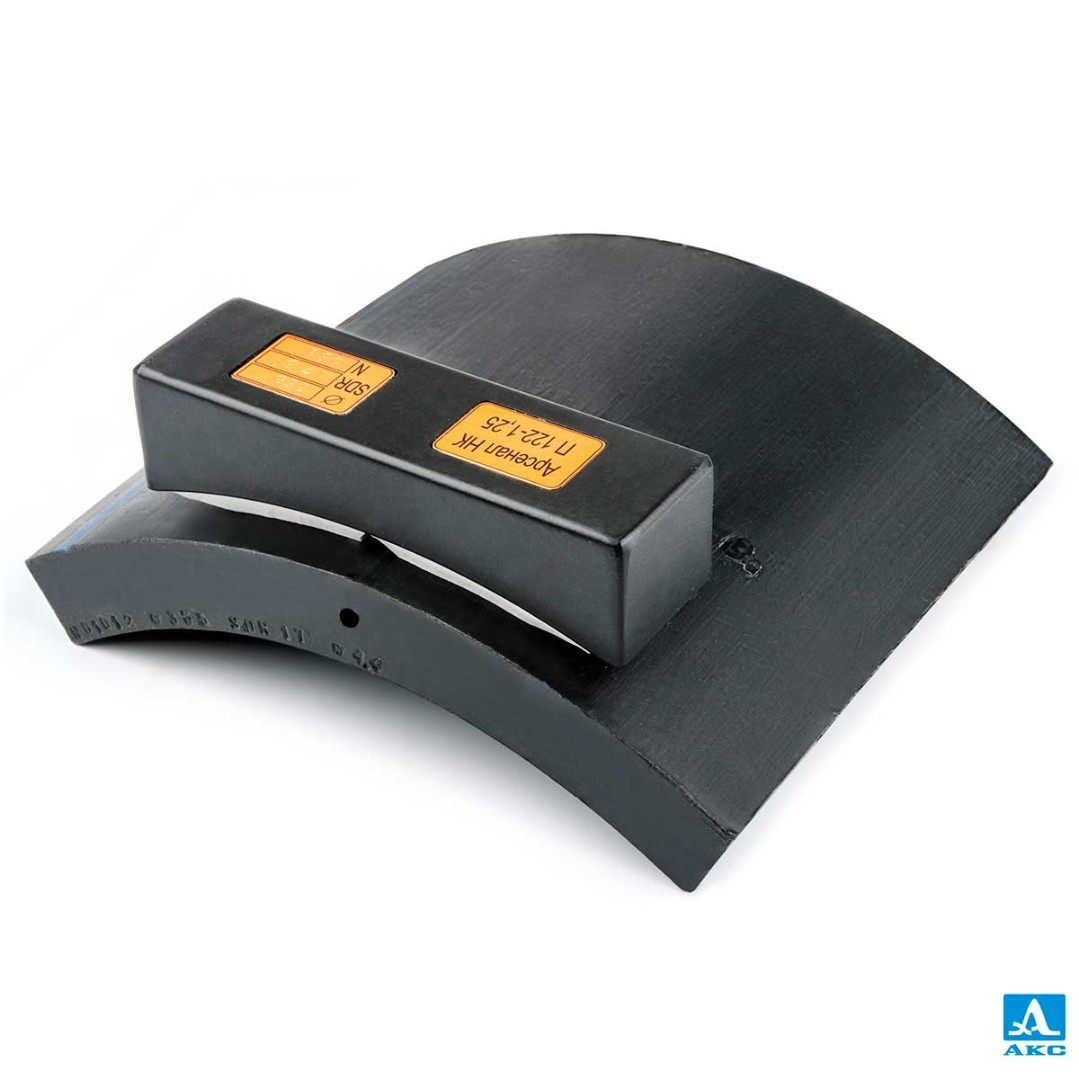

Настроечные образцы (СОПы) с отражателями типа «плоскодонное отверстие» в комплекте с хордовыми преобразователями применяются для настройки дефектоскопа и браковочной чувствительности при проведении ультразвукового контроля кольцевых сварных соединений при строительстве, реконструкции и ремонте полиэтиленовых газопроводов (ПЭ 80, ПЭ100) систем газораспределения и газопотребления.

Комплект изготавливается в соответствии с требованиями нормативной документации, регулирующей порядок проведения УЗК. Настроечный образец должен иметь эталонный отражатель с плоским дном («плоскодонное отверстие»), диаметр которого в зависимости от типоразмера труб контролируемого соединения приведен в таблице:



Типоразмер трубы, мм SDR 7,4 SDR 9 -
⌀100 x 15,1 ⌀160 x 21,9 ⌀225 x 30,8 ⌀180 x 20,0 -
Диаметр эталонного отражателя, мм 2,2 3,2 4,6 3,3 -
Типоразмер трубы, мм SDR 11
⌀63 x 5,8 ⌀75 x 6,8 ⌀90 x 8,2 ⌀110 x 10,0 ⌀125 x 11,4
Диаметр эталонного отражателя, мм 1,1 1,3 1,7 1,8 2,1
Типоразмер трубы, мм SDR 11
⌀140 x 12,7 ⌀160 x 14,6 ⌀180 x 16,4 ⌀200 x 18,2 ⌀225 x 20,5
Диаметр эталонного отражателя, мм 2,3 2,6 3,0 3,3 3,4
Типоразмер трубы, мм SDR 11 SDR 17,6
⌀250x 22,7 ⌀280 x 25,4 ⌀315 x 28,6 ⌀75 x 4,3 ⌀90 x 5,1
Диаметр эталонного отражателя, мм 3,7 4,2 4,7 1,0 1,2
Типоразмер трубы, мм SDR 17,6
⌀110x 6,3 ⌀125 x 7,1 ⌀140 x 8,0 ⌀160 x 9,1 ⌀180 x 10,3
Диаметр эталонного отражателя, мм 1,4 1,6 1,8 2,1 2,4
Типоразмер трубы, мм SDR 17,6
⌀200x 11,4 ⌀225 x 12,8 ⌀250 x 14,2 ⌀280 x 15,9 ⌀315 x 17,9
Диаметр эталонного отражателя, мм 2,6 2,9 3,3 3,6 4,1



Для заказа комплекта необходимо указать толщину, диаметр или SDR трубы. При отсутствии в наличии необходимого SDR , необходимо предоставить сегменты требуемого типоразмера силами заказчика.



Технические характеристики



На основе настроечного образца SDR 11 диаметром 315 мм, с толщиной 28,6 мм и размером «отражателя» ⌀ 4,7 мм

Параметр Значение
Диаметр торцевого сверления с плоским дном, мм 4,7 ± 0,12
Глубина торцевого сверления, мм 25,0 ± 3
S-толщина стенки образца, мм 28,6 + 4,3
D – наружный диаметр образца, мм 315,0 + 2,9
Скорость УЗ продольной волны, м/с 2 590 ± 2%
Шероховатость обработки поверхностей образца, мкм Не хуже Rz 40
Значение угла между основанием образца и отражающей гранью торцевого сверления, град. 90 ± 2º
Материал ПЭ-100
Размер СОП, мм 28,6 x d315,0
Масса комплекта СОП+ПЭП, г 550



Как совершить покупку?



Выбирайте продукцию в каталоге Оплачивайте товар удобным способом Забирайте заказ или ожидайте доставку



Характеристики
Основные
Производитель  АКС
Страна производительРоссия
Информация для заказа
  • Цена: Цену уточняйте
