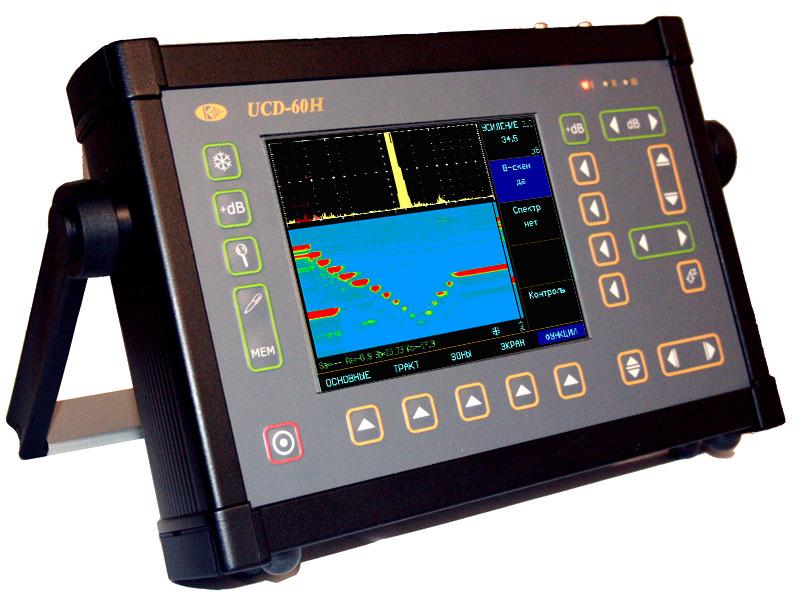

Ультразвуковой низкочастотный дефектоскоп УСД-60Н

Ультразвуковой низкочастотный дефектоскоп УСД-60Н
  • Под заказ

2 964 000 Тг.

Ультразвуковой низкочастотный дефектоскоп УСД-60Н
Ультразвуковой низкочастотный дефектоскоп УСД-60НПод заказ
2 964 000 Тг.
Купить
+7 (778) 833-99-00
  • +7 (727) 349-48-40
  • +7 (727) 327-47-49
+7 (778) 833-99-00
  • +7 (727) 349-48-40
  • +7 (727) 327-47-49

Ультразвуковой низкочастотный дефектоскоп

Универсальный низкочастотный ультразвуковой дефектоскоп с цифровой обработкой сигнала и высокоскоростным интерфейсом передачи данных. Дефектоскоп имеет яркий и хорошо читаемый TFT-экран 640х480. В приборе реализована функция В-скана и С-скана(опционально), функция измерения спектра сигнала.

Богатые функциональные возможности дефектоскопа позволяют создавать на базе прибора различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.

В низкочастотном дефектоскопе УСД-60Н также предусмотрена комплектация импедансным р/с преобразователем для контроля композитных материалов с односторонним доступом.

Быстрая связь с ПК по Ethernet позволяет строить на базе данного дефектоскопа автоматизированные комплексы контроля качества композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.


Низкочастотный дефектоскоп УСД-60Н сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10 и допущен к применению в Российской Федерации.

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.



Особенности




























  • Одновременное отображении амплитуды сигнала и расстояния до него
  • Отображения сигналов в недектированном режиме
  • Высокая мощность благодаря использования генератора с регулируемым числом периодов возбуждения
  • Б-скан для более удобной визуализации контроля
  • Измерение спектра сигнала
  • Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана.
  • Сохранение и просмотр настроек и результатов на экране прибора
  • Функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке
  • Просмотр результатов контроля на приборе





  • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
  • Усилитель: 0.02 - 2,5 МГц
  • ВРЧ с диапазоном до 60 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
  • Частота повторения ЗИ:40Гц
  • Измерение спектра сигнала
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
  • Вывод сигналов в виде А-, В-, С- сканов
  • Возможность подключения датчика оборотов или пути
  • Интерфейс: Ethernet
  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 7 часов работы от аккумулятора

Технические характеристики

Развертка
мин.: 0 - 16 мкс
макс.: 0 - 6000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Скорость УЗК
от 100 до 10 000 м/с

Максимальная длина контролируемого материала (сталь)
до 18 000 мм (эхо-режим), 36 000 мм (теневой режим)

Задержка
от 0 до 5900мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Задержка в призме
0 - 1000 мкс с шагом 0,01 / 0,1/ 1 и 10мкс

Зондирующий импульс
радиоимпульс, амплитудой 50 или 200 В, с регулируемой частотой заполнения 20-2500 кГц и длительностью до 32-х периодов

Частота повторений ЗИ
15 или 30 Гц

Усилитель

широкополосный 0.02-2,5 МГц (-6 дБ) с регулируемыми полосовыми фильтрами

Диапазон регулировки усиления
90 дБ, с шагом 0.5, 1, 2 или 6 дБ

Временная Регулировка Чувствительности (ВРЧ)
диапазон до 60 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей

Детектирование
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала

Отсечка
компенсированная, 0 - 90% высоты экрана

Зоны контроля
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне

Измерение временных интервалов
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала

Автоматическая регулировка усиления (АРУ)
есть

Встроенное программное обеспечение для контроля цилиндрических изделий
есть

Подключение датчика оборотов
есть

Измерение амплитуды
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,

Дисплей
Цветной, TFT 640 х 480 точек 130 х 100 мм

А-сигнал
480 x 300 точек в стандартном режиме

Память
500 настроек с А-сигналом
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс
RS232 / Ethernet

Разъемы преобразователей
2 х СР-50

Аккумулятор
Li-ion 8 А/ч

Время работы
6-8 часов от аккумуляторов

Внешнее питание дефектоскопа
блок питания 220 В AC / 18 В DC

Диапазон рабочих температур
от -25 C до +55 C

Размер (В x Ш x Д)
210 мм x 340 мм x 75 мм

Масса
4 кг с аккумуляторами

Характеристики
Основные
Производитель  Кропус
Страна производительРоссия
Пользовательские характеристики
СостояниеНовое
Информация для заказа
  • Цена: 2 964 000 Тг.
