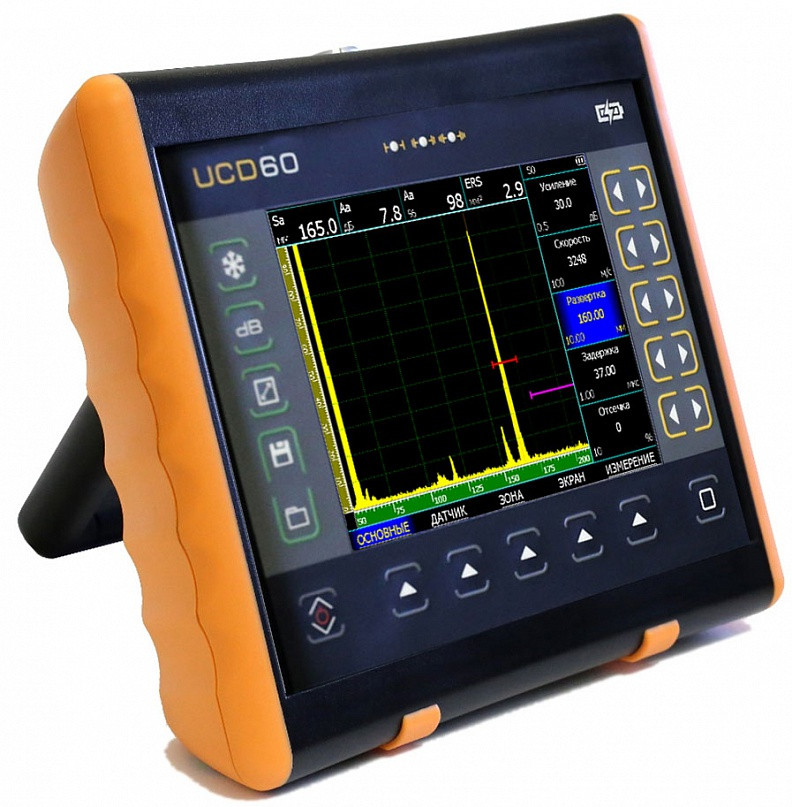

Ультразвуковой дефектоскоп УСД-60

Ультразвуковой дефектоскоп УСД-60
  • Под заказ

2 418 000 Тг.

Ультразвуковой дефектоскоп УСД-60
Ультразвуковой дефектоскоп УСД-60Под заказ
2 418 000 Тг.
Купить
+7 (778) 833-99-00
  • +77273494840
  • +77273274749
+7 (778) 833-99-00
  • +77273494840
  • +77273274749

Ультразвуковой дефектоскоп

Легендарный ультразвуковой дефектоскоп УСД-60 теперь в новом эргономичном корпусе и с возможностью последующего обновления до версии дефектоскопа на фазированных решетках УСД-60ФР.

После глубокой модернизации прибор представляет собой новую универсальную платформу, позволяющую пользователю наращивать возможности прибора по мере необходимости.
В базовой версии дефектоскоп УСД-60 поставляется как суперсовременный классический ручной дефектоскоп со всем разнообразием возможностей, присущих лучшим представителям класса.

Дефектоскоп снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения с набором узколополосных фильтров для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Богатый функционал, включающий функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, позволяет реализовывать любые современные методики контроля.

Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений - позволяют сделать процедуру настройки легкой и понятной.

Вход для двухканального оптического энкодера обеспечивает построение B-скана c координатной разверткой изделия, а также С- и D- сканов в специальных версиях.

Масштабируемая программная структура новой версии дефектоскопа позволяет пользователю самостоятельно в дальнейшем наращивать возможности прибора по мере необходимости работы с TOFD сканерами, 16-и канальными фазированными решетками, многоэлементными сканерами.

Высокоточная толщинометрия и использование активных электромагнитно-акустических (ЭМА) преобразователей позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины.

Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

Серия дефектоскопов УСД-60.хх включает как классическую версию дефектоскопа, так и многоканальные версии и приборы с фазированными решетками. Серия внесена в реестр средств измерений Российской Федерации (Свидетельство об утверждении типа RU.C.27.004A №71747, Описание типа средства измерения)

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.




Особенности



Радиосигнал на экране УЗ дефектоскопа УСД-60



Выбор ПЭП из памяти / дефектоскоп ультразвуковой УСД-60



Калибровка призмы на ультразвуковом дефектоскопе УСД-60



Калибровка по 1-му лучу на дефектоскопе УСД-60













  • Реальный недетектированный радиосигнал в дополнению к классическим видам: полному детектору, положительному и отрицательному детектированию позволяет решать различные задачи требующие высокой разрешающей способности
  • Библиотека преобразователей позволяет мгновенно загрузить из памяти все необходимые настройки ПЭП, включая ВРЧ и АРК данные и АРД-диаграммы.
  • Автоматическая калибровка призмы преобразователя по образцам СО-3 и V-2
  • Автоматическая калибровка развертки и стробов при контроле сварных соединений
  • Помощник контроля сварных соединений с построением  хода лучей с учетом толщины контролируемого материала и геометрии сварного шва.

  • Полноэкранный режим работы
  • Режим огибающей сигнала
  • Функции Временной Регулировки Чувствительности (ВРЧ) и АРК
  • Встроенные АРД диаграммы



  • Универсальный классический дефектоскоп с возможностью обновления до версии с фазированными решетками и TOFD
  • Запись сигналов по 1 или 2х координатному датчику оборотов
  • Функции ВРЧ, АРК и АРД
  • Работа с ЭМА преобразователями
  • Конструктор геометрии сварного шва
  • Интерфейс: USB
  • Обновление прошивки по USB
  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 10 часов работы от аккумулятора


Технические характеристики

Развертка
мин.: 0 - 2 мкс (0 - 5,9 мм)
макс.: 0 - 1000 мкс (0-5950 мм, сталь))
с шагом 0.01, 0.1, 1, 10, 100

Задержка
от -4 мкс до 1000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс

Максимальная длина контролируемого материала (сталь)
до 3000 мм (эхо-режим), 6000 мм (теневой режим)

Диапазон скоростей
1000 - 10 000 м/с с шагом 1, 10 и 100 м/с

Задержка в призме
0 - 100 мкс с шагом 0.01, 0.1, 1 мкс

Демпфирование
25 ом / 50 ом/ 1000 Ом

Входной импенданс
50 ом / 600 ом

Зондирующий импульс
радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5), и изменяемой частотой радиоимпульса

Частота повторений ЗИ
от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц

Усилитель
широкополосный: 0.5-20 МГц (-6 дБ) с возможностью выбора узкополосных фильтров

Диапазон регулировки усиления
100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ

Дополнительная клавиша +dB
программируемая

Временная Регулировка Чувствительности (ВРЧ)
диапазон до 70 дБ, 12 дб/мкс с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)
построение по 20 точкам, регулируемая по высоте

Функция АРД
построение по 20 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Отображение сигналов на экране (визуализация)А-скан

Режимы работы АСД
дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние

Детектирование
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Автоматическая калибровка задержки в призме
по СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей

Автоматическая калибровка диапазона контроля при заданной толщине шва
есть

Автоматическая калибровка скорости УЗК
есть

Цифровая фильтрация сигнала
есть

Аналоговая фильтрация сигнала
есть

B-скан
В-скан по датчику оборотов

Отсечка
компенсированная, 0 - 80% высоты экрана

Зоны контроля
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая

Измерение временных интервалов
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"

Измерение амплитуды
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)

Сравнение амплитуд по AWS D1.1

Использование сканеров
Любые 2-х координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа

Использование TOFD
Одноканальный TOFD с записью по датчику пути или по времени

Оценка размеров дефектов в режиме классического дефектоскопа
встроенные АРД диаграммы

Сравнение с сохраненным эталонным сигналом
Автоматическое во всем диапазоне усиления

Поддержка стандарта контроля сварных швов AWS D1.1
Да, с автоматическим расчетом D1.1 Ratio

Обработка изображения на экране после «заморозки» экрана
Полнофункциональная обработка и анализ

Дисплей
Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном светеСмена цветовых схем экрана под особенности зрения и условий освещенностиесть

Память
200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Язык меню
русский, английский

Интерфейс
USB

Разъемы преобразователей
2 Lemo00

Аккумулятор
Li-ion 10.8В, 5000 mА/ч

Время работы
не менее 10 часов работы от встроенного аккумулятора

Внешнее питание
блок питания 220В AC

Напряжение питания
15В / 2,5А DC

Диапазон рабочих температур
от -30 C до +55 C

Размер (В x Ш x Д)
200 мм x 225 мм x 80 мм

Масса
1,4 кг с аккумуляторами

Характеристики
Основные
Производитель  Кропус
Страна производительРоссия
Пользовательские характеристики
СостояниеНовое
Информация для заказа
  • Цена: 2 418 000 Тг.
