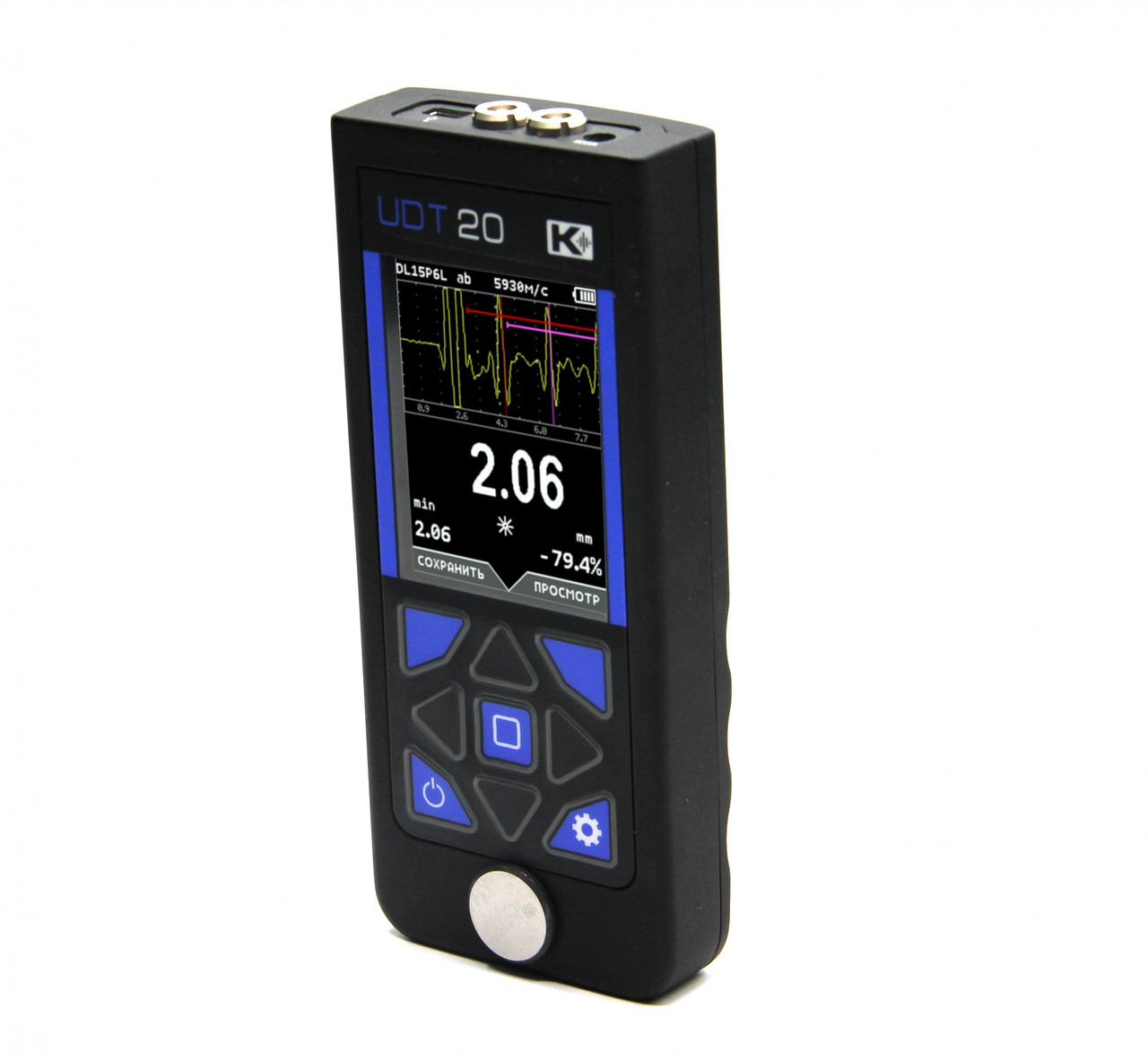

Портативный ультразвуковой толщиномер УДТ-20 с А-сканом

Портативный ультразвуковой толщиномер УДТ-20 с А-сканом
влево
  • Портативный ультразвуковой толщиномер УДТ-20 с А-сканом, фото 2
  • Портативный ультразвуковой толщиномер УДТ-20 с А-сканом, фото 3
  • Портативный ультразвуковой толщиномер УДТ-20 с А-сканом, фото 4
  • Портативный ультразвуковой толщиномер УДТ-20 с А-сканом, фото 5
вправо
  • Под заказ

584 200 Тг.

Портативный ультразвуковой толщиномер УДТ-20 с А-сканом
Портативный ультразвуковой толщиномер УДТ-20 с А-сканомПод заказ
584 200 Тг.
Купить
+7 (778) 833-99-00
  • +77273494840
  • +77273274749
+7 (778) 833-99-00
  • +77273494840
  • +77273274749

Портативный ультразвуковой толщиномер

Высокоточный универсальный ультразвуковой толщиномер с А- и В- сканами. Наличие реального сигнала на экране позволяет исключить типичные ошибки при измерении толщины с помощью УЗК и повысить точность измерения.
В-скан позволяет построить точный и визуально наглядный профиль дна изделия.

Толщиномер реализует различные возможности контроля толщины - высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", измерение толщины металла под покрытиями и пр.
С толщиномером УДТ-20 можно использовать любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного (в т.ч. с линиями задержки), так и раздельно-совмещенного (раздельного) типа.

Сертификат Госстандарта России RU.C.27.003.A №43062, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №31416-11 и допущен к применению в Российской Федерации.

2mm.jpg Высокоточное измерение по "переходу через ноль", два независимых строба и новейший малошумящий приемник позволяют проводить прецизионные измерения с совмещенными преобразователями в режиме "эхо-эхо", в том числе под различными покрытиями.

Калибровка призмы.jpg
В режиме настройки доступен весь спектр возможностей по регулировке усиления приемного тракта, АРУ, ВРЧ, параметров генератора и приемника, калибровке задержке в призме и скорость в материале и прочее.

Режим "ЦИФРА" позволяет убрать с экрана лишнюю информацию для типовых традиционных применений, превращая технически совершенный прибор в простое в обращении средство контроля

Режим Таблица.jpg
В режим "ТАБЛИЦА" пользователь может создать любую табличную матрицу для контроля крупногабаритных типовых изделий по контрольным точкам разметки. Данная совокупность результатов может быть передана в ПК для последующего статистического анализа.

Режим Б-Скан.jpg
В режиме Б-скана отображается реальный профиль дна изделия с фиксацией минимума сигнала за все время сканирования. Данная возможность позволяет быстро сканировать крупные площади, обращая внимание лишь на показания сигнализации при выходе допустимой толщины за заданные оператором границы.

Уникальная схема прибора позволяет подключать любые пользовательские преобразователи от любых других толщиномеров, что избавляет пользователя от строгой привязки к ограниченному набору преобразователей одного производителя. Теперь вы можете использовать любые имеющиеся в лаборатории или доступные на рынке типы преобразователей, расширяя возможности применения толщиномера. Просто подключите преобразователь, укажите прибору имеющиеся образцы толщины вашего материала и легко откалибруйте прибор на этих образцах, скомпенсировав V-образность. В пользовательском режиме доступен выбор любой частоты преобразователя, мощность генератора и другие возможности.


Технические характеристики

Диапазон измерения толщин (зависит от применяемого преобразователя и параметров объекта контроля)
0,3-500 мм

Развертка
мин.: 0 - 7.2 мм
макс.: 0 - 500 мм (сталь)

Дискретность показаний
0.001 - 0.01 -0.1

Погрешность измерения толщины
0,01 мм

Допустимая толщина покрытия между датчиком и поверхностью объекта контроля
до 10мм в режиме "эхо"-"эхо"

Диапазон настройки скорости распространения УЗ колебаний
1000 ... 9999 м/с

Минимальный допустимый радиус кривизны
не менее 3 мм

АРУ
до 30 дБ

Задержка
от 0 мкс до 168 мкс

Диапазон регулировки усиления
92 дБ с шагом 0.5 дБ

Регулировка ВРЧ
от 0.1 до 10 дБ/мкс

Частотный диапазон
0.5-20 МГц (-6 дБ)

Отображение информации
А-скан (радиосигнал), Б-скан (профиль дна), цифровые значения

Зоны контроля
две независимых зоны

Автоматическая Сигнализация Брака (АСБ)
световая и звуковая по заданным оператором пороговым значениям номинального, минимального и максимального значения

Измерение временных интервалов
0 - эхо;
эхо - эхо

Максимальное количество измерений в секунду
200

Типы используемых преобразователей
совмещенный (П111);
раздельно-совмещенный (П112);
раздельный для теневого контроля скорости (П113)

Калибровка призмы
по встроенному образцу, либо по любому заданному оператором образцу

Калибровка скорости
по заданной оператором толщине образца

Измеряемые величины
толщина, скорость

Единицы отображения толщины
мм, мкс

Режимы измерения
режим сканирования, режим "заморозки" экрана при отрыве от поверхности

Вывод отклонения текущего значения толщины от номинала
мм или %

Фиксация минимального значения при сканировании
да

Использование преобразователей стороннего производства
любые ПЭП в рабочем диапазоне частот

Внесение преобразователей стороннего производства в память
сторонний преобразователь с параметрами и кривой V-образности может быть записан в память из ПК

Измерение толщины объектов с неизвестной скоростью
функция калибровки по нескольким образцам известной толщины (от 2 до 10)

Дисплей
цветной TFT с регулируемой яркостью и сменой палитры
43 х 58 мм; 240 х 320 точек

Палитра дисплея
стандартная цветная, имитация люминесцентного дисплея, имитация монохромного дисплея (для работы на ярком солнечном свету)

Регулировка яркости дисплея
5 - 100% с шагом 1%

Автовыключение подсветки
30 сек, 60 сек, 120 сек или выкл.

Автовыключение толщиномера
3 мин, 5 мин, 10 мин или выкл.

Установка даты/времени
да, сохраняется с результатом

Память
100 настроек для датчиков
250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений

Интерфейс связи с ПК
USB, стандартный ПК с операционной системой Windows

Язык меню
русский, английский

Разъемы преобразователей
2 х Lemo 00

Питание
встроенный аккумулятор

Время работы от аккумулятора
не менее 12 часов

Внешнее питание толщиномера
внешний блок питания от сети 220 В AC / 5В DC

Диапазон рабочих температур толщиномера
от -25 C до +55 C

Габаритные размеры толщиномера (В x Ш x Д)
148 мм x 64 мм x 25 мм

Масса толщиномера
180 г

Характеристики
Основные
Производитель  Кропус
Страна производительРоссия
СостояниеНовое
