Наклонные р/с преобразователи продольных волн

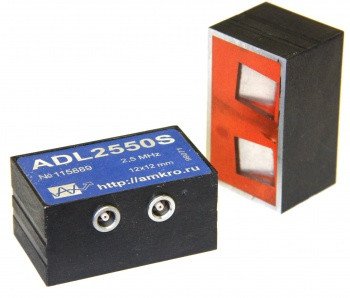

Преобразователь р/с продольной волны (П122-2,5-50-ПВС). Соответствует РД 34.17.302-97 (ОП-501) и ПНАЭ Г-7-030-91.2 пьезоэлемента размером 12х12мм расположены с небольшим поворотом оси, обеспечивая фокусировку ультразвукового пучка.
Номинальная частота 2,5 МГц
Разъем - 2хLemo00.
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Форма сигнала и спектр преобразователя ADL2550S
Эхо-сигнал от цилиндрического сверления ∅6мм на глубине 44мм ( Уз дефектоскоп УСД-60)

Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.
Технические характеристики
Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
Тип
контактный, наклонный, раздельно-совмещенный, продольных волн
Обозначение по ГОСТ
П122-2,5-ХХ-ПВС (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
продольные
Размер пьезокерамического элемента
12х12 мм
Размер контактной поверхности
50х30 мм
Материал призмы
орстекло
Разъем подключения
2 х Lemo00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
50 х 30 х 24,5 мм
Характеристики
Основные | |
---|---|
Производитель | Кропус |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |
Информация для заказа
- Цена: Цену уточняйте
