Наклонные р/с преобразователи 5МГц ADХ50xx

Наклонные р/с преобразователи 5МГц ADХ50xx
  • Под заказ

38 600 Тг.

Наклонные р/с преобразователи 5МГц ADХ50xx
Наклонные р/с преобразователи 5МГц ADХ50xxПод заказ
38 600 Тг.
Купить
+7 (778) 833-99-00
  • +77273494840
  • +77273274749
+7 (778) 833-99-00
  • +77273494840
  • +77273274749

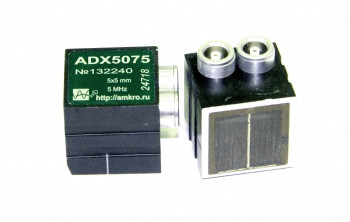

Наклонные р/с преобразователи

Преобразователь наклонный раздельно-совмещенный малогабаритный поперечных волн. Маркировка по ГОСТ: П122-5-ХХ-М, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20 Номинальная частота 5 МГц Размер пьезоэлемента 5х5 мм. Разъем - 2хMicrodot Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Форма сигнала и спектр преобразователя ADX5070






Эхо-сигнал от дефекта типа "зарубка" 1х1,3мм в образце толщиной 4мм (УЗ дефектоскоп УСД-60)

adx5070 scan.jpg
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Технические характеристики

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.

Тип
контактный, наклонный, раздельно-совмещенный, поперечных волн

Обозначение по ГОСТ
П122-5-ХХ-M (где XX - угол ввода поперечной волны в сталь)

Номинальная частота преобразователя
5 МГц ± 10%

Тип излучаемых волн поперечные

Размер пьезокерамического элемента
5х5 мм

Размер контактной поверхности
19х20 мм

Материал призмы
орстекло

Разъем подключения
2 х Lemo00

Встроенный согласующий элемент
индуктивность

Материал корпуса
алюминий с гальваническим покрытием

Габаритные размеры (ШхДхВ)
20 х 20 х 18,8 мм

Характеристики
Основные
Производитель  Кропус
Страна производительРоссия
Пользовательские характеристики
СостояниеНовое
Информация для заказа
  • Цена: 38 600 Тг.
