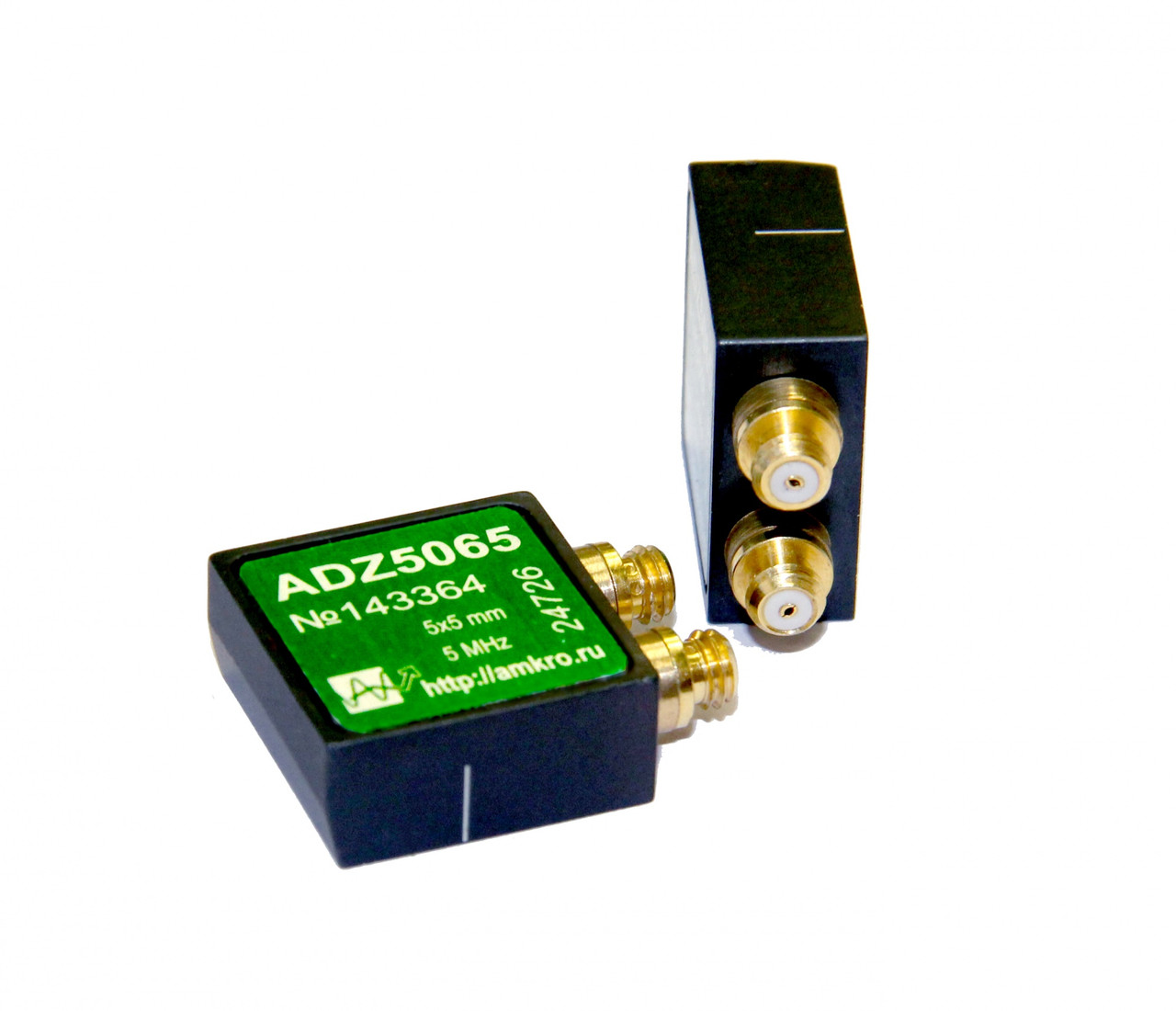

Наклонные миниатюрные р/с преобразователи ADZ50xx 5МГц

Наклонные миниатюрные р/с преобразователи ADZ50xx 5МГц
  • Под заказ

38 600 Тг.

Наклонные миниатюрные р/с преобразователи ADZ50xx 5МГц
Наклонные миниатюрные р/с преобразователи ADZ50xx 5МГцПод заказ
38 600 Тг.
Купить
+7 (778) 833-99-00
  • +77273494840
  • +77273274749
+7 (778) 833-99-00
  • +77273494840
  • +77273274749

Наклонные миниатюрные р/с преобразователи

Преобразователь наклонный раздельно-совмещенный миниатюрный поперечных волн. Маркировка по ГОСТ: П122-5-ХХ-ММ, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20 Номинальная частота 5 МГц Размер пьезоэлемента 5х5 мм. Разъем - 2хMicrodot Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Форма сигнала и спектр преобразователя ADZ5065


adz5064 signal s03.jpg


Эхо-сигнал от дефекта типа "зарубка" 1х1,3мм в образце толщиной 4мм (УЗ дефектоскоп УСД-60)

adz5065 scan.jpg
Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Технические характеристики

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.

Тип
контактный, наклонный, раздельно-совмещенный, поперечных волн

Обозначение по ГОСТ
П122-5-ХХ-MM (где XX - угол ввода поперечной волны в сталь)

Номинальная частота преобразователя
5 МГц ± 10%

Тип излучаемых волн
поперечные

Размер пьезокерамического элемента
5х5 мм

Размер контактной поверхности
19х20 мм

Материал призмы
орстекло

Разъем подключения
Microdot S-50

Встроенный согласующий элемент
индуктивность

Материал корпуса
алюминий с гальваническим покрытием

Габаритные размеры (ШхДхВ)
20 х 20 х 8,8 мм

Характеристики
Основные
Производитель  Кропус
Страна производительРоссия
Пользовательские характеристики
СостояниеНовое
Информация для заказа
  • Цена: 38 600 Тг.
