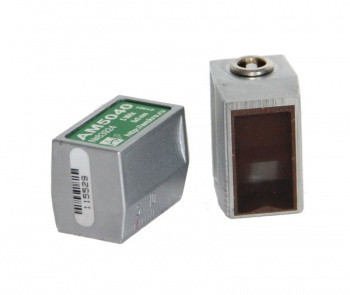

Малогабаритные наклонные преобразователи УЗ ПЭП
Преобразователь наклонный совмещенный малогабаритный поперечных волн в корпусе повышенной износостойкости. Маркировка по ГОСТ: П121-5-ХХ-М, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20 Номинальная частота 5 МГц Размер пьезоэлемента 5х5 мм Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Форма сигнала и спектр преобразователя AM5070
Эхо-сигнал преобразователя AM5070 от дефекта типа "зарубка" 2х1мм в образце толщиной 6мм (УЗ дефектоскоп УСД-60)

Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.
Технические характеристики
Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-5-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
5х5 мм
Размер контактной поверхности13х22,5 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
15 х 25 х 17,5 мм
Характеристики
Основные | |
---|---|
Производитель | Кропус |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |
Информация для заказа
- Цена: Цену уточняйте
