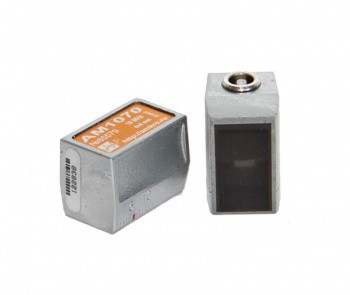

Малогабаритные наклонные преобразователи УЗ ПЭП AM10xx 10МГц

Малогабаритные наклонные преобразователи УЗ ПЭП

Преобразователь наклонный совмещенный малогабаритный поперечных волн в корпусе повышенной износостойкости.

Маркировка по ГОСТ: П121-10-ХХ-М, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20

• Номинальная частота 10 МГц
• Размер пьезоэлемента 4х4 мм
• Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.


Технические характеристики

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.

Тип
контактный, наклонный, совмещенный, поперечных волн

Обозначение по ГОСТ
П121-10-ХХ (где XX - угол ввода поперечной волны в сталь)

Номинальная частота преобразователя
10 МГц ± 10%

Тип излучаемых волн
поперечные

Размер пьезокерамического элемента
4х4 мм

Размер контактной поверхности
13х22,5 мм

Материал призмы
орстекло

Разъем подключения
Lemo 00.250

Встроенный согласующий элемент
индуктивность

Материал корпуса
латунь с гальваническим покрытием

Габаритные размеры (ШхДхВ)
15 х 25 х 17,5 мм
